三角法兰连接弯形通气导流管件

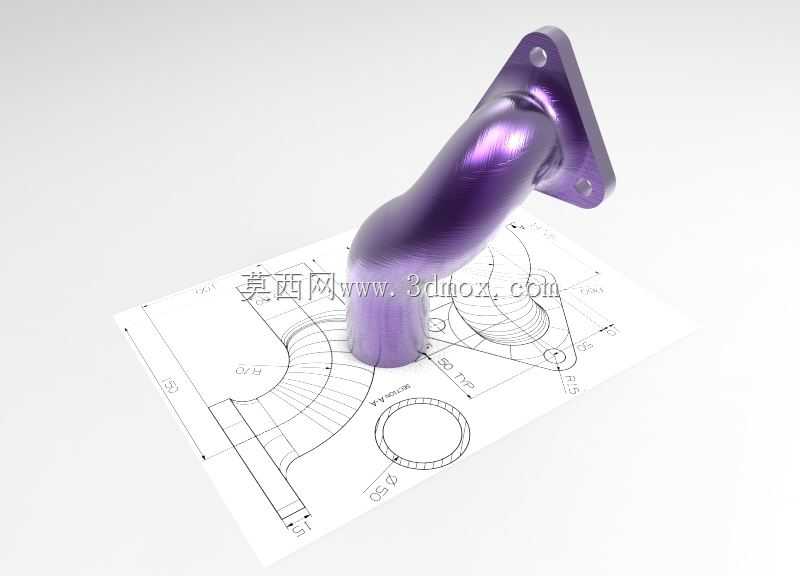

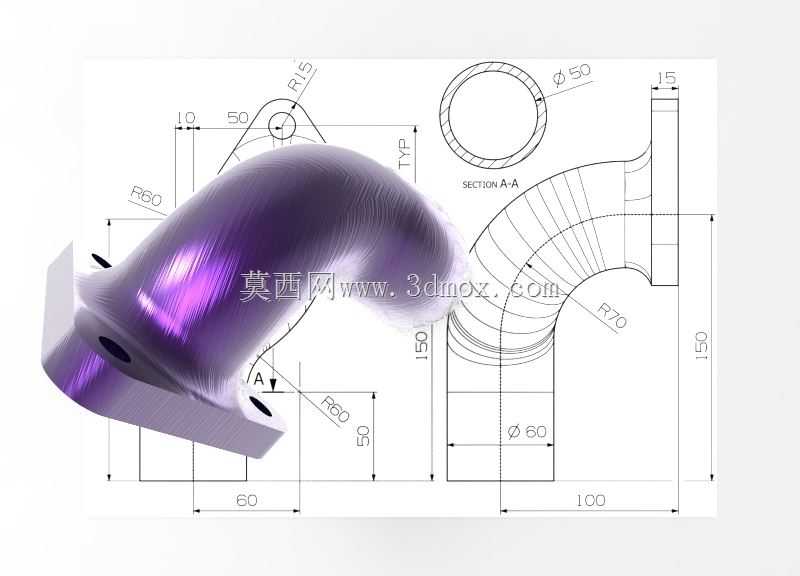

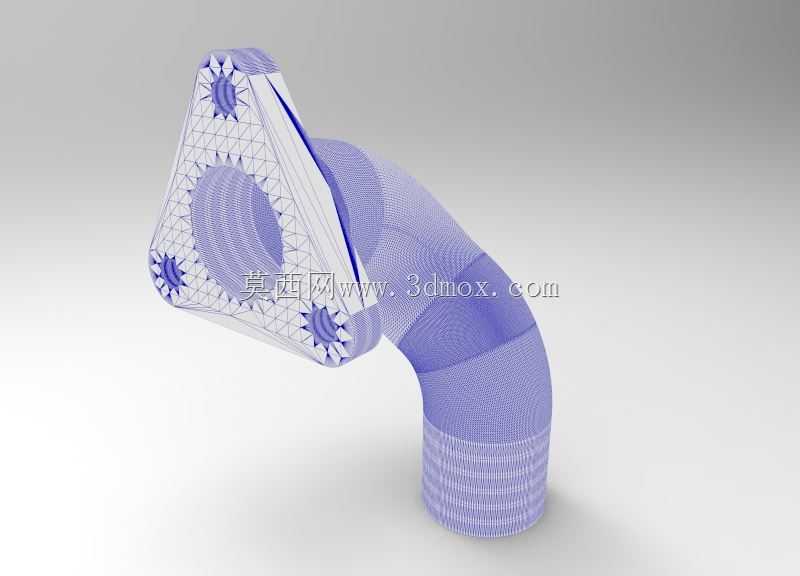

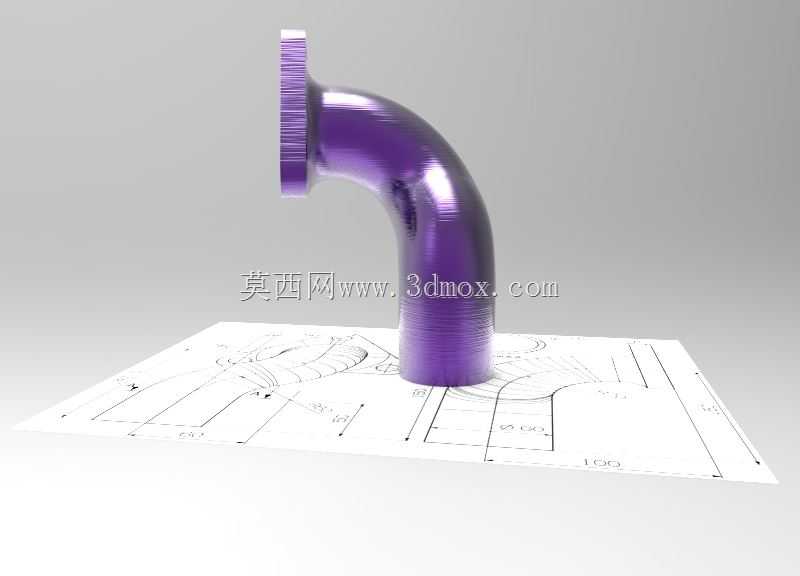

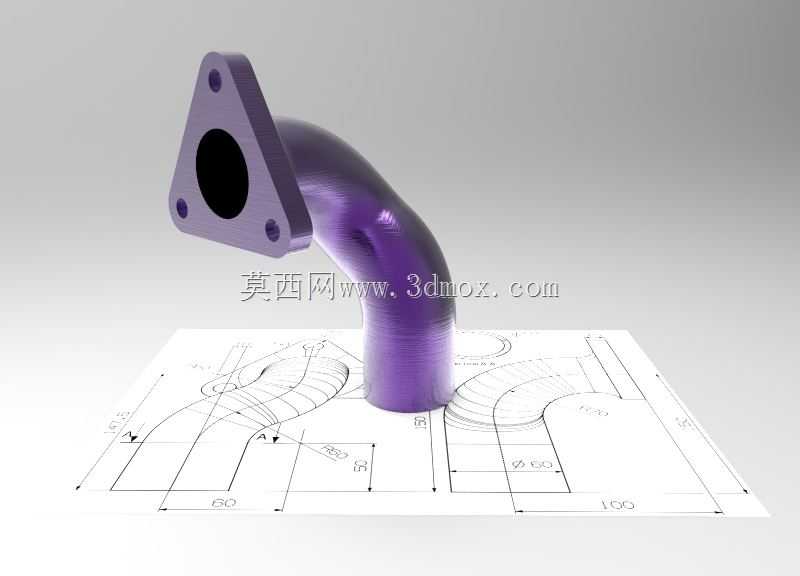

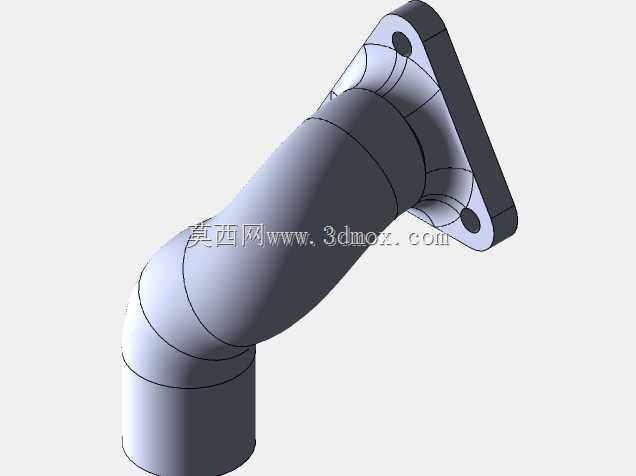

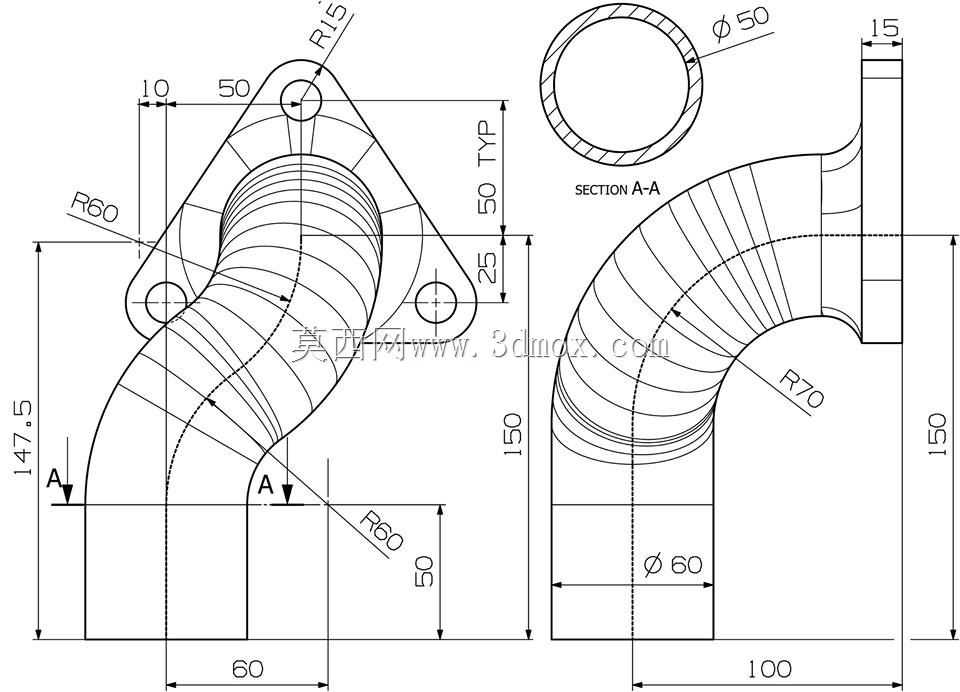

这类带三角安装法兰的弯形导流管件，常出现在小型内燃机组的曲轴箱通气回路、液压站的旁通泄压管路、小型空压机的进气导风段里，也会在试验台架的流体测试支路中作为转向导流部件使用，核心作用是在有限的安装空间内完成流体流向的90度转向，同时通过法兰端实现与安装基面的刚性密封连接，避免管路悬臂过长产生的振动疲劳。从结构设计逻辑来看，三角法兰的布局并非随意设定，三个安装孔呈等边三角形排布，相比常规的圆形四方法兰，在同等密封面宽度下能减少至少一个紧固点的安装操作，同时在狭窄的安装腔体内，三角轮廓的边角不会和周边的线束、邻近管路产生干涉，法兰端的中心通孔与弯管段的内流道做了等径过渡处理，没有突然的截面突变，能降低流体转向时的局部阻力损失，减少湍流引发的管路振动。弯管段的曲率半径是经过流道仿真校核的，既没有采用过小的弯折半径导致流道内侧出现流体滞止区，也没有因为曲率半径过大占用过多的布置空间，管壁厚度沿着弯管走向做了均匀过渡，弯折外侧的壁厚略大于内侧，对应流体转向时外侧压力更高的受力特点，避免长期承压后出现局部鼓胀变形。从安装边界来看，法兰端面的密封面为平面结构，适配常规的平垫片密封，三个安装孔的中心距适配常用的M6紧固螺栓，安装时不需要额外的特制工装，用常规内六角扳手即可完成锁紧，弯管的自由端为等径直段，可直接对接同内径的橡胶软管或者硬管快插接头，不需要额外做变径转接。实际选型使用时需要注意，这类管件的安装基面需要保证平面度在0.1mm以内，否则法兰锁紧后会出现翘曲，导致密封失效出现渗漏，三个螺栓的锁紧力矩要保持均匀，避免单侧力矩过大导致法兰根部出现应力集中，长期受振动后出现断裂。建模过程中，法兰端的三个安装孔做了沉头处理，紧固螺栓锁紧后螺栓头不会突出法兰端面，避免和周边部件产生刮擦，弯管段的外表面做了顺滑的曲率连续处理，没有折线棱角，一方面能减少生产时的脱模阻力，另一方面也能避免应力集中点的出现，提升部件的抗疲劳寿命。在流体输送场景中，这类弯管的流道内壁粗糙度需要控制在Ra3.2以内，减少流体沿程阻力，尤其是在输送带微小杂质的气体介质时，光滑的内壁能避免杂质附着堆积，长期使用不会出现流道堵塞的问题。不同于常规的直角弯头，这款管件的法兰端和弯管段为一体化结构，没有拼接焊缝，不存在焊接缺陷导致的渗漏风险，整体刚性更好，能承受更高的管路振动频率，适合在有持续振动的移动设备上使用，比如小型工程机械的辅助管路、农用机械的发动机通气管路，都能看到这类结构的应用。设计时还考虑了安装容错空间，法兰上的安装孔采用了略大于螺栓直径的光孔设计，允许安装时有0.5mm以内的位置偏差，降低装配时的对中难度，提升产线的装配效率。弯管的出口端朝向经过角度校核，安装完成后出口方向正好避开周边的电气元件，避免管路内凝结的液体滴落到电气部件上引发故障，这些细节都是在实际工程应用中反复迭代优化出来的，不是单纯的几何外形绘制。
