14米流线型单体游艇外观结构设计

这款14米级游艇的三维结构设计，首先围绕近岸休闲、商务接待的核心使用场景展开，在前期方案阶段就锚定了单体滑行艇的构型方向，区别于双体船的宽稳性特征，单体构型更适配中高航速下的水面穿行需求，同时兼顾停泊时的码头占位适配性，14米的总长设定刚好卡在国内多数私人游艇码头的标准泊位长度区间内，无需额外申请特殊泊位，船身最大宽度控制在3.8米，既保证了舱内横向布置空间，也满足普通游艇拖车的公路运输宽度限值，方便跨区域的陆上转运调度。

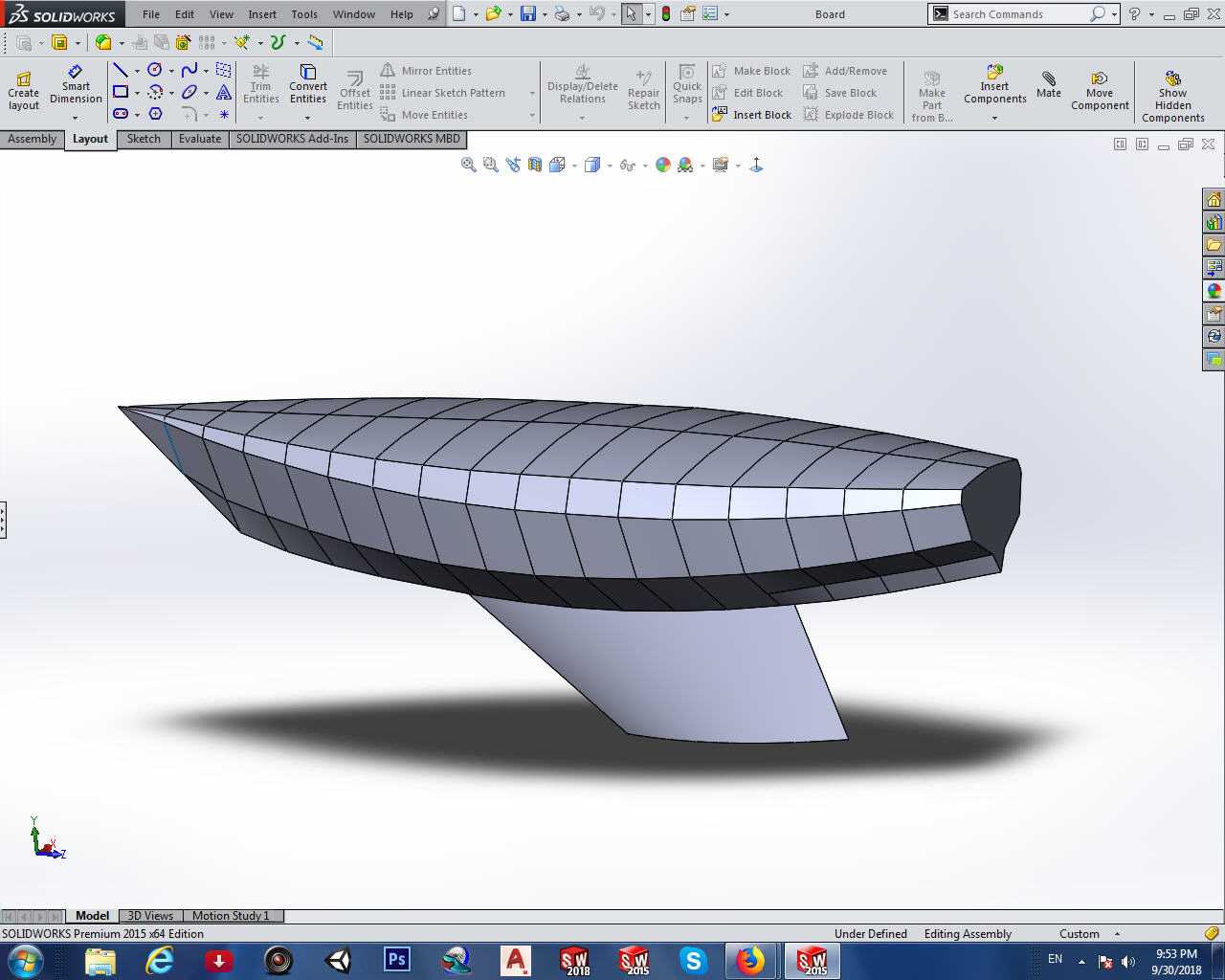

从外形设计逻辑来看，船首采用大倾角深V型破浪结构，水线位置的切角设计能够在30节以内的航速下有效劈开迎面浪流，降低船首上浪概率，同时减少兴波阻力对航速的损耗；船身侧面的分段式曲面造型并非单纯的外观装饰，每一段曲面的折角线都对应内部舱室的结构加强筋位置，外板曲面与内部骨材的贴合度直接决定了后续玻璃钢糊制工序的材料利用率，避免出现曲面落差过大导致的玻纤布褶皱、树脂堆积问题。船底的单支柱式结构是这款设计的核心特征之一，区别于传统游艇的外置尾轴架设计，该一体式支柱从船底中部纵桁直接延伸而出，内部预留了传动轴、冷却水管路的走管空间，既减少了船底突出附件带来的航行阻力，也能对转动部件形成结构防护，避免近岸航行时漂浮杂物缠绕螺旋桨，同时支柱的翼型截面经过水动力优化，在航行时能够产生一定的升力，辅助船体抬升，进一步降低滑行状态下的摩擦阻力。

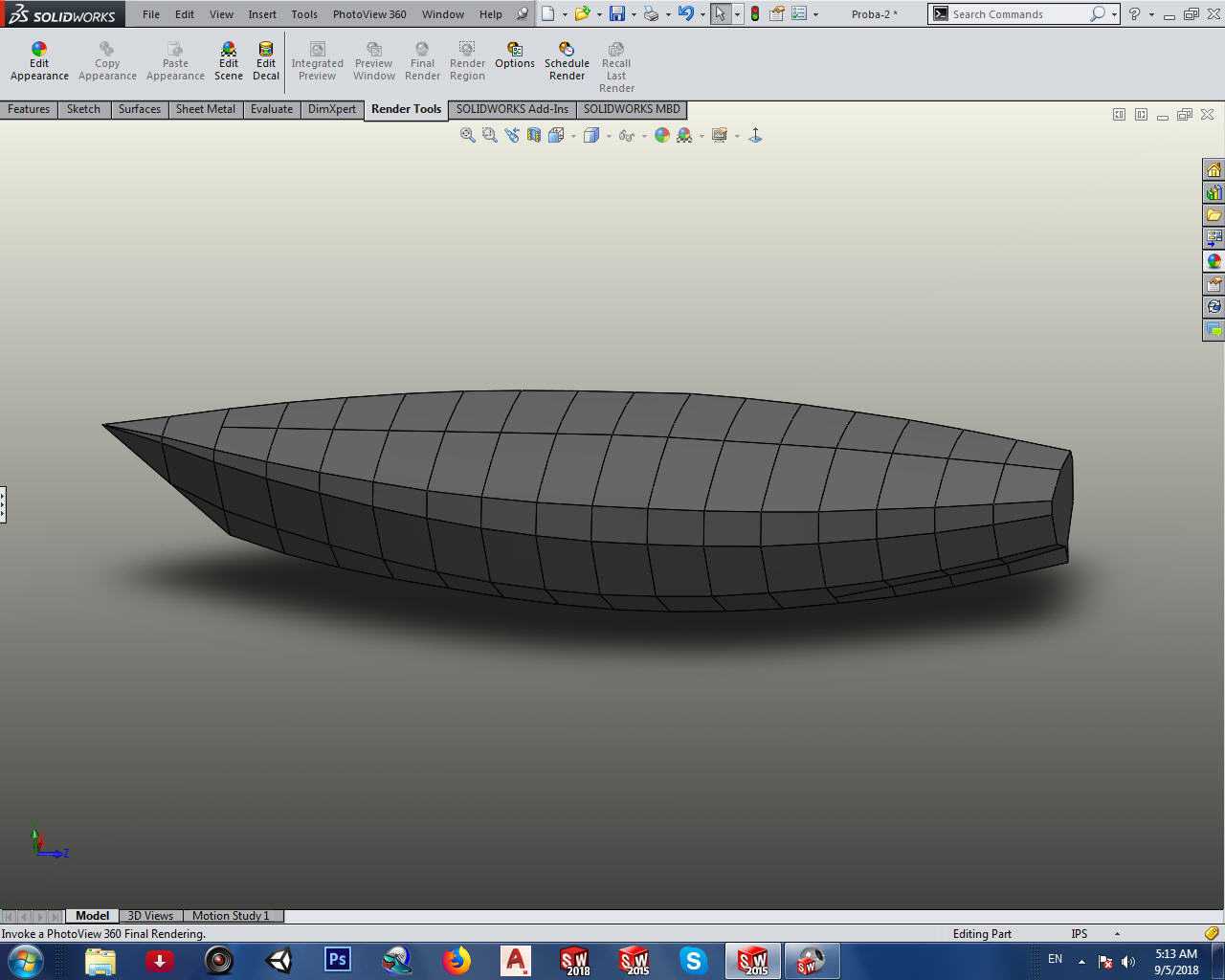

在结构设计的细节考量上，船身外板的曲面分块完全匹配实际生产中的模具分模逻辑，所有曲面的拔模斜度都控制在1.5度以上，无需额外设计抽芯机构就能完成模具脱模，降低生产制造成本；船身顶部的曲面过渡采用G2连续处理，避免出现折线棱边导致的应力集中，同时也能减少高速航行时风噪的产生。内部结构的边界设定上，船首区域预留了锚链舱、防撞舱壁的安装空间，防撞舱壁距离船首尖的位置满足海事规范的最小距离要求，能够在船首发生碰撞时保证舱室不进水；中部舱室区域的层高控制在2.1米，满足成年人直立行走的空间需求，同时不会因为船身过高导致重心上移影响稳性；船尾区域预留了尾板安装位，可适配外挂式或者舷内外机的动力安装需求，尾板的倾斜角度统一按照通用舷外机的安装倾角设定，无需额外调整就能适配多数主流品牌的动力设备。

从实际使用的功能适配角度，这款设计的吃水深度控制在0.9米，能够进入多数水深较浅的内湾、湖泊水域，不会出现搁浅风险；船身侧面的护舷安装位沿着折角线连续布置，安装橡胶护舷后刚好突出船身外板10厘米，能够在靠泊时有效缓冲码头碰撞力，避免外板损伤。设计过程中还充分考虑了后续改装的兼容性，船顶的平面区域预留了雷达、天线、遮阳棚的安装螺孔位，所有预埋位置的背面都设计了局部加强结构，避免后期加装设备时出现外板开裂问题；船底的压载舱位置也做了明确的结构划分，可根据实际使用区域的浪况调整压载水量，优化不同载重下的船身姿态。

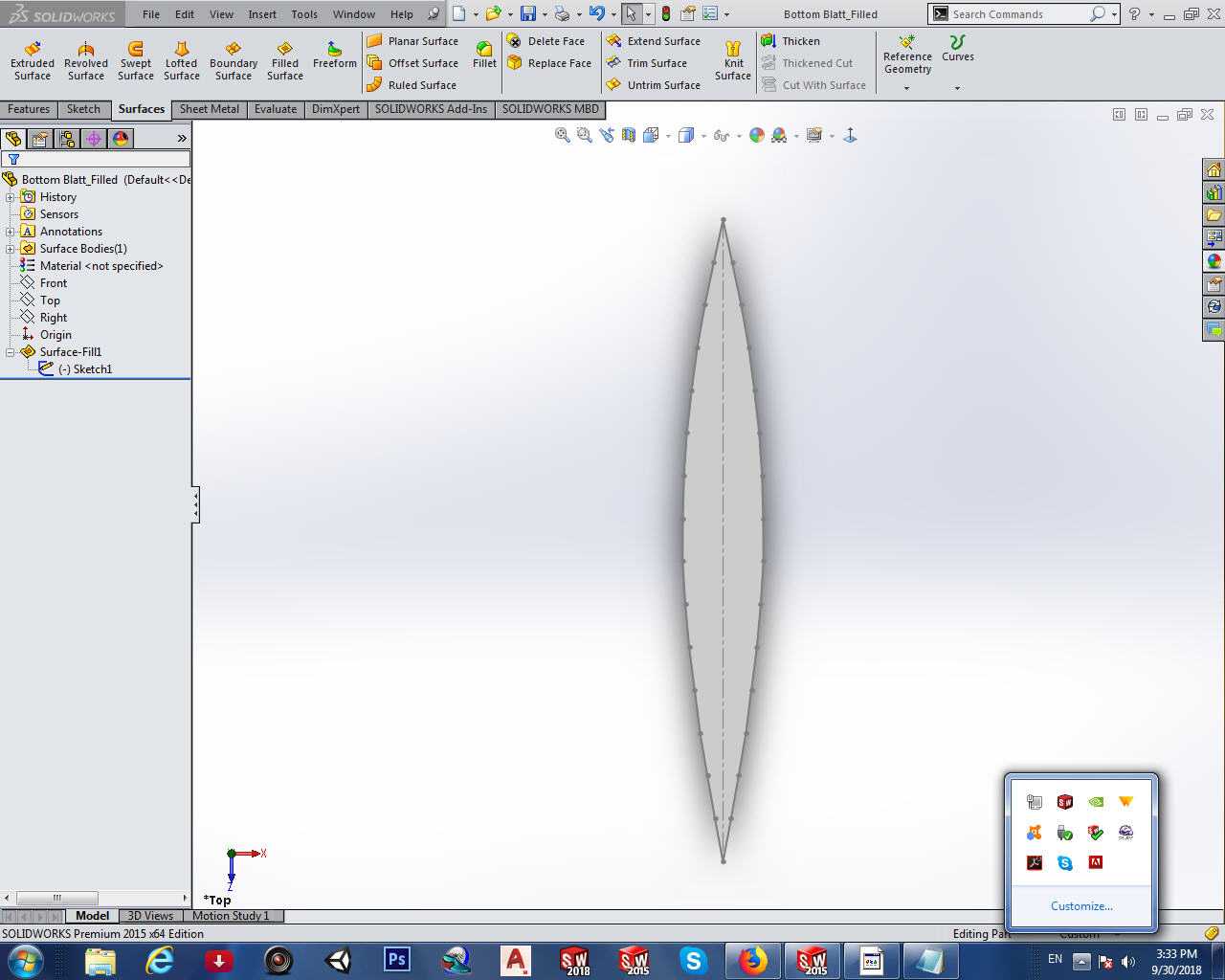

在建模逻辑上，所有曲面都采用参数化关联设计，调整总长、型宽、吃水等主尺度参数时，船身曲面、内部骨材位置都能自动关联更新，方便后续衍生不同尺寸的同系列艇型；所有结构的倒角、壁厚都统一按照玻璃钢游艇的生产工艺要求设定，外板壁厚从船底到船顶逐步递减，船底区域壁厚12毫米，舷侧区域壁厚8毫米，上层建筑壁厚6毫米，在保证结构强度的前提下尽可能控制船体自重，提升载重能力和航速表现。
