电动两轮车电池槽防护背衬结构件

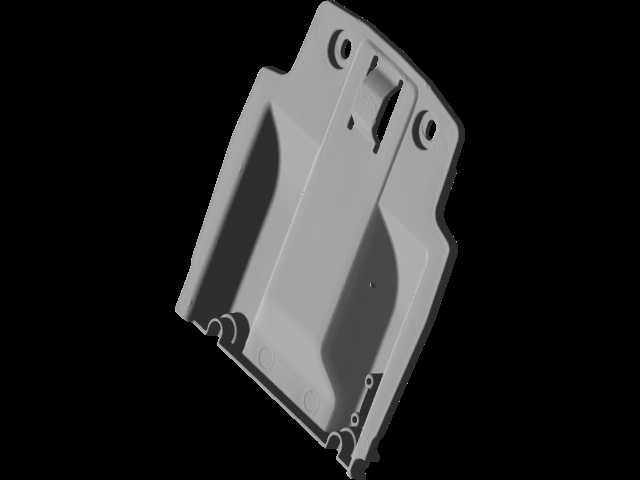

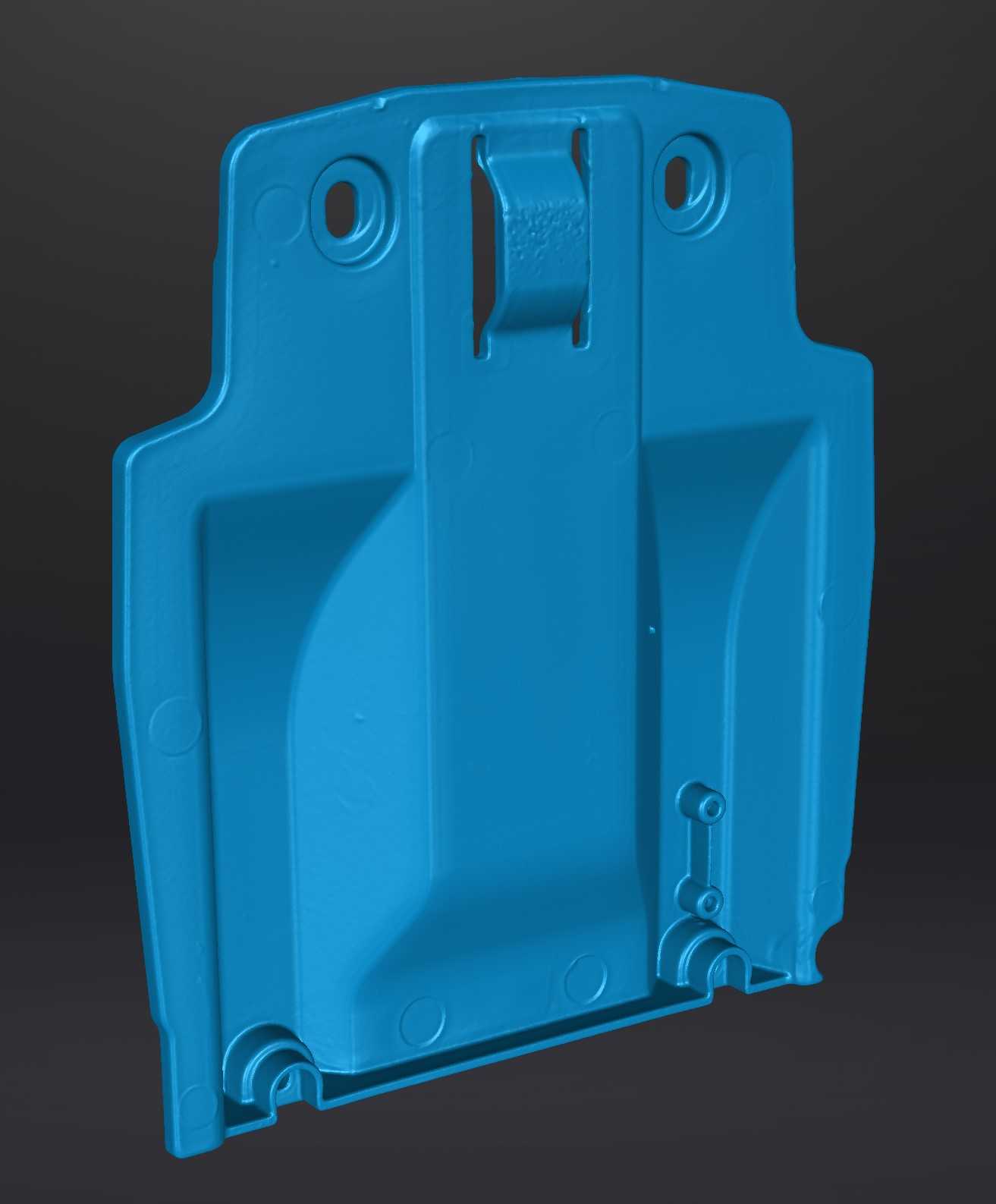

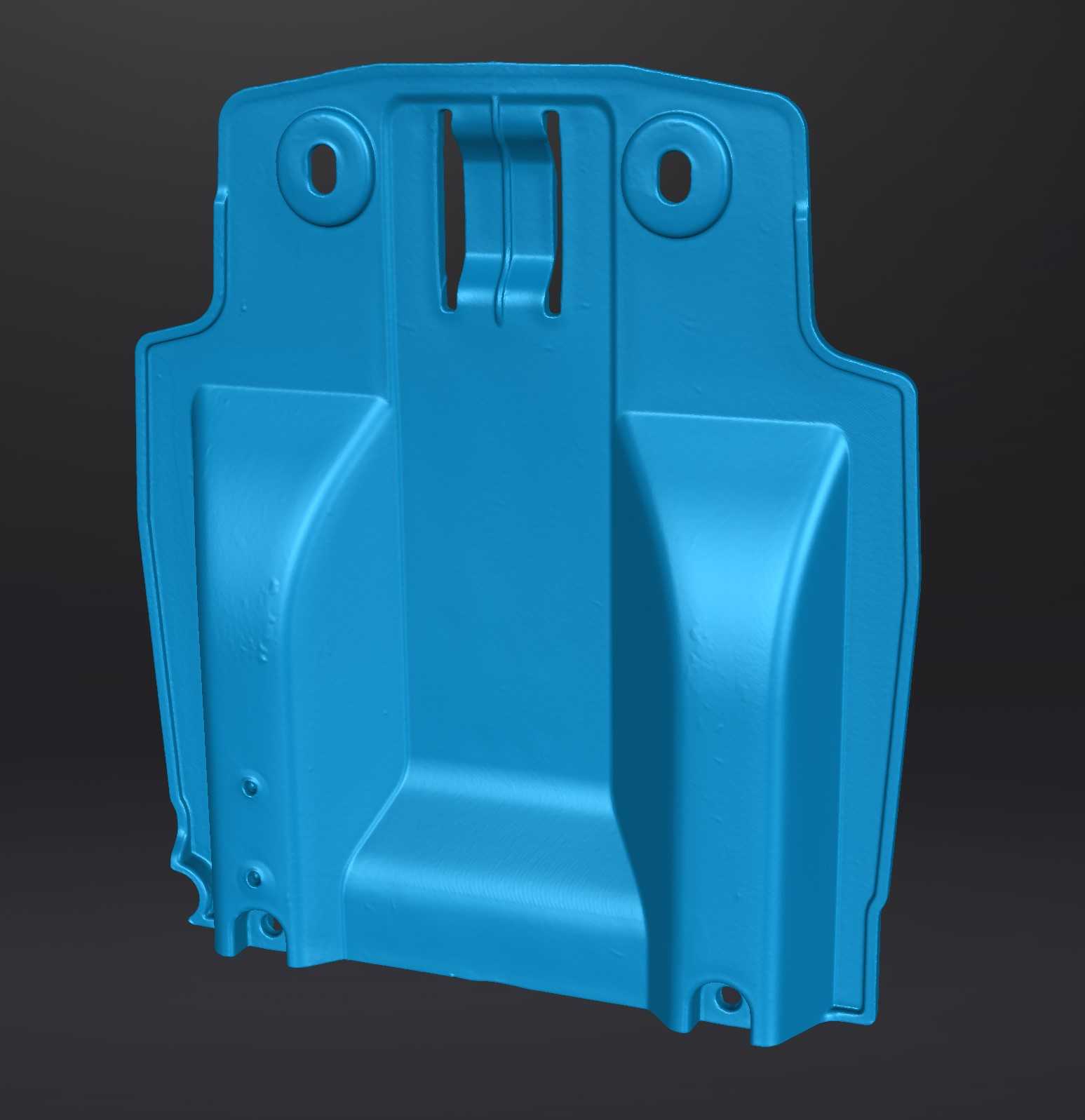

该结构件应用于电动两轮车后轮与电池仓衔接区域，核心作用是阻隔后轮行驶过程中裹挟的泥浆、砂石、积水飞溅进入电池安装位，同时承担电池组的侧向定位与辅助固定功能，避免车辆颠簸、过坎时电池出现窜动磕碰。从结构形态来看，整体采用随形曲面设计，完全贴合车架电池槽的安装轮廓，上部设置两个对称的圆形安装孔，用于与车架主体通过螺栓实现刚性连接，下部预留的小尺寸定位孔对应车架上的定位凸台，安装时可先通过定位孔完成预对位，降低装配对位难度，减少装配工时。两侧的凸起加强筋结构沿零件纵向延伸，既提升了零件自身的结构刚度，避免长期受泥水冲击、温度交变出现形变翘曲，又刚好贴合电池组两侧的限位槽，对电池形成侧向约束，防止电池左右晃动。零件中部的内凹避让槽对应车架上的线束过孔位置，不会干涉电池供电线束的走线与插接，避免装配时线束被挤压破损。设计过程中充分考虑了注塑成型的工艺特性，所有转角位置均做了圆角过渡，避免应力集中导致的零件开裂，壁厚保持均匀一致，减少注塑过程中的缩痕、翘曲变形风险，同时兼顾了零件的轻量化需求，不会额外增加车辆的簧下质量。从安装边界来看，该零件安装后与后轮轮胎的安全间隙经过校核，即使轮胎在满载工况下出现最大形变量，也不会与零件发生摩擦干涉，同时零件下沿的导水槽设计可将溅落在零件表面的积水引导至两侧排出，避免积水在零件表面积聚渗入电池仓。在实际使用场景中，该零件可适配非铺装路面、雨天骑行等复杂工况，有效降低电池因泥水侵蚀出现的接线端子锈蚀、绝缘性能下降等故障概率，同时减少电池受砂石冲击导致的外壳磨损，延长电池组的使用寿命。对于三维建模从业者而言，该模型的曲面过渡、安装位对位关系、加强筋布局都具备较高的参考价值，可直接用于电动两轮车电池防护结构的设计参考，也可通过逆向建模思路提取其安装边界参数，适配同平台不同容量电池组的防护结构改型设计，在改型过程中只需调整两侧加强筋的间距与内凹深度，即可匹配不同尺寸的电池组，无需重新设计整体安装接口，大幅缩短改型设计周期。
