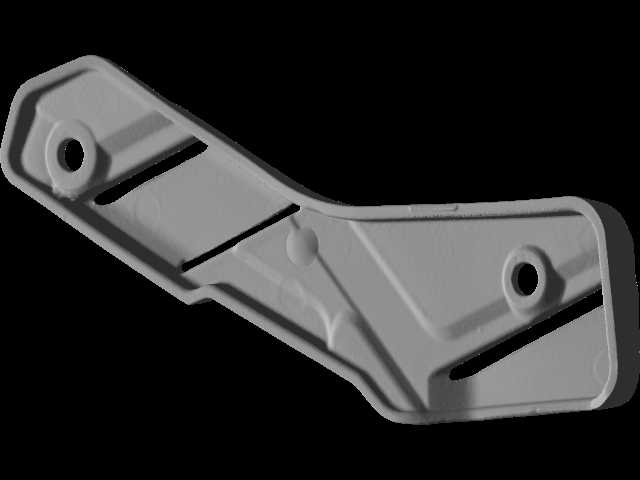

电动越野车内机架右侧导线固定安装件

该零件应用于Sur-Ron/Segway X160、X260系列电动越野自行车的机架内部，当车辆处于朝前的正常放置状态时，该件安装于机架右侧区域，核心作用是对机架内部布设的导线进行固定与走线约束，避免车辆在越野颠簸、剧烈转向、飞坡落地等工况下，线束出现移位、拉扯、与周边金属棱边摩擦破损的问题，保障整车电路系统的运行稳定性。

从实际装车场景来看，右侧安装件的走线约束需求与左侧存在明确差异，左侧导线盖需要覆盖制动灯相关电缆的走线路径，而右侧件主要负责常规动力、信号线束的定位，两者安装孔位对称但线槽走向、避让结构完全不同，无法通用互换。零件整体为狭长异形结构，两端设置有同轴度要求较高的安装通孔，孔位周边做了局部加厚处理，用于分散螺栓锁紧时的压应力，避免长期受振动载荷出现安装孔开裂的问题。

零件表面设计有多条平行于零件长度方向的长条形开槽，这些开槽并非减重结构，而是专门的线束出线与分线通道，不同线径的线束可以从对应开槽位置引出，连接到后轮驱动电机、控制器、后尾灯等对应部件，开槽边缘做了R0.8以上的圆角过渡，防止锋利边缘割破线束绝缘层。零件主体的曲面造型完全贴合内部机架的管材轮廓，安装后与机架表面完全贴合，不存在凸起或间隙，既可以避免骑行过程中泥水、砂石进入机架内部堆积腐蚀线束，也不会额外占用车架内部的电池安装空间，适配该系列车型电池包的安装边界，不会与电池包外壳产生装配干涉。

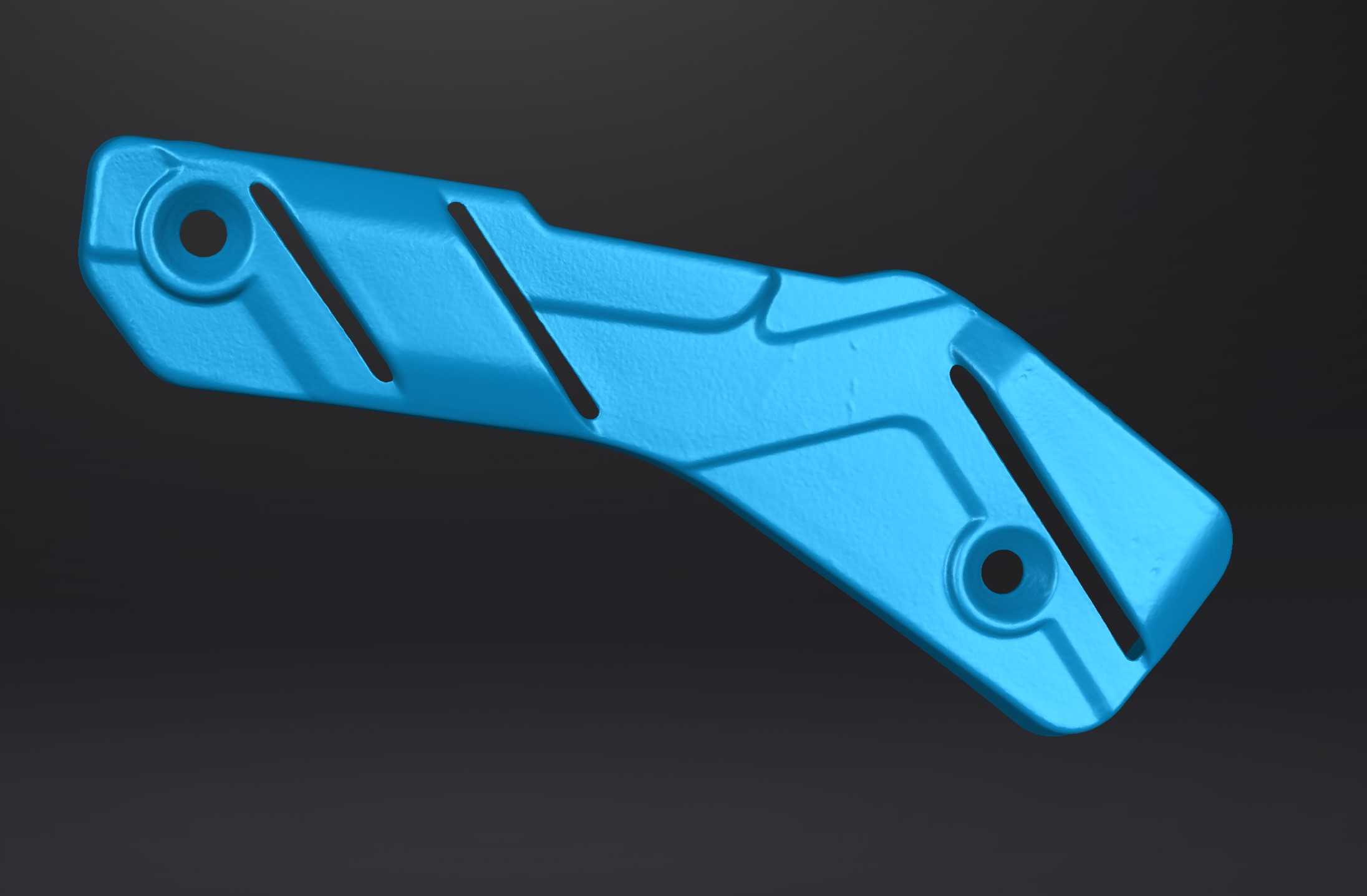

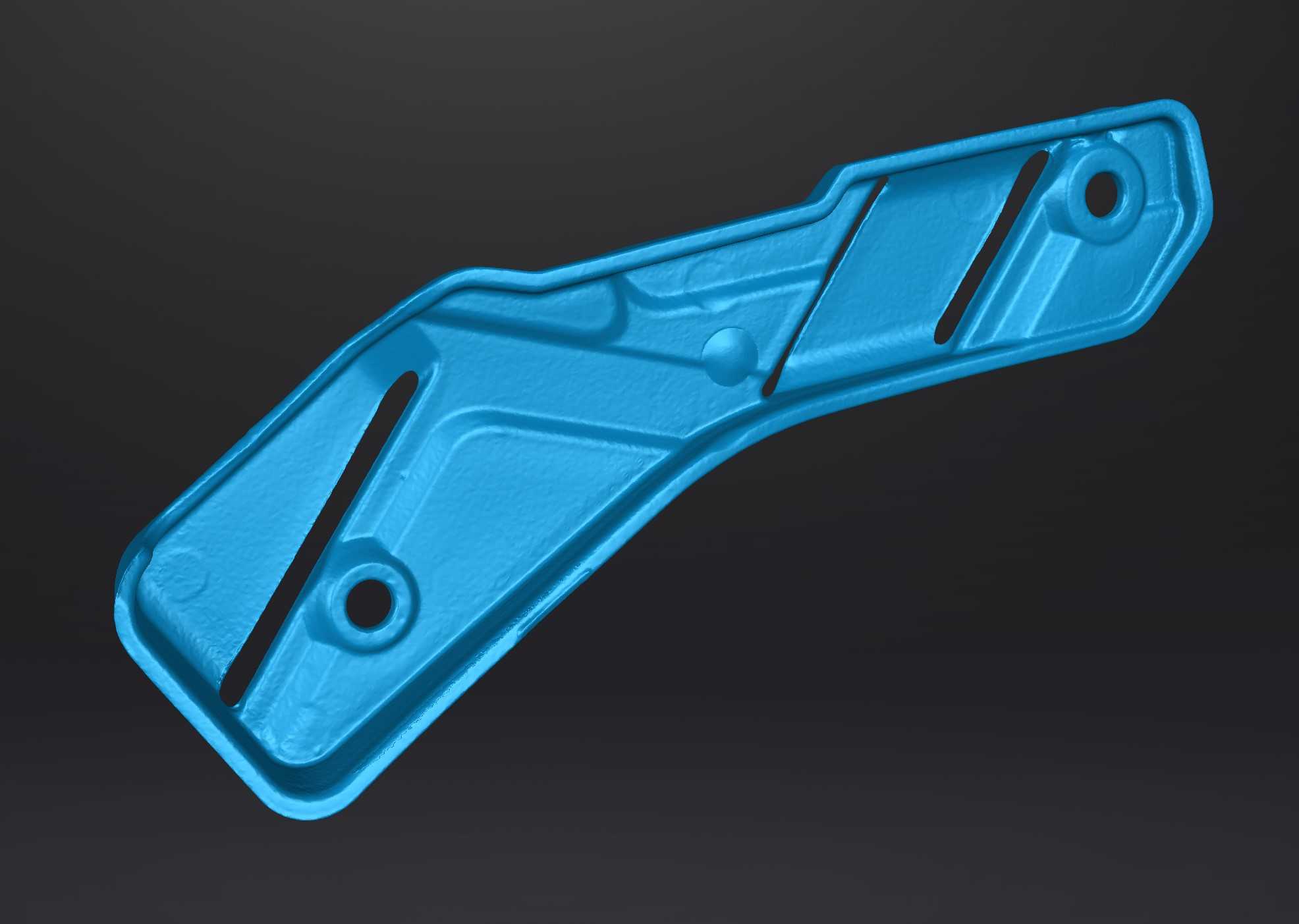

从设计逻辑来看，该零件采用3D扫描逆向建模完成，所有曲面、孔位、开槽的尺寸均与原厂实物保持1:1比例，单位统一为毫米级，可直接用于尺寸测量、逆向工程参考、替换件的结构设计与开模生产。零件表面设置有多条纵横分布的加强筋，筋位高度与壁厚保持1:1.2的合理比例，既可以提升零件整体的抗冲击、抗振动性能，避免越野工况下受外力冲击出现断裂，也不会因为壁厚不均导致注塑生产时出现缩痕、翘曲等缺陷。

在实际装配过程中，该零件仅需通过两颗对应规格的螺栓即可完成固定，安装时需要先将对应线束梳理排布到零件内侧的走线槽内，再对齐两端安装孔与机架上的预装螺纹孔，按照规定扭矩锁紧螺栓即可，不需要额外的固定卡扣或扎带辅助，零件自身的结构即可完成线束的全路径约束。零件的外边缘全部做了倒角处理，安装时不会划伤安装人员的手部，也不会在车辆维护过程中剐蹭维修人员的衣物或皮肤。针对不同的使用需求，该逆向模型提供了不同精度的网格版本，高精度版本可用于外观渲染、装配干涉检查，中精度版本可用于整车装配仿真，低精度版本可用于整车数模的轻量化装配占位，适配不同的设计工作场景。

在整车的结构布局中，该零件处于机架内侧的隐蔽位置，不承担整车的结构载荷，仅作为线束固定与防护的功能件，因此其壁厚设计保持在均匀的2mm区间，既满足结构强度要求，也能控制零件自身重量，不会额外增加整车的簧下质量，影响车辆的越野操控性能。零件的所有安装定位尺寸均与原厂车架的安装点完全匹配，不需要对车架进行二次打孔或打磨修改，即可实现直接替换安装，适配售后维修、改装升级等不同场景的使用需求。
