手动杠杆式硬质物料裁切工装结构设计

这套手动杠杆式裁切结构，核心应用场景集中在小批量硬质薄材的线下加工作业环节，常见于小型五金加工门店、手工皮具作坊、实验室试样裁切工位，用来完成薄金属片、硬皮革、硬质塑胶片、薄胶木板这类有一定硬度、但厚度不超过5mm的定长裁切作业，相比普通铡刀类工具，它的裁切受力更均匀，切口平整度更高，不会出现普通裁切工具常见的切口毛边、材料滑移错位的问题。

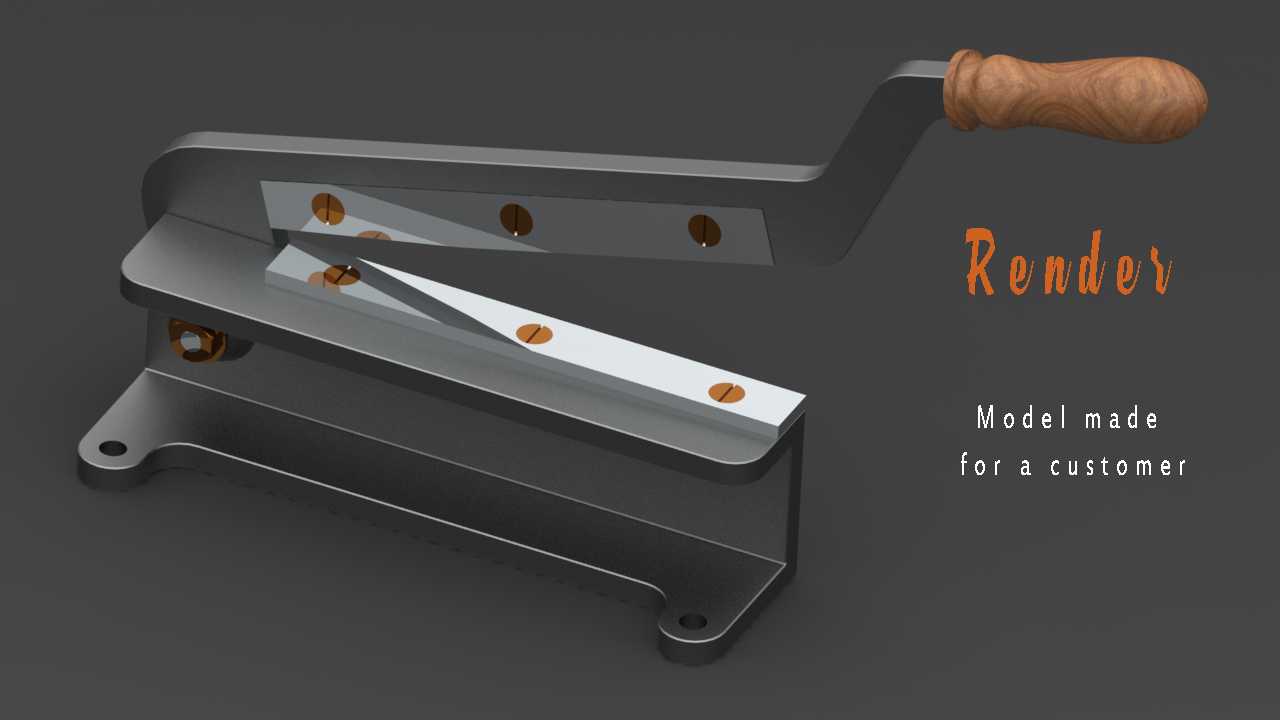

从功能特性上看，这套结构采用了二级杠杆增力的设计逻辑，操作端的木质握把做了圆弧收腰处理，握持时的受力面贴合手掌轮廓，长时间重复操作也不会出现硌手的问题，握把与金属摇臂之间采用过盈压合加横向销钉固定的方式，避免大力度操作时握把松脱打滑。裁切动刀采用斜口刃口设计，刃口与定刀座之间的间隙控制在0.02mm以内，裁切过程中刃口是从材料一侧逐步咬合到另一侧，而不是垂直直切，这样能大幅降低裁切需要的下压力，即便是厚度3mm的硬铝板，单人单手操作也能顺利完成切断，不需要额外施加身体重量辅助发力。定刀座上预留了两个定位沉孔，作业时可以根据加工需求加装可调式定位挡块，不需要每次裁切都重新测量划线，能有效提升批量裁切的尺寸一致性，挡块的调节行程覆盖0到150mm的裁切长度范围，能满足绝大多数小尺寸工件的裁切需求。

设计过程中首先考虑的是作业时的稳定性，整个底座采用L型折弯的一体式钣金结构，底座底部预留了两个安装通孔，可以通过螺栓直接固定在木质工作台或者金属工装台面上，安装孔的中心距为120mm，适配市面上绝大多数常规小型工作台的安装预留位，不需要额外打孔改造工作台面。摇臂与底座之间的铰接点采用了铜套衬套结构，而不是直接的钢对钢铰接，这样在长期反复开合操作的过程中，铰接位置的磨损量会大幅降低，铜套本身具备自润滑特性，日常使用只需要每隔三个月在铰接点滴少量润滑油即可维护，不需要频繁拆解更换磨损件。动刀的固定采用了四颗沉头内六角螺丝，刃口磨损后可以直接松开螺丝更换刀片，不需要整体更换摇臂结构，后期维护成本更低，刀片采用标准五金刀片的通用尺寸，市面上很容易采购替换，不需要定制特殊规格的配件。

从安装边界尺寸来看，这套结构整体闭合状态下的总长度为210mm，总宽度为85mm，摇臂抬起至最大开合角度时的总高度为180mm，安装时只需要在工作台面上预留250mm*120mm的平整安装区域即可，不会占用过多的工位空间，即便是空间狭小的桌面工位也能顺利安装使用。结构的受力框架部分采用2mm厚的冷轧钢板折弯成型，折弯处做了R3的圆角过渡，避免应力集中导致长期使用后框架开裂，所有金属外露表面都做了喷塑处理，日常使用中不容易生锈，也不会在接触材料时留下锈渍污染工件。刃口位置的两侧都做了挡边结构，裁切过程中材料不会从刃口侧面滑出，也能避免操作时手指意外碰到刃口引发安全事故，操作端的摇臂长度经过反复验算，力臂长度与阻力臂长度的比值为5:1，在保证足够增力效果的同时，不会因为摇臂过长导致操作时活动范围过大，影响相邻工位的正常作业。

实际使用过程中，只需要将待裁切的材料沿着定刀座的基准面推到定位挡块位置，一只手扶住材料避免偏移，另一只手向下压动木质握把，就能一次性完成裁切作业，裁切完成后抬起摇臂，内置的扭簧会自动将摇臂弹回初始开合位置，不需要手动抬刀复位，能进一步提升连续作业的效率。扭簧的弹力经过调校，抬起过程的速度平缓，不会出现快速弹起碰伤操作人员的问题，同时弹力足够克服摇臂和动刀的自重，不会在裁切过程中出现摇臂自行下落的情况。定刀座的表面做了磨平处理，平面度控制在0.01mm以内，材料放置在上面不会出现翘曲，能进一步保证裁切切口的垂直度，裁切后的工件切口不需要额外做打磨修边处理，就能直接进入下一道加工工序，对于小批量加工场景来说，能省去不少后续处理的工时。
