HHO氢氧干电池组结构三维设计

这套HHO干电池结构设计，核心面向车载氢氧助燃、小型工业氢氧焰加工、分布式氢能辅助供能场景，区别于传统湿式电解槽的结构逻辑，干电池式的叠层设计从根源上减少了电解液的冗余存量，降低了设备运行过程中的电解液泄漏风险，同时缩小了整体设备的占地空间。从实际应用场景来看，这类结构常被配套在柴油发电机组、燃油商用车的进气系统侧，通过电解产生的氢氧混合气导入进气歧管，提升燃油的燃烧充分性，也可用于小型首饰加工、玻璃细管封口等需要洁净高温火焰的作业场景，替代传统的乙炔气瓶，省去高压气瓶的储运安全隐患。

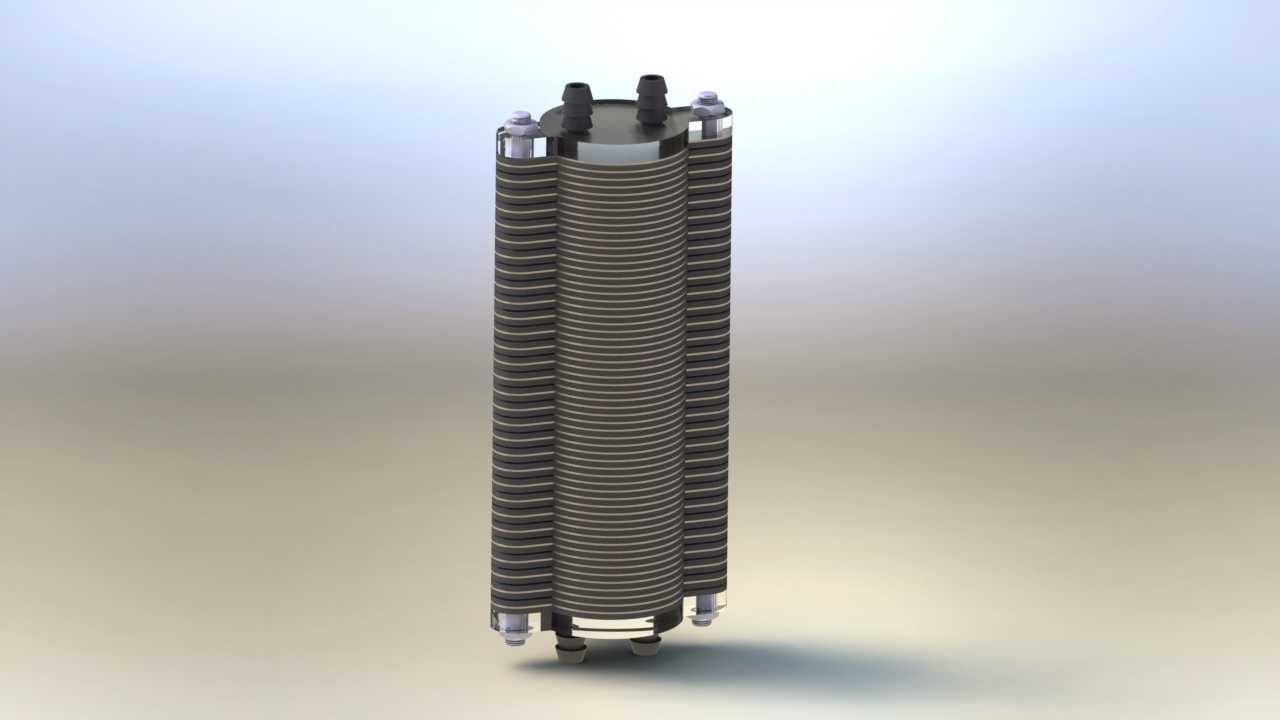

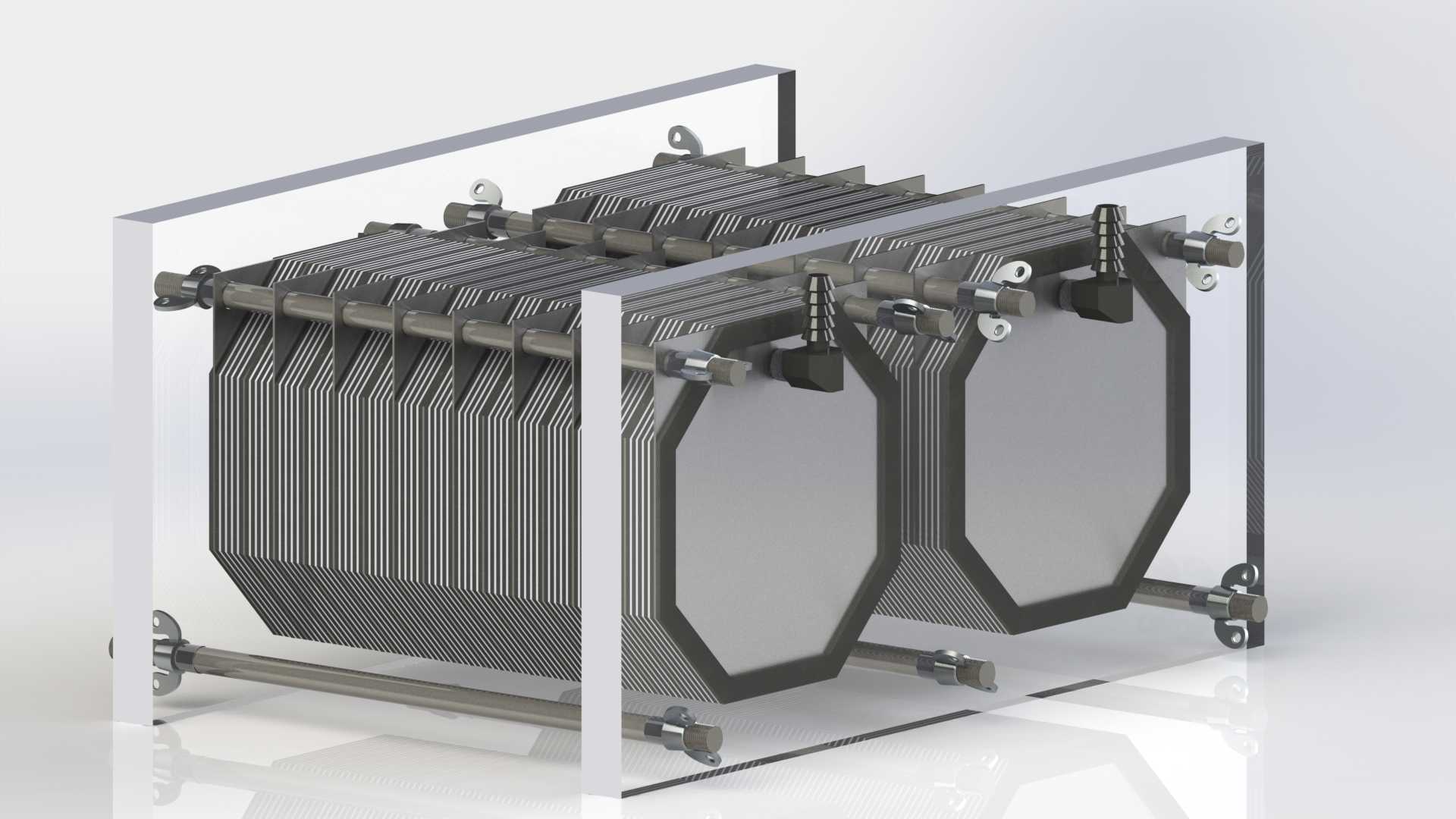

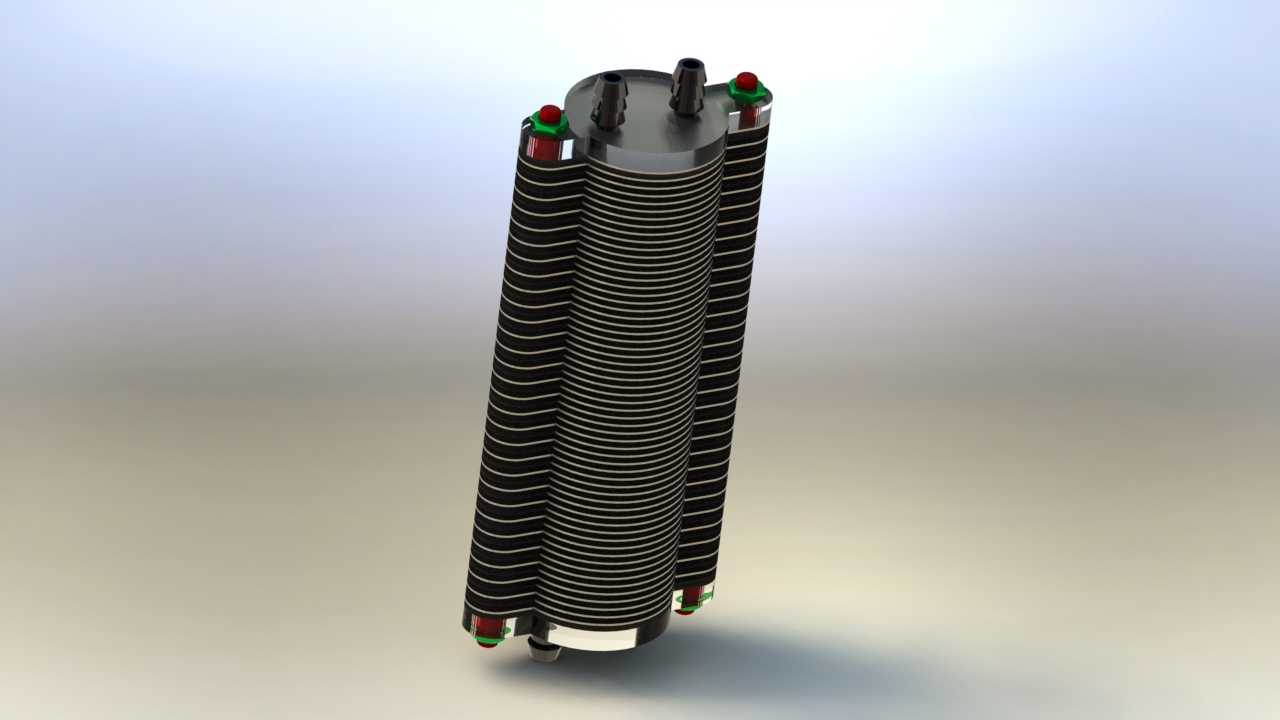

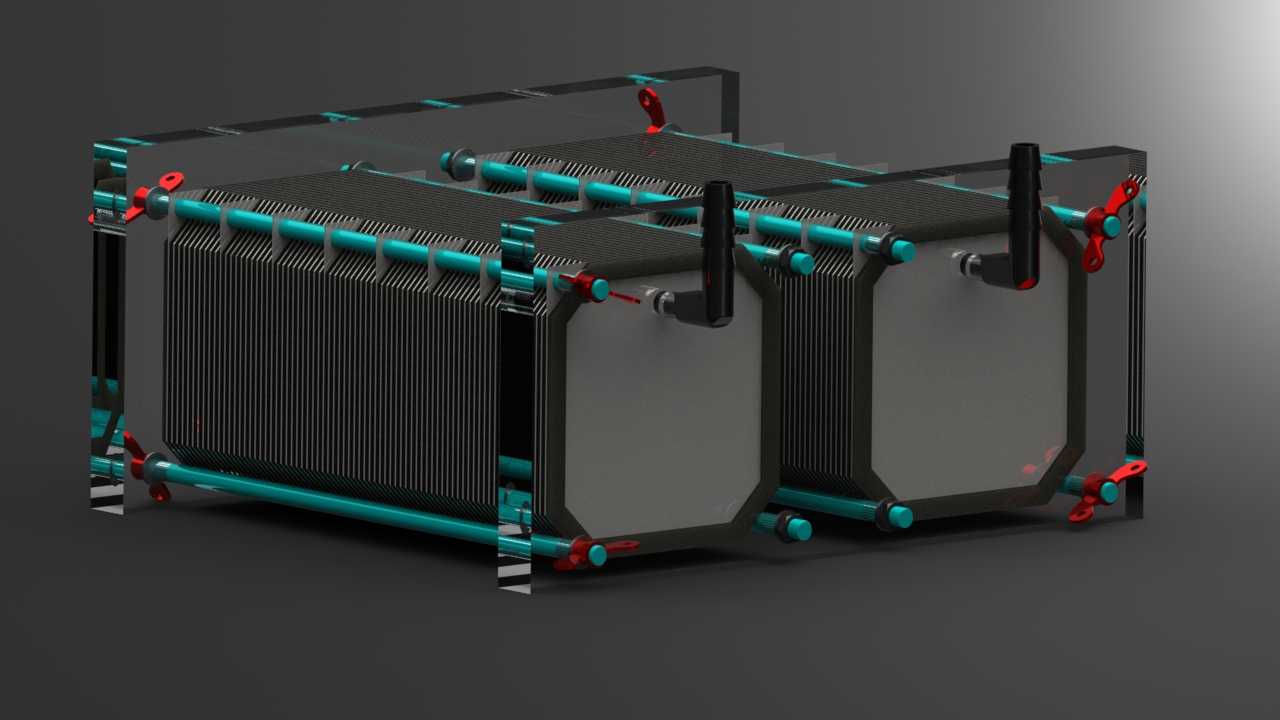

在功能特性层面，该结构采用双组并联的叠层电解单元设计，每一组电解单元由多片电极极板叠压组成，极板之间通过绝缘密封垫实现间隔密封，避免相邻极板短路同时预留电解液与气液流通的微小间隙。外围的拉紧拉杆采用对称分布设计，沿电解单元的周向均匀布置，通过两端的锁紧螺母施加均匀的压紧力，保证叠层结构的密封可靠性，避免长期运行过程中因极板热胀冷缩出现密封失效漏液的问题。极板的边角做了切角处理，既可以避让外围的拉紧拉杆，也能在叠压装配过程中起到定位导向作用，减少装配时的极板错位概率。

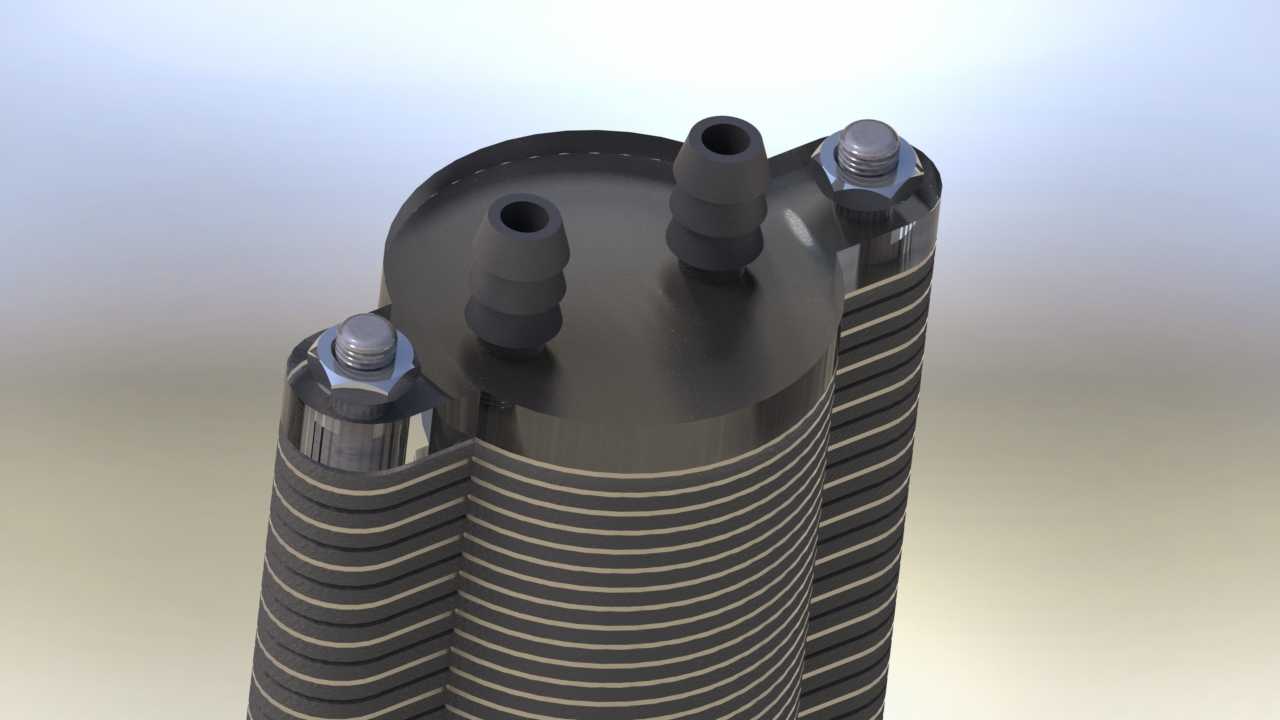

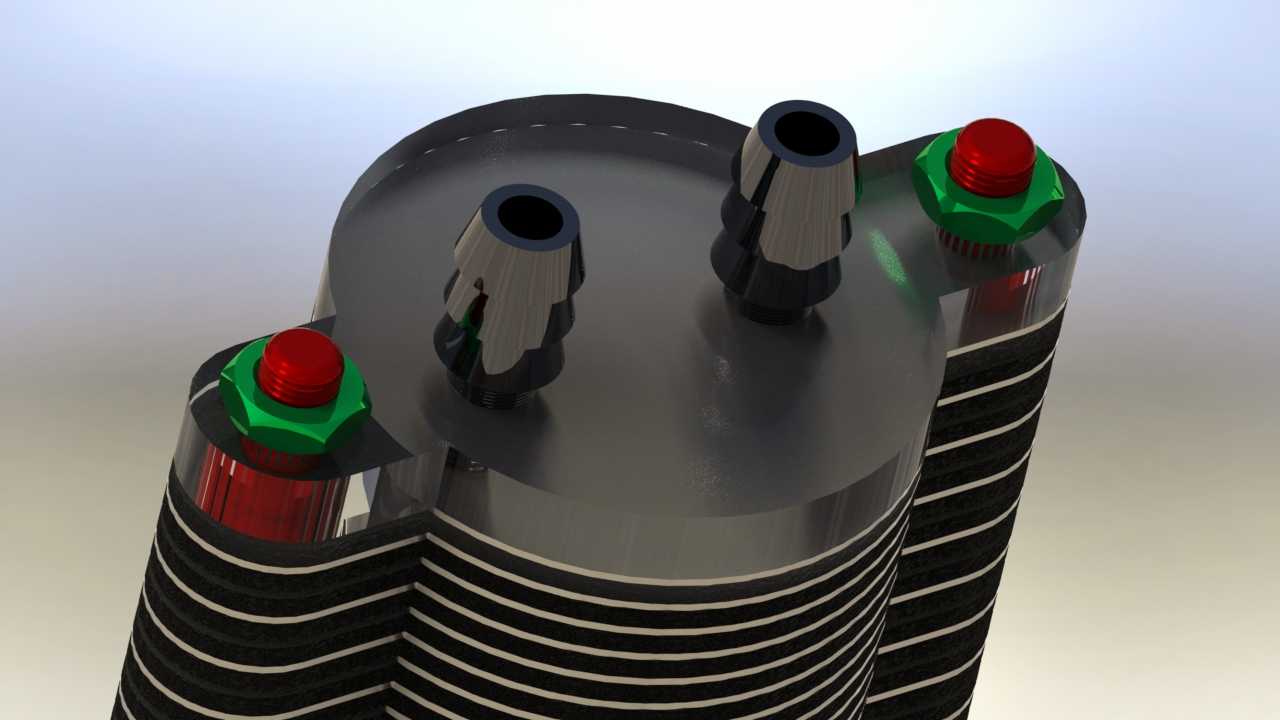

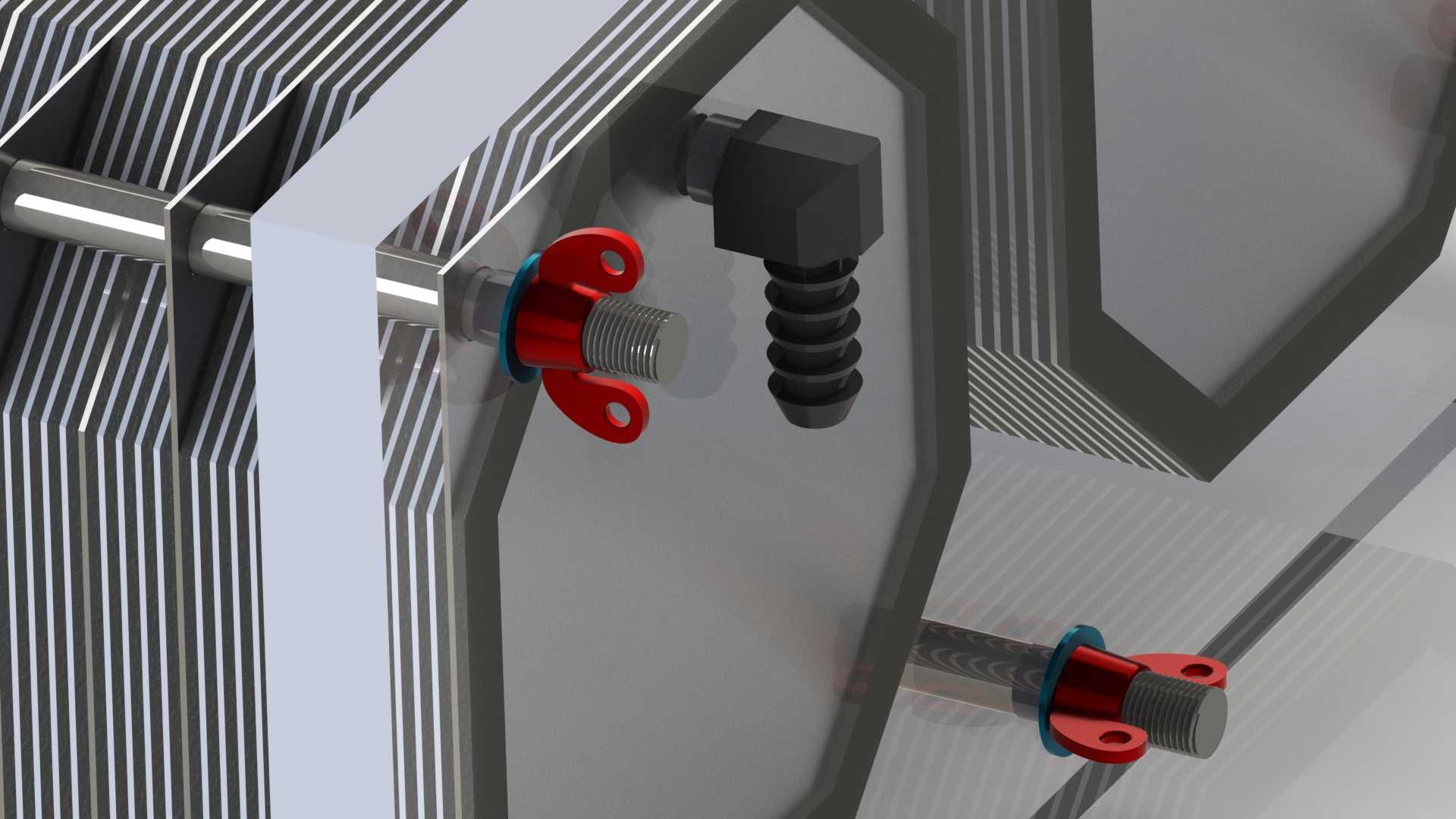

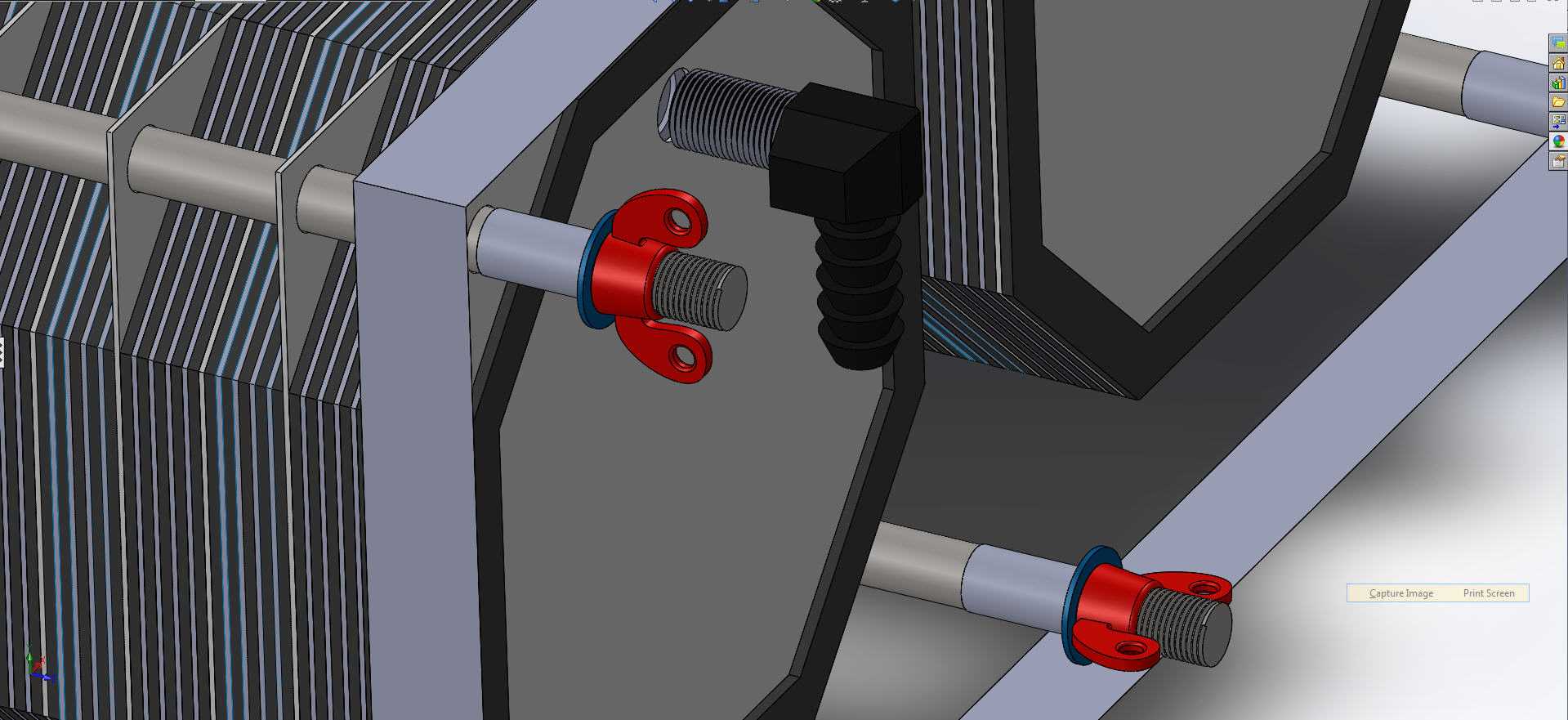

设计思路上，首先围绕电解效率的核心需求，极板采用大面平整结构，最大化极板间的有效电解面积，同时控制极板间距在合理区间，降低电解过程中的电阻损耗，减少不必要的电能浪费。气液输出接口设置在电解单元的上端位置，利用电解过程中气泡上升的自然特性，让产生的氢氧混合气能够顺利汇集到输出端，减少气堵对电解效率的影响。电解液的注液与排污接口则设置在单元下端，方便日常维护时的电解液更换与杂质排出，无需拆解整体叠层结构即可完成维护操作。拉杆两端的绝缘套设计，避免金属拉杆与极板之间形成导电通路，减少额外的电能损耗，同时也防止拉杆被电解过程中产生的腐蚀性气体锈蚀，延长结构的使用寿命。

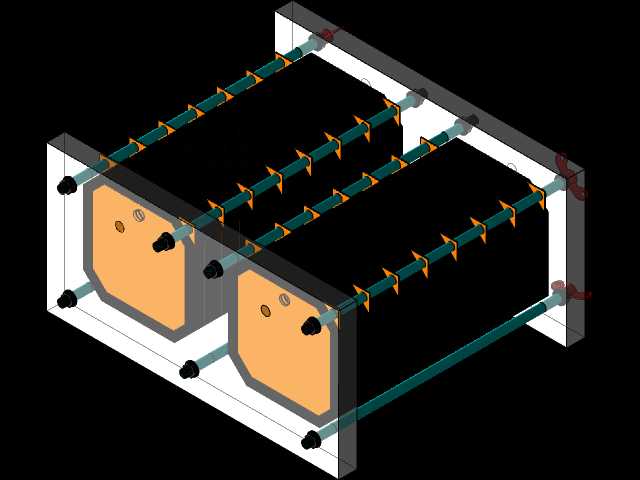

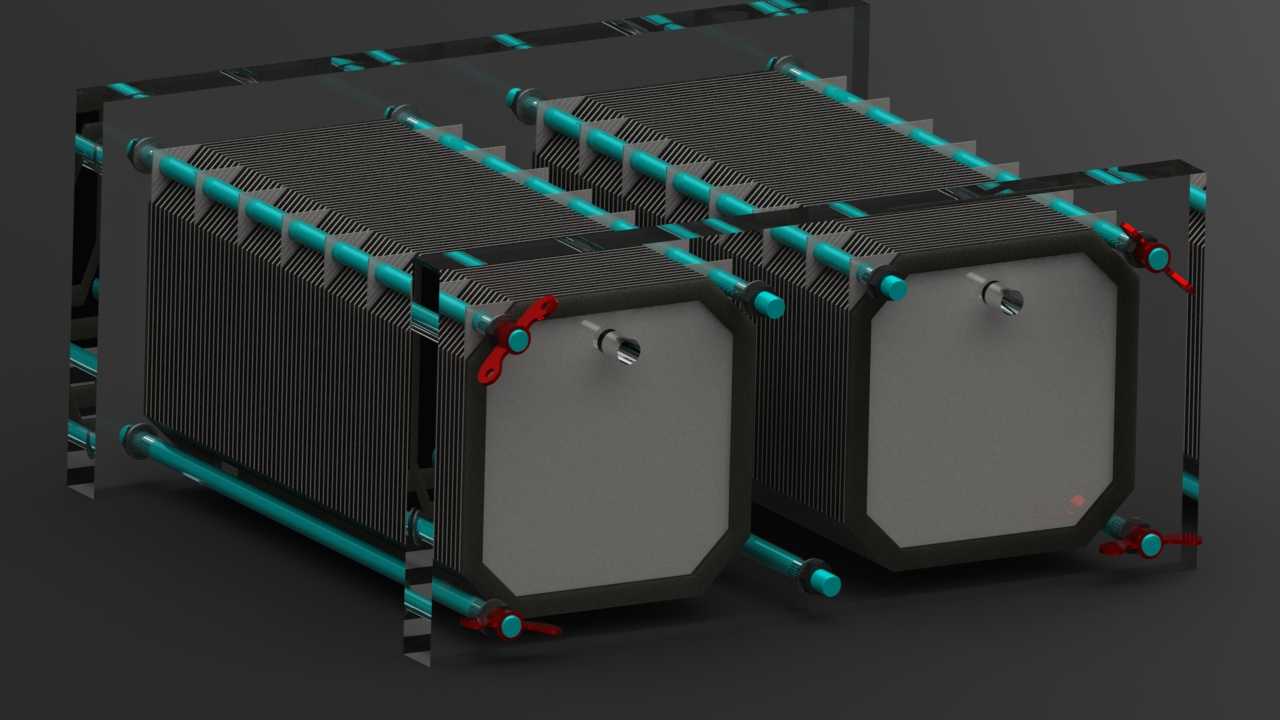

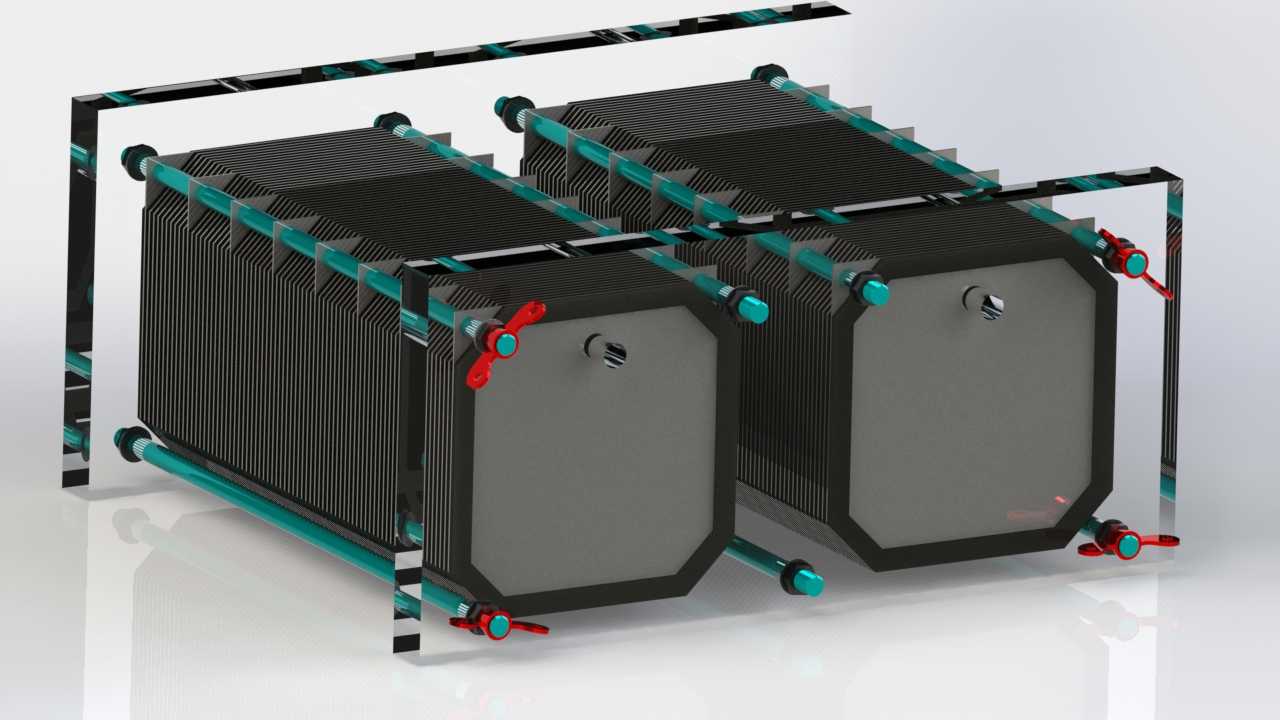

从安装边界与外形尺寸来看，双组并联的结构整体呈长方体布局，两组电解单元之间预留了足够的安装间隙，方便管路与接线的布置，整体宽度控制在可适配车载发动机舱侧边安装空间的范围内，高度方向避开了车载场景下的引擎盖干涉边界，底部预留了标准的安装固定孔位，可以直接通过螺栓固定在设备支架或者车体的安装基座上，无需额外设计复杂的转接支架。进出管路的接口采用统一的标准管径，方便与后续的气液分离装置、防回火装置直接对接，减少现场安装的管路改装工作量。接线端子设置在电解单元的侧端位置，做了凸起的绝缘防护结构，避免运行过程中金属异物搭接造成短路故障，同时接线方向朝向设备的外侧，方便电源线的接驳与日常的接线检查维护。

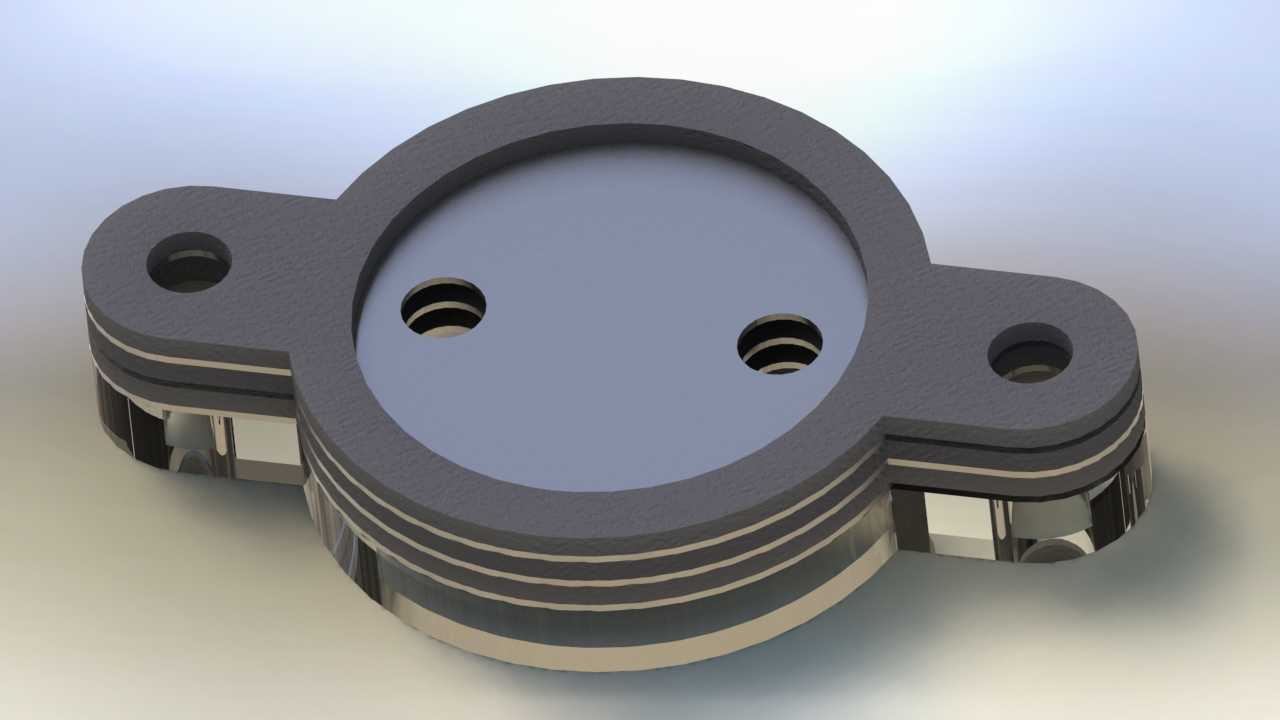

在结构细节处理上，极板的表面做了导流纹路的设计，能够让电解液在极板间隙内更均匀地分布，避免局部区域电解液干涸导致的极板烧蚀问题。外围的密封垫采用耐电解液腐蚀的弹性材质，压缩量控制在合理区间，既保证密封性能，也不会因为过度压缩导致极板间距变小出现短路。每组电解单元的端板采用加厚的刚性板材制作，抵消叠层极板压紧时的变形量，保证所有极板之间的压力均匀一致，避免局部压力不足出现渗漏，或者局部压力过大导致密封垫过早失效。两组电解单元可以根据实际的产气量需求选择串联或者并联的接线方式，适配不同功率等级的供电电源，在小型作业场景下可以单组运行降低能耗，在大产气量需求场景下双组同时工作提升输出能力，整体结构的扩展性能够覆盖多场景的使用需求。
