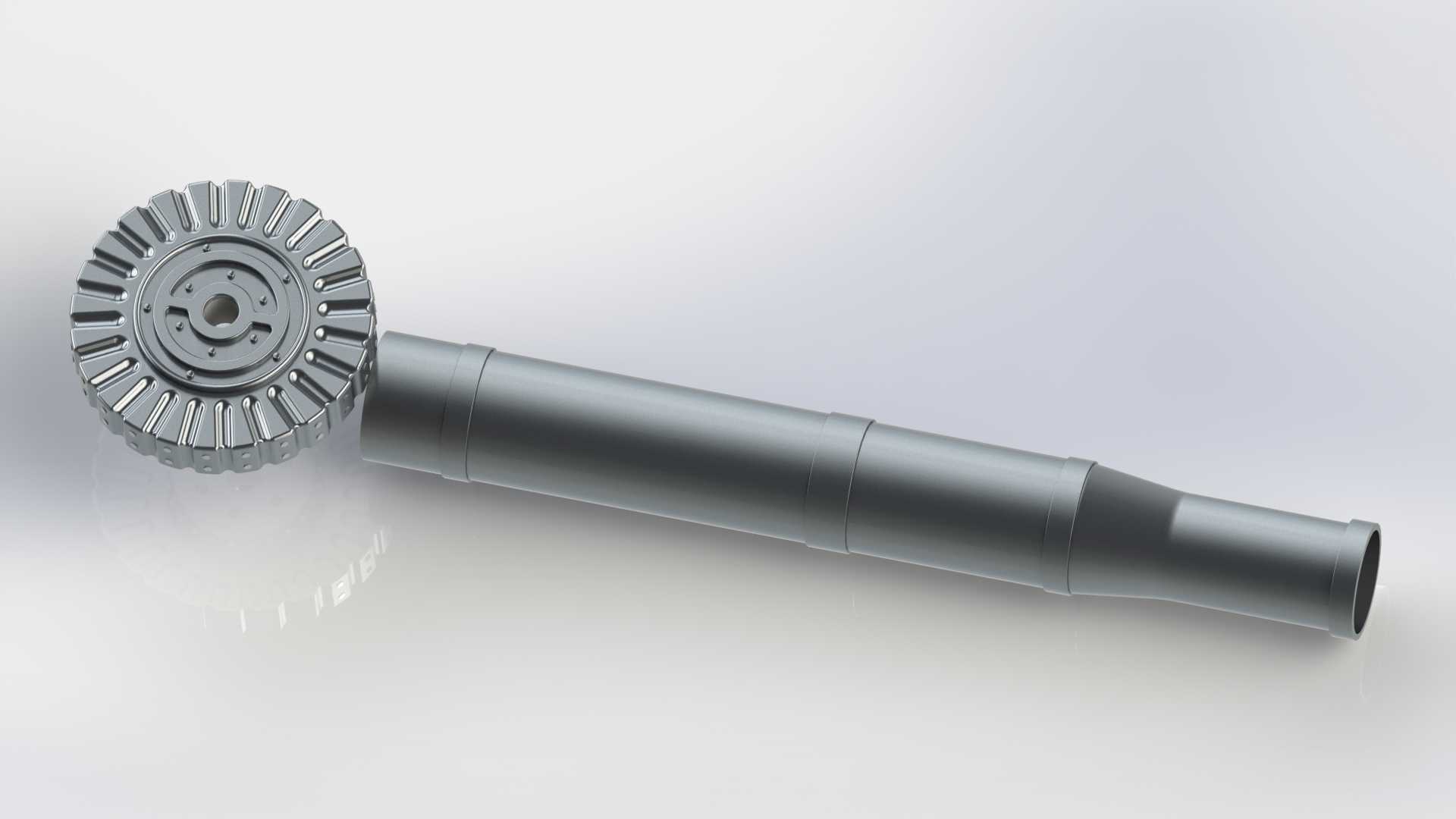

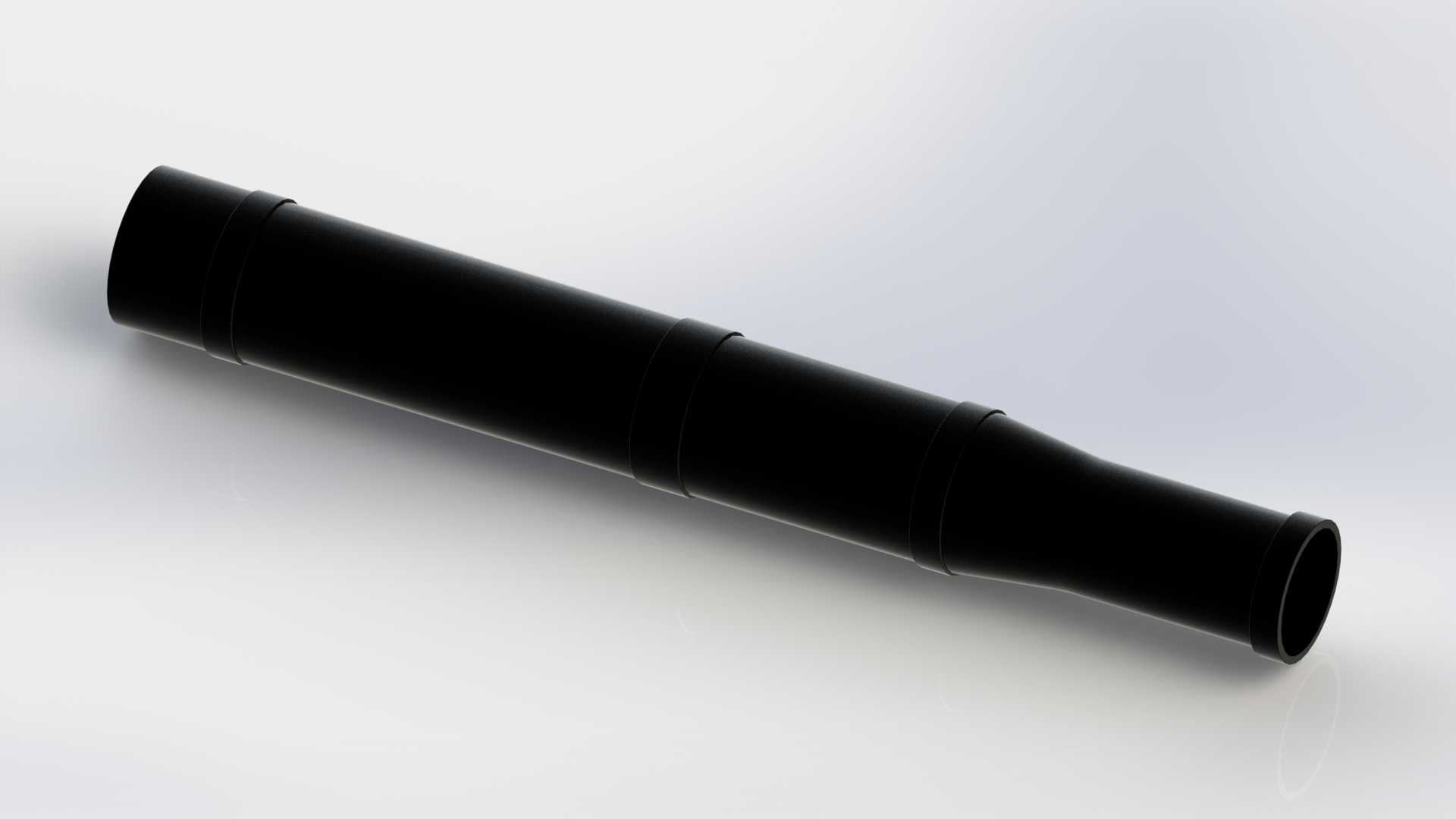

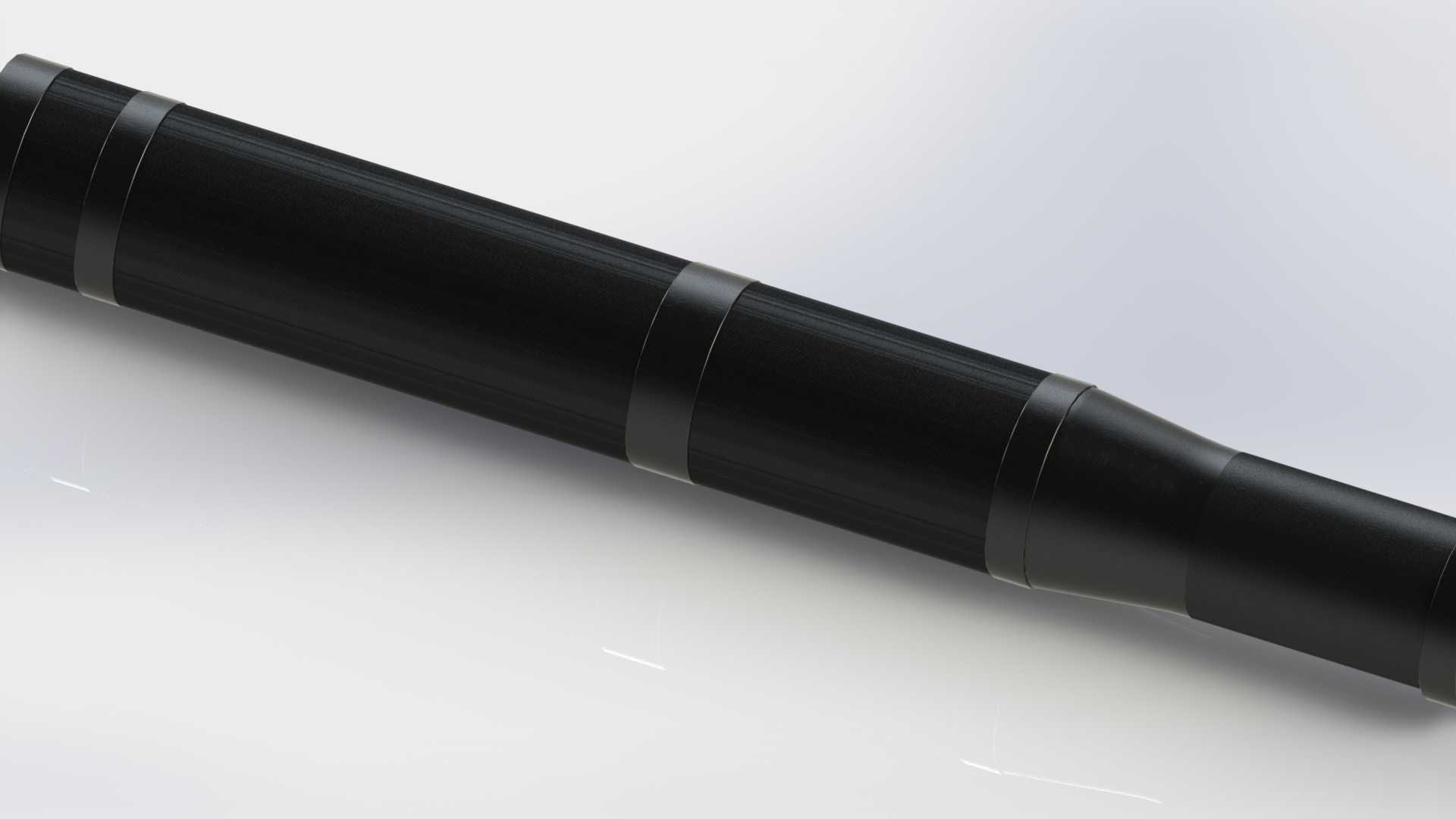

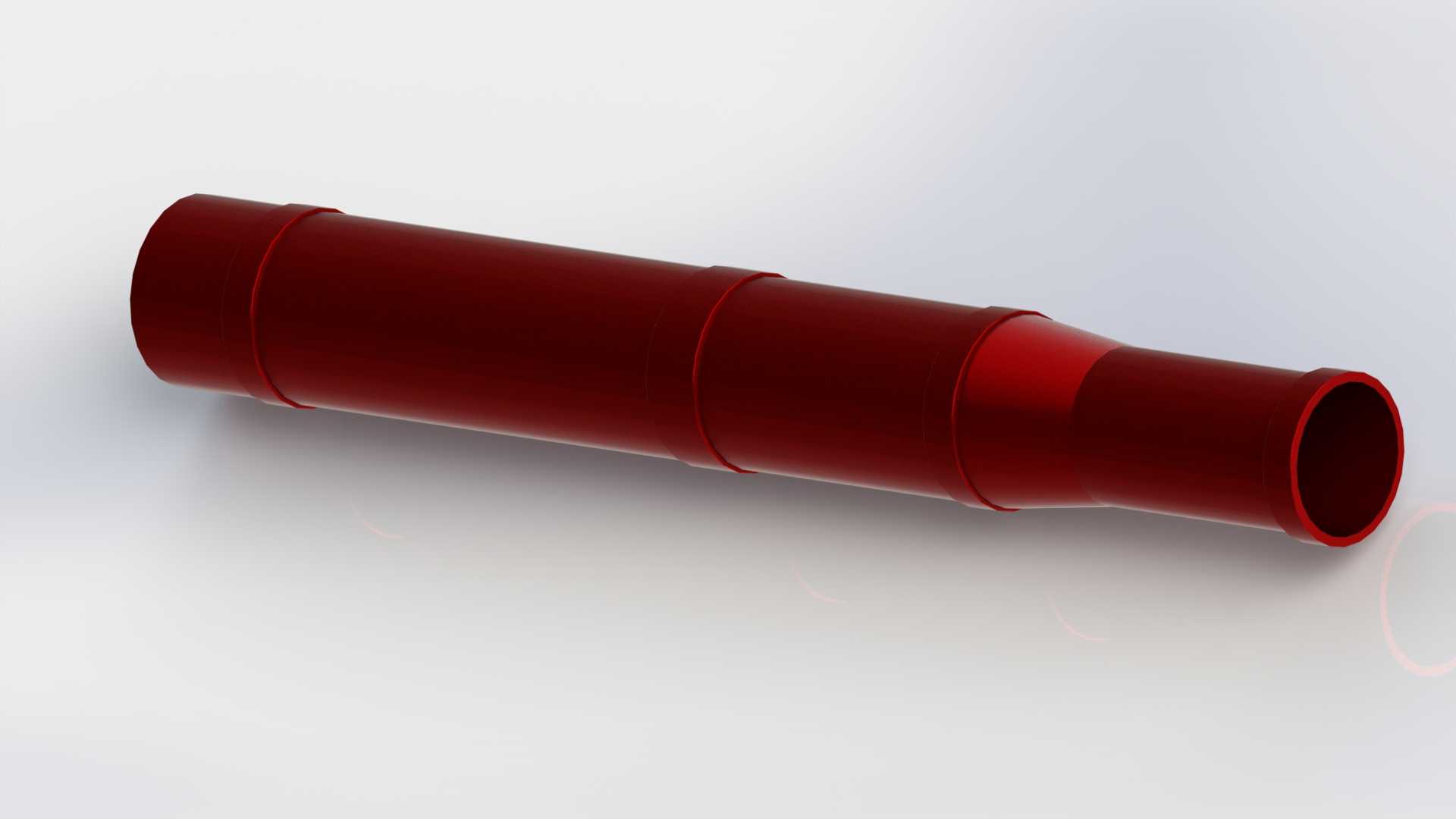

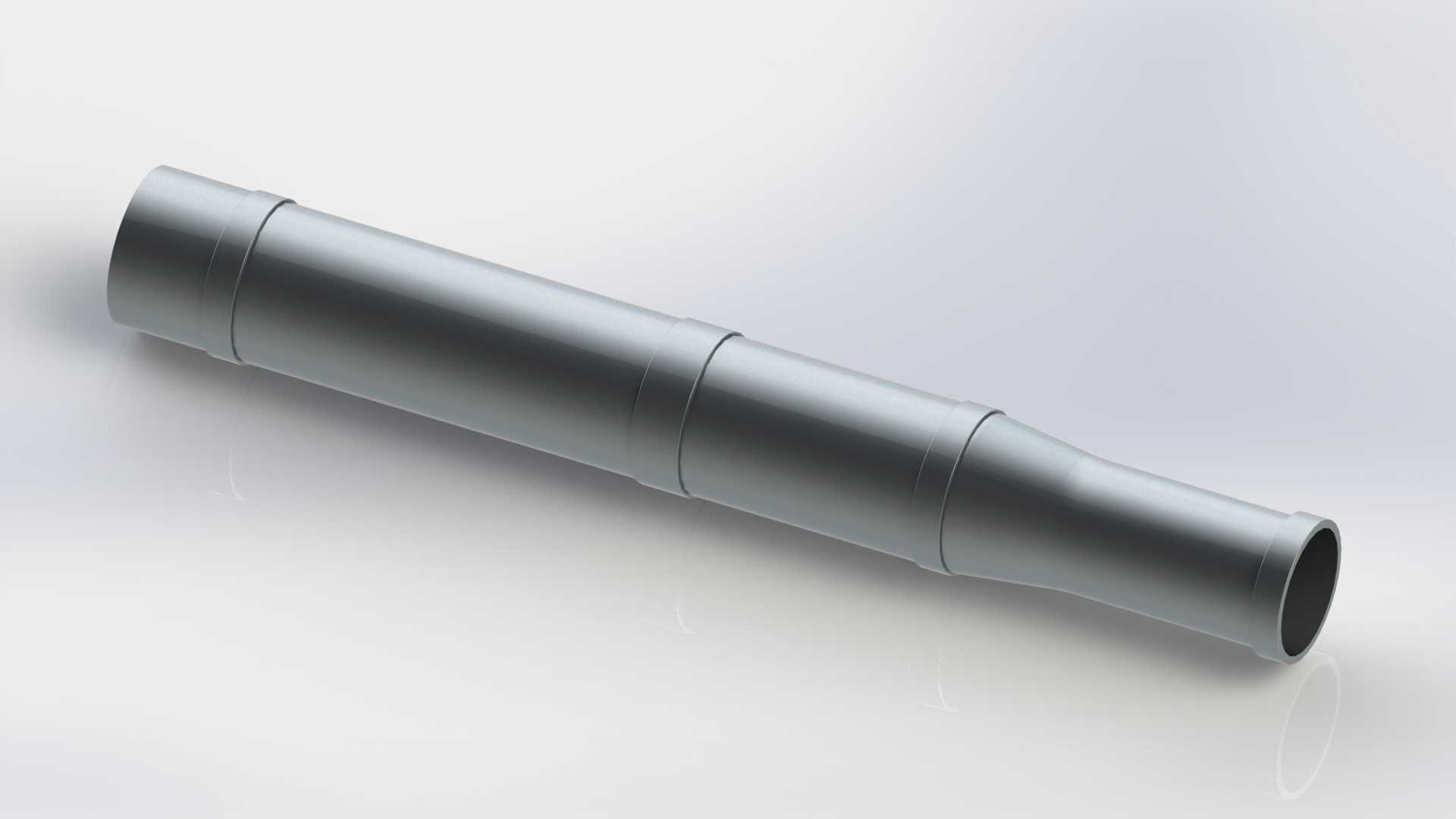

刘易斯炮主管身管结构三维数模

在轻武器及机载/车载支援武器的配套结构设计中，身管类构件的三维建模是整套武器系统结构适配的核心环节，本次呈现的刘易斯炮主管结构数模，完整还原了该类老式气冷机枪身管的分段式结构特征，可直接用于历史军械复原展示、战损模拟推演、影视道具结构设计等场景的结构参考。从实际用途来看，该主管作为刘易斯机枪的核心承压构件，承担着弹丸发射过程中导向、密闭火药燃气、承受连续射击热载荷与膛压载荷的作用，区别于现代机枪的快速更换身管设计，刘易斯炮的主管采用分段箍套式的气冷结构，外部的环形箍带既承担身管径向加强的作用，也为外部的散热套筒提供安装定位基准，这一结构特征在数模中做了完整的几何还原。从功能特性层面看，该主管的尾段设计有与机匣节套配合的定位轴肩，轴肩位置的公差带在建模时按照过盈配合的装配要求做了尺寸预留，可保证身管与机匣连接后的同轴度，避免连续射击过程中出现身管晃动影响射弹散布；身管中段的多道环形凸箍，每道凸箍的宽度、凸出于身管基体的高度都按照实物测绘比例做了还原，凸箍的外圆面设计有与散热套筒内壁配合的导向面，可保证散热套筒套装后与身管同轴，形成均匀的环形散热气道，利用射击时的枪口引流作用带动空气在气道内流动，带走身管连续射击产生的热量，这也是刘易斯机枪区别于同时代其他水冷机枪的核心结构特征。从设计思路来看，建模过程中优先保证了身管内膛轴线与外部安装基准的同轴度，所有外部环形结构均以轴线为旋转中心做回转特征建模，避免出现偏心导致的装配干涉；身管前收口段的锥度按照原品的膛口消焰器安装尺寸做了适配，锥面的粗糙度要求在数模的工艺注释中做了标注，可保证消焰器套装后定位紧密，不会出现射击过程中松动移位的问题；身管外表面的黑色氧化处理层对应的外观质感，在建模时通过外观分层做了区分，结构设计人员可直接提取该分层特征做后续的表面处理工艺模拟。关于外形尺寸与安装边界，该主管整体为长轴类回转构件，全长尺寸适配刘易斯机枪的整体布局要求，尾段安装轴颈的直径与机匣节套的安装孔尺寸匹配，安装时从机匣前端插入后通过节套上的固定销完成周向定位，不需要额外的调整垫片即可保证装配精度；身管最大外径位于中段的加强箍位置，该尺寸决定了外部散热套筒的最小内径，在做配套散热套筒设计时，需要保证套筒内壁与加强箍外圆之间留有0.2-0.3mm的间隙，既满足装配便利性，也避免射击过程中身管热胀后与套筒出现卡滞；身管前端的收口段外径小于膛口消焰器的安装内径，装配时通过锥面定位加侧面顶丝的方式完成固定，安装后消焰器的喷孔轴线与身管内膛轴线重合度偏差不超过0.1mm，可有效降低枪口跳动对射击精度的影响。在实际工程应用中，该数模可直接导入结构仿真软件，做连续射击过程中的身管热变形仿真、膛压载荷下的身管应力应变仿真，验证不同壁厚位置的结构强度是否满足设计要求；也可用于历史武器的1:1复原制作，提取模型的外轮廓尺寸做加工工艺编制，分段加工后通过焊接或者过盈装配的方式完成实物制作，避免传统测绘过程中出现的尺寸偏差；在做相关的虚拟仿真训练系统开发时，该数模可直接做轻量化处理后导入引擎，做身管部件的拆装交互、故障排查模拟等功能开发，所有的装配基准面、定位特征都在数模中做了保留，不需要二次重构即可直接使用。需要注意的是，该身管结构的环形加强箍位置是应力集中区域，在做实物加工或者仿真分析时，需要重点关注凸箍与身管基体过渡位置的圆角处理，避免直角过渡导致的射击过程中出现应力开裂；身管内膛的阳线、阴线结构在数模中做了简化处理，如果需要做内弹道仿真或者实弹射击测试，需要进一步对内膛结构做精细化建模，保证膛线的缠距、深度符合原品的设计参数。
