适配轻骑与越野摩托的后制动盘防护结构

在两轮越野载具与轻型电动两轮车的实际使用场景中，后制动盘的防护一直是容易被忽略但直接影响行驶安全的细节。日常非铺装路面行驶时，路面飞溅的碎石、泥沙很容易卡入制动盘与卡钳的配合间隙，轻则造成制动盘异常磨损、制动异响，重则在高速制动时引发制动力矩波动，带来侧滑风险；同时传动链条甩出的润滑油如果附着在制动盘摩擦面上，会大幅降低摩擦系数，直接削弱制动效能，这类故障在林道穿越、日常通勤的使用场景中出现概率极高。这款防护结构正是针对这类实际痛点开发，通过覆盖制动盘的非摩擦工作区域，从物理层面阻隔异物与油污的侵入路径。

从结构设计逻辑来看，这款防护件采用了贴合制动盘外缘弧度的曲面造型，整体轮廓完全避让开制动卡钳的运动行程与制动盘的散热风道，不会对制动系统的原有散热效率造成负面影响。安装点位完全匹配对应车型后摇臂的原有安装孔位，不需要对原车结构做任何打孔、焊接类改装，三个固定点位分别对应后摇臂上的原有螺栓位置，安装后贴合度高，不会在行驶过程中出现共振异响。防护件的边缘做了圆弧过渡处理，没有尖锐棱角，避免在车辆倾倒、人员上下车时造成剐蹭伤害，同时曲面的冲压（或注塑成型）结构自带一定的结构刚度，在受到轻度碎石冲击、轻微剐蹭时不会出现明显变形，能够持续保持防护位置的准确性。

从安装边界尺寸来看，这款防护件的内缘弧度与对应规格制动盘的外缘保持均匀的5mm间隙，既不会因为间隙过小在制动盘受热膨胀时发生摩擦干涉，也不会因为间隙过大降低异物阻隔的效果。防护件的覆盖范围从制动盘靠近链条的一侧延伸至后摇臂下方的易受冲击区域，刚好覆盖链条润滑油甩出的主要飞溅路径，以及前轮带起的泥水、碎石向后飞溅的主要落点区域，在不额外增加过多整车重量的前提下实现了最大化的防护范围。

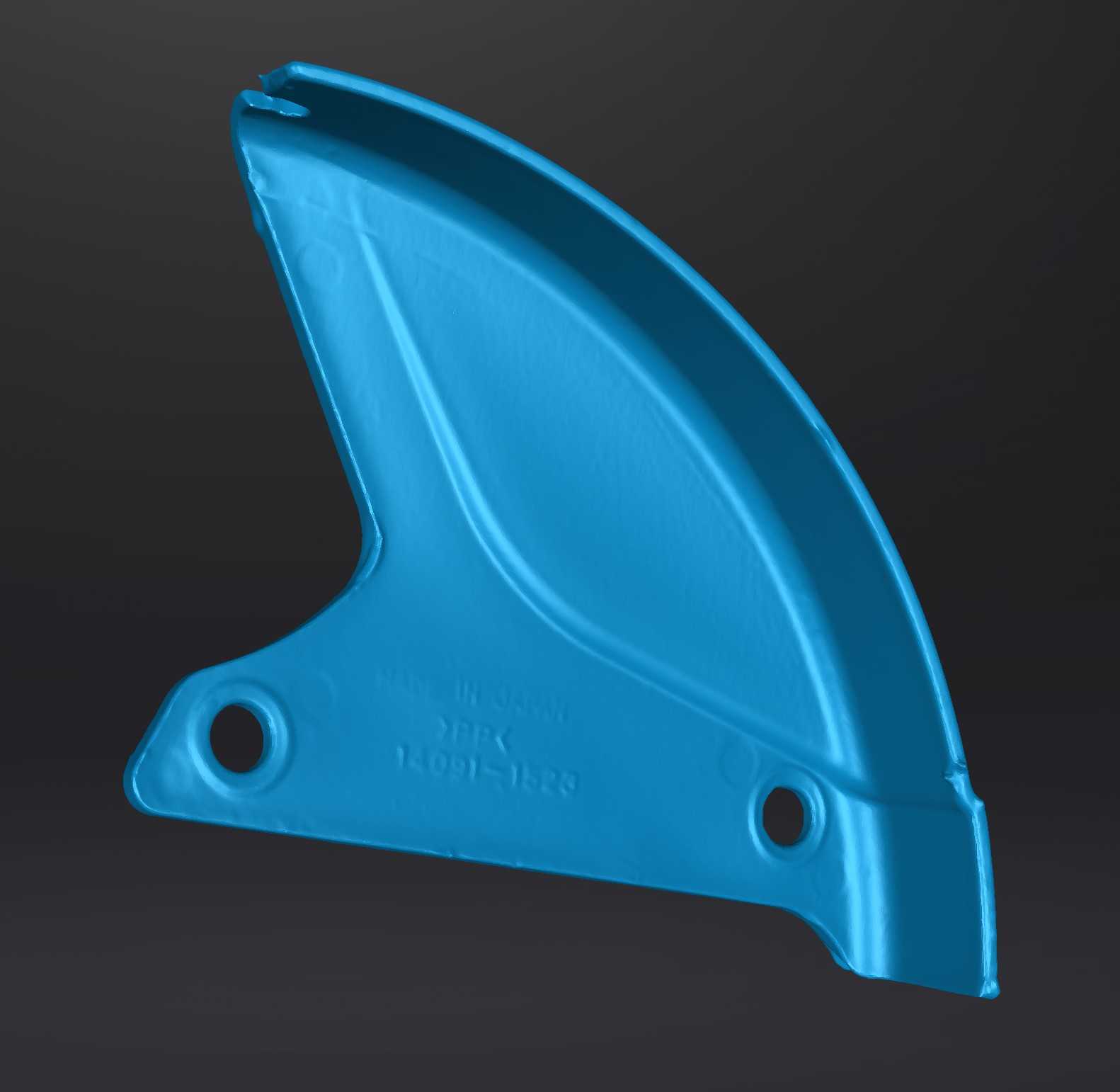

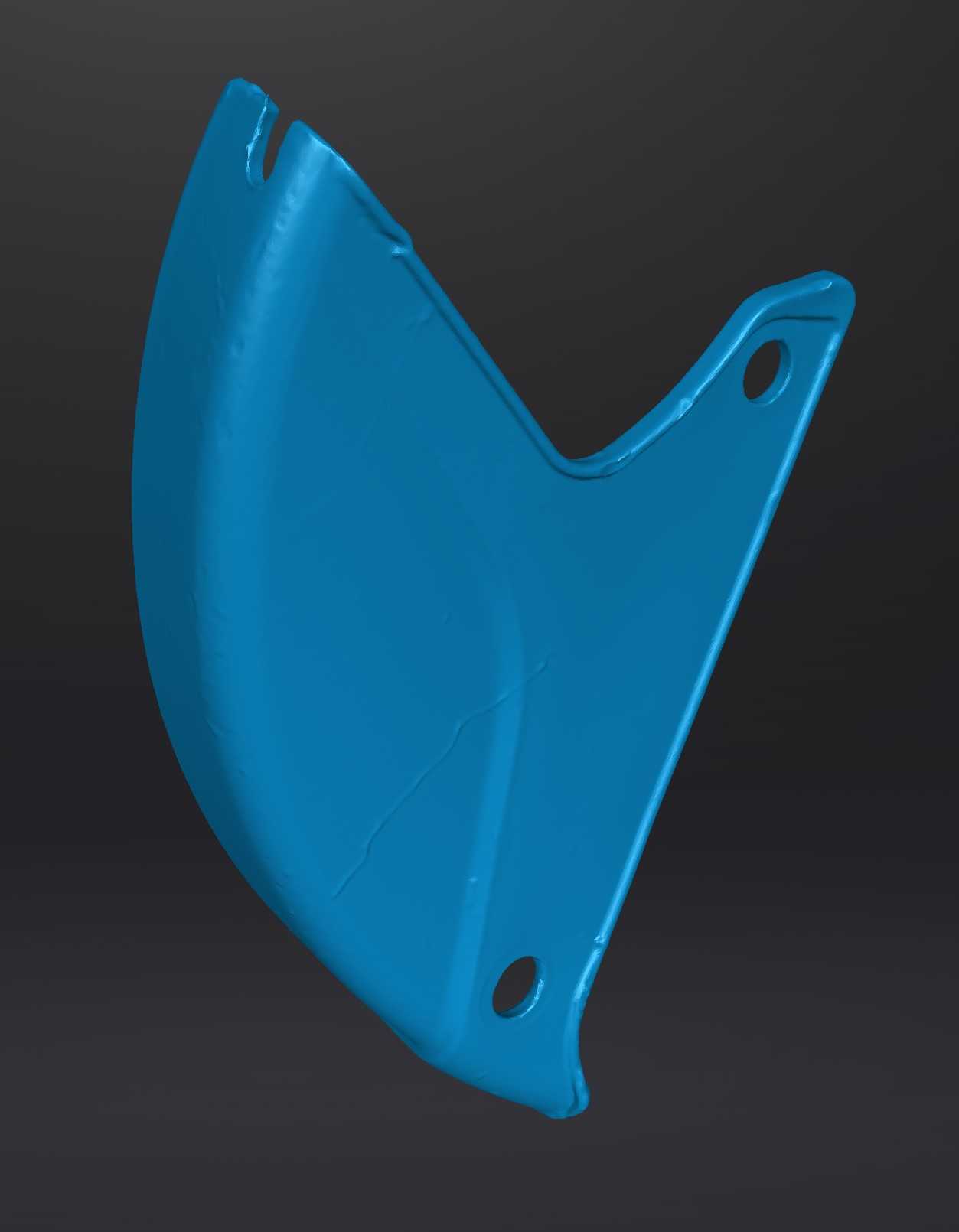

在实际工程适配层面，这款防护结构同时适配电动越野自行车与特定年份的越野摩托车型，核心原因是两类车型的后制动盘安装尺寸、后摇臂安装点位具备高度的通用性，在三维建模过程中完全按照实车扫描的点云数据做比例还原，所有安装孔的位置精度、曲面贴合度都达到了直接装车使用的要求，结构设计人员可以直接基于这个模型做适配其他同规格车型的改型设计，只需要调整对应安装点位的位置、修改局部避让轮廓即可快速衍生出适配其他车型的防护结构，大幅缩短同类型产品的开发周期。

从功能延伸的角度来看，这款防护结构除了基础的防异物、防油污功能外，还能在车辆发生侧向倾倒时对制动盘边缘形成一定的防护，避免制动盘受到侧向撞击出现变形——制动盘一旦发生侧向变形，高速转动时就会出现端面跳动，直接引发制动抖动、卡钳偏磨等连锁故障，这类故障的维修成本远高于防护件本身的成本，这也是这类防护结构在越野类两轮载具上普及率逐年提升的核心原因。建模过程中对防护件的壁厚做了针对性优化，在保证结构刚度的前提下尽可能控制壁厚尺寸，避免增加过多的簧下质量，毕竟两轮载具的簧下质量变化会直接影响操控灵活性，过重的防护件反而会降低车辆的操控表现，这也是这类外观件设计过程中需要平衡的核心工程要点。
