木工推台锯精密裁板设备结构设计

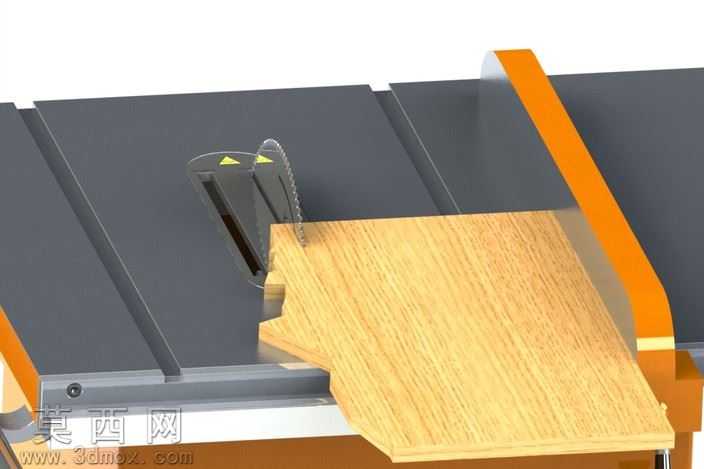

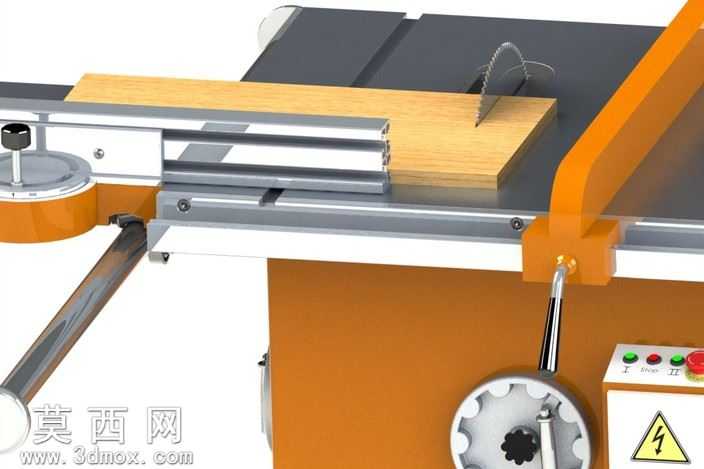

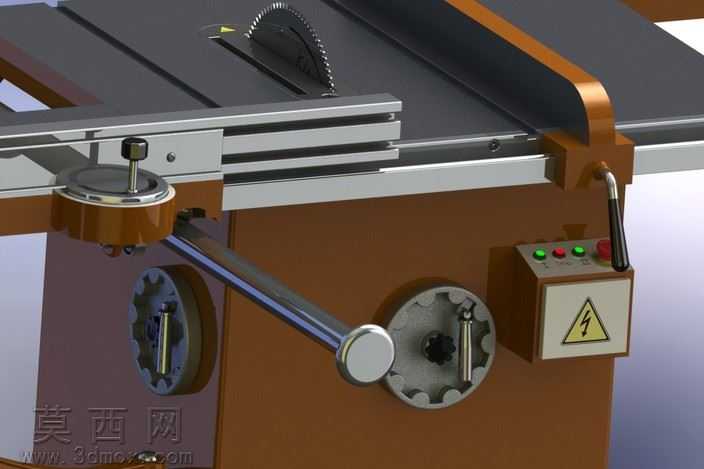

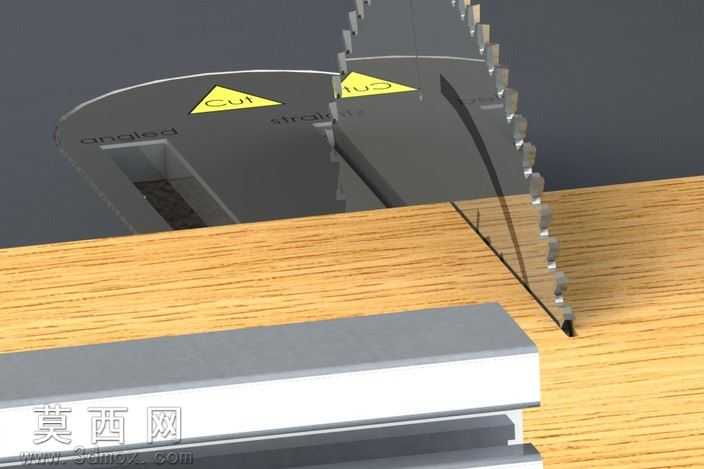

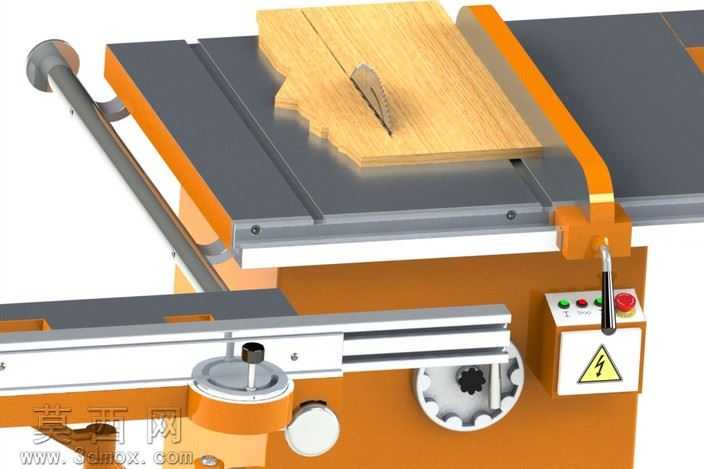

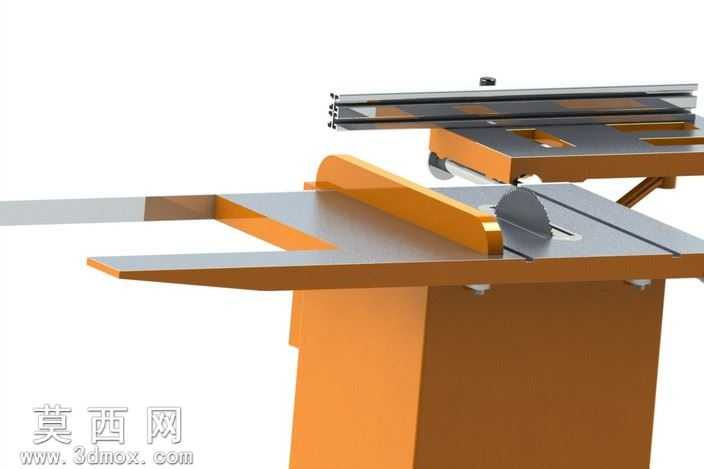

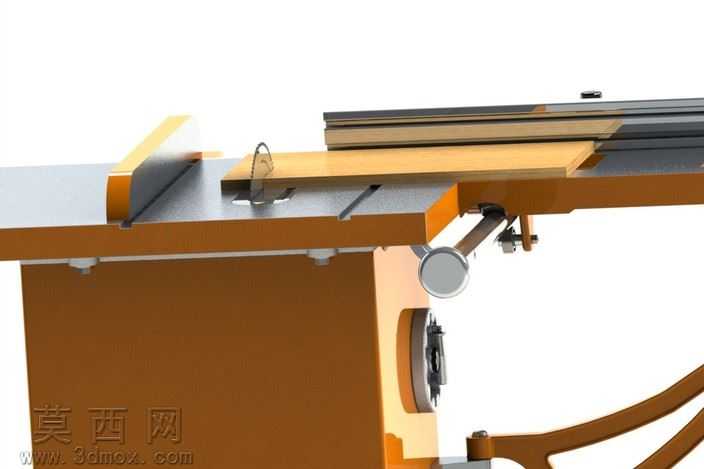

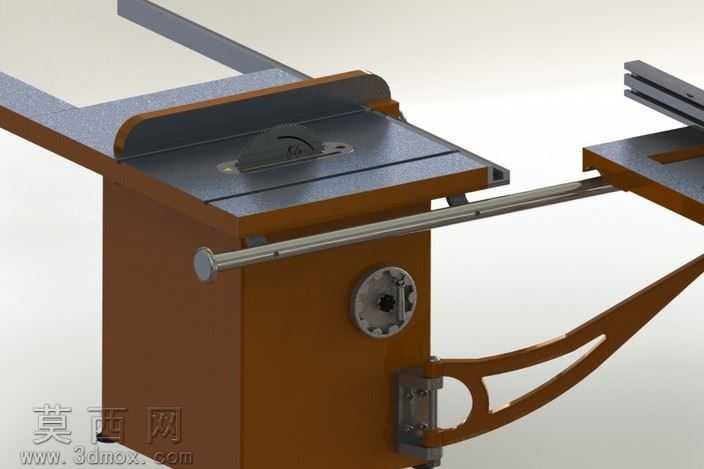

本作品为木工精密推台锯的三维结构设计模型，建模过程中严格遵循木工加工设备的实际生产尺寸规范，对设备的各个功能模块进行了1:1比例的精细化还原。建模阶段首先搭建设备的主体承载框架，明确橙色涂装的机身底座与灰色金属工作台面的装配关系，工作台面采用加厚冷轧钢板的结构设定，保证板材推送过程中的平面度与承重稳定性，台面边缘设置的橙色防护挡边结构，既起到限位导向作用，也兼顾了操作安全防护的设计需求。模型完整还原了核心锯切组件的结构，包括内嵌式锯片安装位、锯片高度调节机构、角度偏转调节结构，可直观展示锯片相对于工作台面的升降、倾斜动作逻辑，适配不同厚度、不同斜切角度的板材加工需求。推台导轨部分采用双圆柱导轨搭配滑动支座的结构设计，滑动支座上设置有锁紧旋钮与靠尺定位组件，可实现板材推送过程中的精准导向，避免裁切过程中出现走位偏差，靠尺上预留的刻度标识结构也在模型中做了细节还原，方便操作人员快速定位裁切尺寸。设备侧方的控制操作面板区域，完整建模了启停按钮、红色急停按钮、操作手柄以及高压警示标识，操作手柄连接内部的齿轮调节机构，可控制锯片的升降与角度调整，齿轮传动结构的齿形、啮合关系都做了精细化建模，清晰展示传动逻辑。机身侧面设置的废料收集口、调节手轮等附属结构也逐一还原，保证设备结构的完整性。材质渲染阶段，机身主体采用哑光橙色工业漆材质，工作台面做了磨砂金属质感处理，导轨部分做了亮面镀铬金属效果，操作按钮区分红、绿、黑不同配色还原真实工业控件质感，木质待加工板材采用原木纹理材质，清晰展示锯切加工的作业场景。整体设计围绕木工板材裁切的实际作业需求展开，兼顾了结构合理性、操作安全性与功能实用性，完整呈现了精密推台锯从外部壳体到内部传动调节机构的全部结构细节，可用于木工设备结构展示、作业原理教学、产品优化设计参考等场景。
