封闭式桌面级FDM熔融沉积3D打印设备

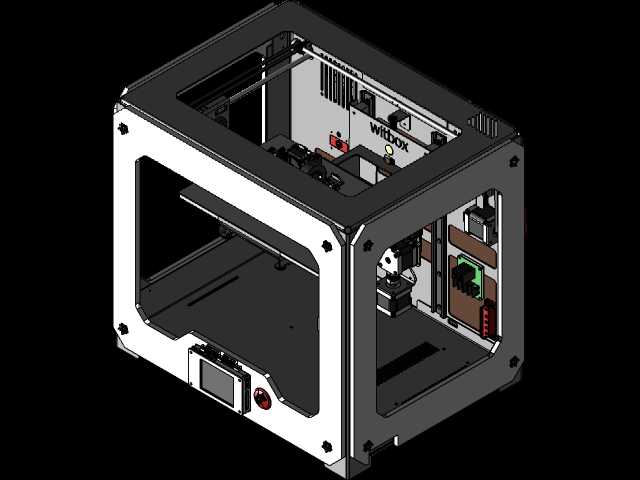

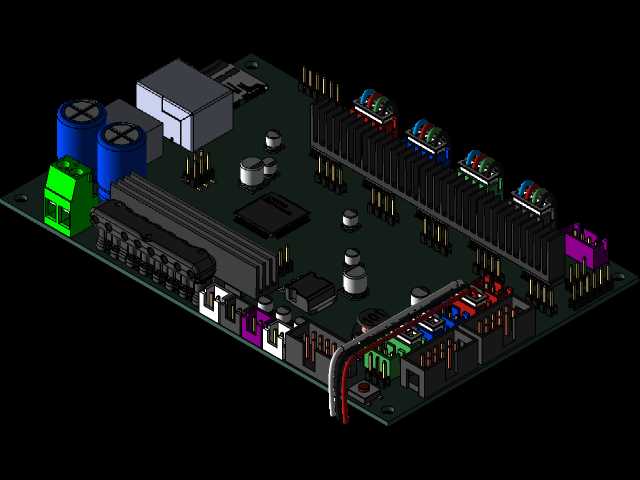

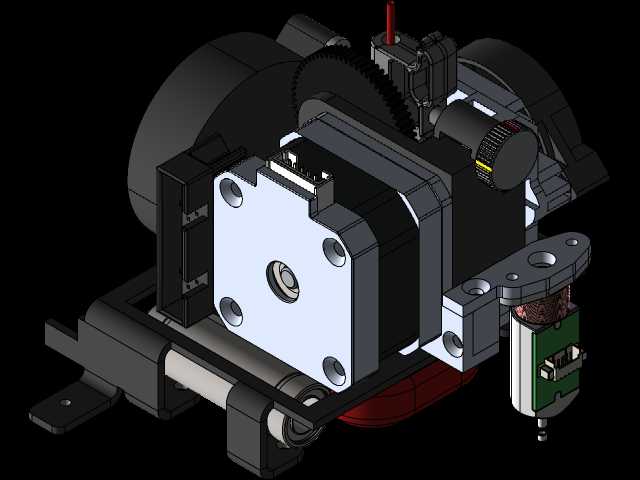

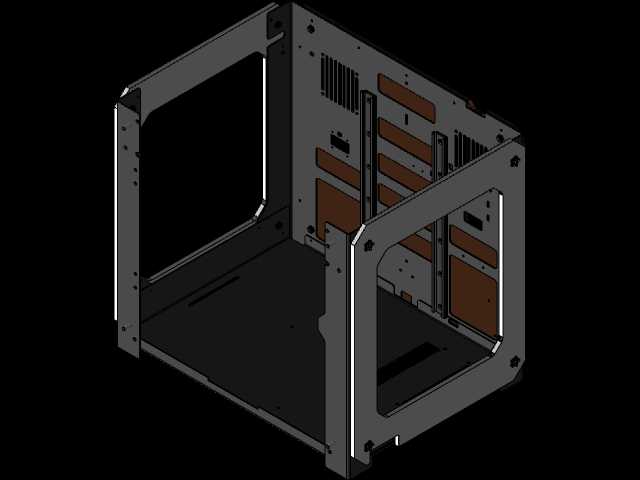

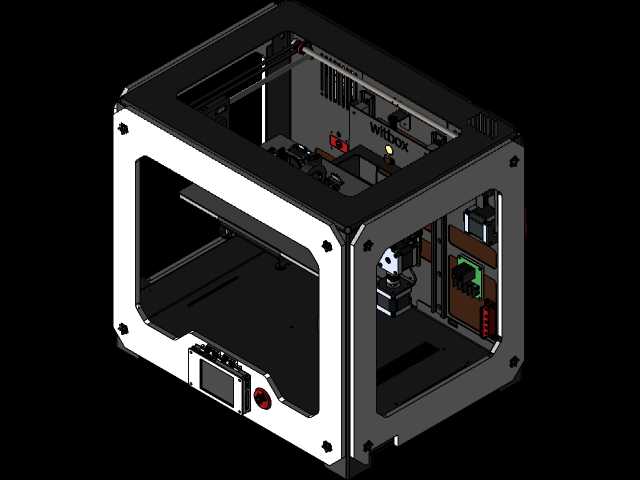

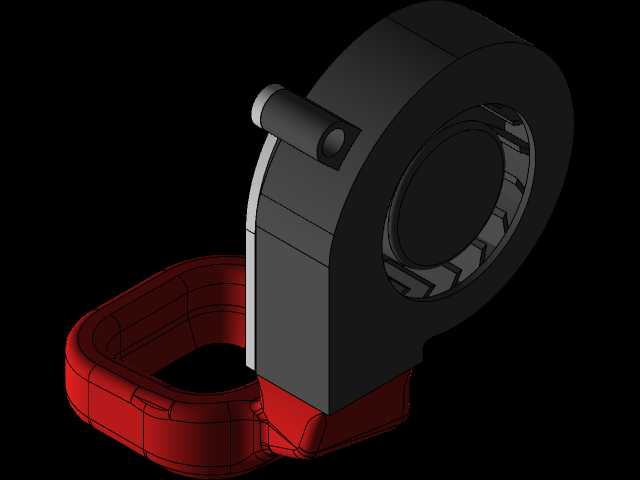

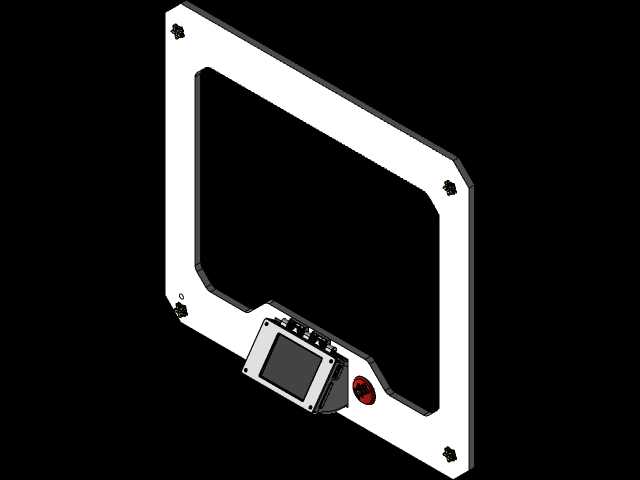

该设备属于桌面级熔融沉积成型增材制造装备，核心应用场景覆盖个人创客空间、中小微企业研发打样、高校机械设计实训、手板模型快速制作等领域，可直接完成热塑性塑料材质的功能件、验证件、外观样件加工，无需额外开模工序，能大幅缩短产品研发初期的样件迭代周期。设备采用全封闭箱式框架结构，外框采用拼接式钣金与型材组合承载结构，外层面板预留透明观察窗，可全程观察打印舱内的成型过程，同时封闭舱体能够减少舱内温度与外界环境的对流交换，降低ABS等易翘曲材料打印过程中的层间开裂、边角翘曲风险，适配PLA、ABS、PETG等多种常用熔融沉积耗材的加工需求。运动系统采用笛卡尔坐标传动布局，X轴负责打印头横向移动，Y轴负责成型平台纵向进给，Z轴通过双丝杆传动带动成型平台完成垂直方向的层厚进给，传动部件全部内置在框架内部，可减少外界粉尘、杂物落入传动导轨影响运动精度，同时降低运动过程中产生的噪音向外传递。打印头组件集成了加热块、喉管散热、耗材进给挤出机构，可适配不同口径的喷嘴更换需求，小口径喷嘴可实现高精度细节零件打印，大口径喷嘴可提升大尺寸零件的打印效率，挤出机构的送料轮采用防滑齿形结构，可稳定输送不同直径公差的耗材，减少打印过程中出现的断料、送料打滑问题。成型平台采用调平结构设计，平台表面覆盖耐高温贴合耗材，可提升首层打印的附着力，减少打印过程中零件脱落的概率，平台加热模块可根据耗材类型调整表面温度，进一步降低大尺寸零件的翘曲变形概率。设备正面下部集成了人机交互操作模块与控制接口，可直接通过操作面板完成参数设置、打印任务启动、温度监控等操作，无需全程连接上位机，内置的控制主板集成了步进电机驱动、温度采集、运动控制模块，可独立完成G代码解析与运动轨迹规划，支持脱机打印功能。机箱内部预留了控制电路、电源模块的独立安装仓位，将强电部件与运动传动区域做物理分隔，既方便后期的维护检修，也能避免电路部分受到打印过程中产生的粉尘、耗材挥发物影响，提升设备长期运行的稳定性。整机安装边界适配常规桌面放置需求，底部预留防滑支撑脚，无需额外固定安装即可稳定运行，设备框架的拼接结构采用标准化紧固件连接，所有零部件均可单独拆卸更换，后期维护时可单独替换磨损的传动部件、损坏的面板组件，无需整体更换框架，降低长期使用的维护成本。设备内部的走线全部采用隐藏式布线设计，线缆沿框架内部的走线槽布置，避免运动过程中出现线缆剐蹭、拉扯的问题，同时也让设备内部布局更加规整，方便后期排查线路故障。从结构设计逻辑来看，该设备优先平衡了桌面级设备的占用空间与成型尺寸，在有限的机箱体积内最大化利用内部空间布置运动行程，同时兼顾了设备运行的稳定性、维护便捷性与不同耗材的适配能力，既满足入门用户的基础打印需求，也能支撑有一定经验的用户完成零部件改装、参数调试，实现更高要求的零件打印作业。
