泡沫切割机用四轮导向滑块结构设计

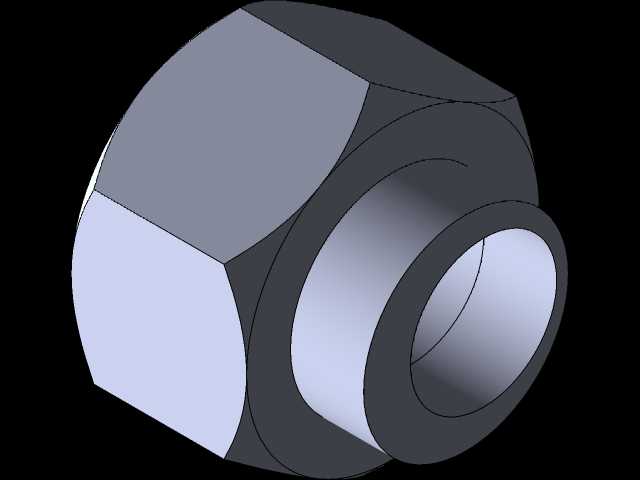

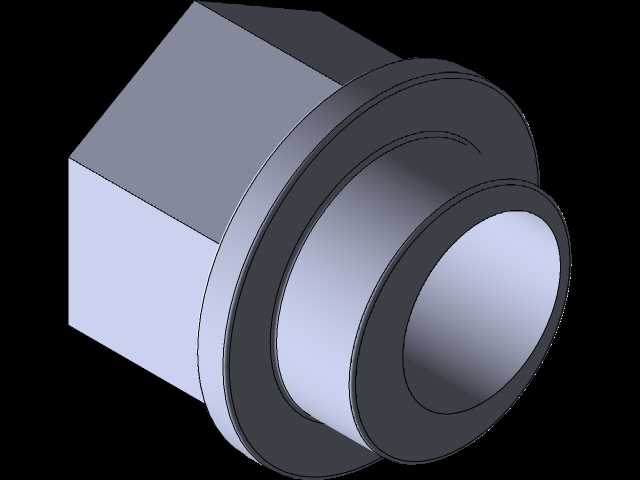

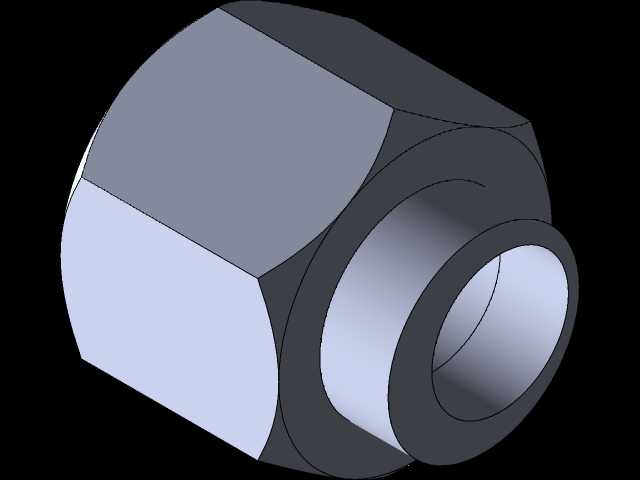

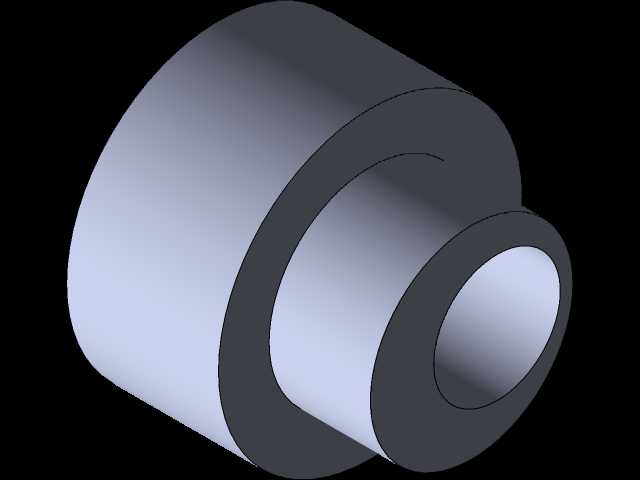

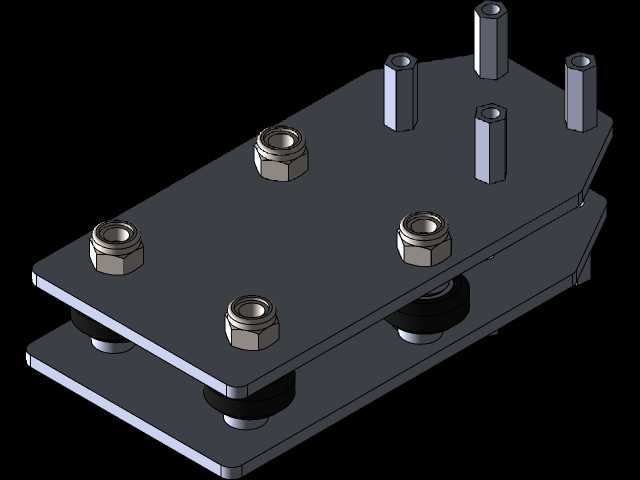

在非标泡沫切割设备的直线运动单元设计中，导向滑块的运行平顺性直接决定了电热丝切割泡沫坯料的断面精度，尤其是针对低密度EPS、EPE泡沫材料的仿形切割场景，滑块的运行卡顿、侧向间隙过大都会直接导致切割面出现波浪纹、尺寸超差等问题，这套四轮结构滑块正是针对这类轻载直线运动场景开发的导向承载部件。从实际应用场景来看，这类滑块主要配套直径适配的圆柱光轴导轨使用，多用于小型台式泡沫切割机的横移刀架、立式泡沫切割设备的Z向升降滑台，也可移植到3D打印机的运动轴系中作为轻量化承载部件，适配10kg以内的动载荷工况，完全满足泡沫切割、小型3D打印这类低负载、高平顺性要求的运动场景。从功能特性上看，这套滑块采用上下双层板夹装的结构形式，四个带轴承的滚轮对称分布在安装板两侧，滚轮采用内凹的圆弧轮面，能够完全包覆圆柱导轨的外圆柱面，相比传统的双轮悬臂滑块，四轮对称布局可以同时承受径向的上下、左右四个方向的载荷，不会出现悬臂结构导致的轮组偏磨、运行翘头问题；上下两层安装板之间设置了弹性缓冲垫，能够吸收设备运行过程中产生的微小振动，避免滚轮与导轨硬接触产生的跳动传递到切割执行端，保证切割过程中刀架的运行稳定性；板件上预留的多个内螺纹安装柱，既可以用来固定切割刀架、加热丝固定座等执行部件，也可以根据实际安装需求调整执行部件的固定位置，不需要额外在滑块板上二次钻孔攻丝，降低现场改装的工作量。从设计思路层面，这套滑块没有采用传统直线导轨滑块的高刚性高成本设计路线，而是针对轻载高速的运动场景做了适配优化：轮组采用标准的微型深沟球轴承作为转动核心，转动阻力小，采购成本低，后期维护更换方便；上下夹板采用平板式结构，加工工艺性好，只需要通过激光切割、简单的铣面钻孔工序就可以完成加工，不需要复杂的型腔加工，适合小批量非标设备的快速生产制作；连接螺栓与防松螺母的配合结构，既可以通过调整螺母的锁紧程度来调整上下夹板的间距，进而调整滚轮与导轨之间的预紧力，消除轮组与导轨之间的配合间隙，也可以在滚轮出现磨损后快速调整间隙，延长整套滑块的使用寿命，不需要整体更换部件。从安装边界与尺寸适配来看，这套滑块的整体安装轮廓为扁平矩形结构，横向宽度适配常用的20mm直径圆柱光轴导轨的安装间距，安装板上的滚轮安装孔位按照对称度公差0.02mm的精度设计，保证四个滚轮的轮面中心能够与导轨中心完全重合，避免出现卡滞问题；板上预留的安装柱高度统一为15mm，内螺纹为标准M4规格，能够兼容市面上大多数小型3D打印机、泡沫切割机的标准配件安装尺寸；滑块整体厚度控制在30mm以内，在设备上安装后不会占用过多的Z向空间，能够有效压缩设备的整体外形尺寸，适合台式小型设备的紧凑布局设计。在实际装配调试过程中，只需要将四个滚轮卡入配套的圆柱导轨，调整锁紧螺母的预紧力，保证滑块能够在导轨上无卡顿滑动，同时没有明显的侧向旷量即可完成装配，不需要复杂的刮研、配磨工序，对装配人员的技术要求较低，非常适合非标设备的快速组装调试。轮组的轴承自带防尘盖，能够阻挡泡沫切割过程中产生的细小泡沫碎屑进入轴承内部，延长轴承的维护周期，在常规车间环境下连续运行半年以上不需要加注润滑脂，降低设备的日常维护成本。相比市面上常见的3D打印塑料滑块，这套金属结构的滑块刚性更好，长期运行不会出现塑料蠕变导致的间隙变大问题，运行精度保持性更好；而相比标准的直线导轨滑块，这套四轮滑块的成本仅为同规格直线导轨滑块的五分之一，同时对导轨的安装平行度公差要求更低，即使两根平行导轨的安装平行度存在0.1mm以内的误差，滑块也可以通过自身的结构间隙补偿顺利运行，降低了设备机架的加工精度要求，进一步压缩整套设备的制造成本，非常适合面向教学、个人DIY、小型加工坊使用的轻量化泡沫切割设备、桌面级3D打印设备使用。
