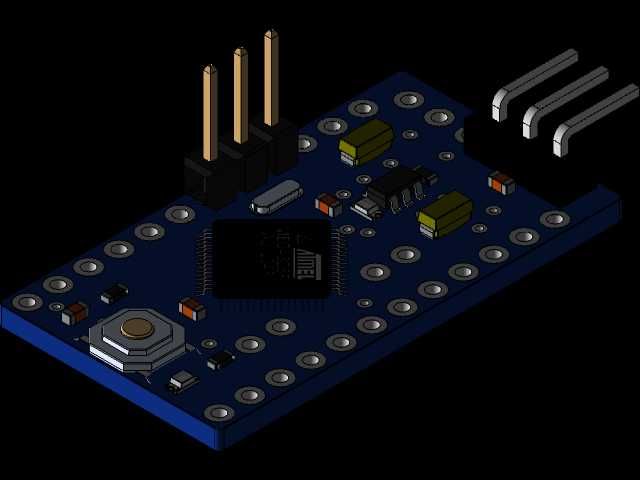

直插排针接口核心控制电路板结构设计

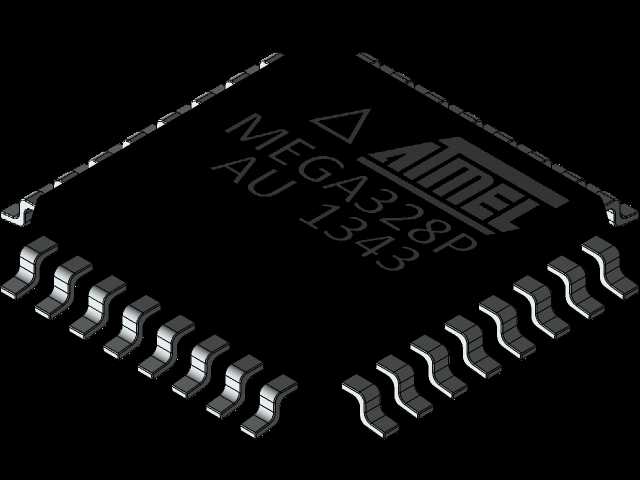

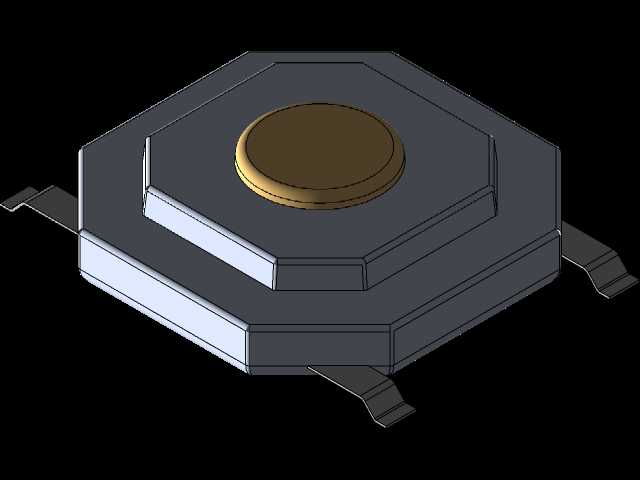

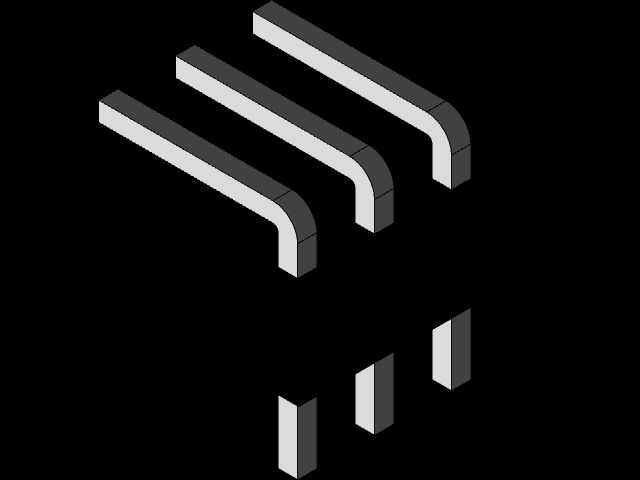

这款电路板的结构设计围绕嵌入式核心控制场景展开，在做三维建模时首先要考虑的是实际装机后的安装边界，板体整体采用矩形切角设计，四个角预留的金属化安装孔位孔径统一，孔位中心到板边的距离严格按照通用工控板卡的安装规范设定，能够直接适配标准间距的铜柱固定，不需要额外做安装转接件，装机时可以直接固定在设备的电控仓内，减少装配环节的额外加工工序。板上的元件布局完全遵循信号流向逻辑，核心主控芯片布置在板体中心区域，周边的去耦电容全部贴近芯片电源引脚布置，尽可能缩短电源回路的走线长度，降低高频工作时的电源纹波干扰，这部分在建模时需要精准对应元件的实际封装尺寸，尤其是贴片电容、电阻的焊盘位置，要和实际SMT贴片的工艺要求匹配，避免出现建模尺寸和实际生产偏差导致的贴装偏移问题。板边布置的直插排针采用错位高度设计，三组立式排针分布在板体一侧，弯针排针布置在相邻侧边，不同排针的引脚定义对应电源输入、信号输出、调试接口三类功能，建模时特意区分了直插和弯针的结构形态，弯针的折弯半径、引脚伸出长度都按照实际接插件的尺寸参数还原，能够直接和配套的排线母座对插，不需要额外调整接插件位置。板载的轻触按键布置在板体边角位置，按键的帽体高度略高于周边贴片元件，装机后不会被周边结构件遮挡，方便现场调试时直接按压操作，按键周边预留了足够的手指操作空间，不会出现按压时碰到周边元件的情况。板上的晶振元件贴近主控芯片的时钟引脚布置，建模时还原了晶振的金属屏蔽外壳结构，周边预留了铺地的位置，实际生产时可以在晶振下方做接地屏蔽处理，降低时钟信号的对外辐射干扰。所有贴片元件的高度都做了统一管控，最高的直插排针引脚高度控制在统一尺寸范围内，板体整体的元件最高高度没有超出常规嵌入式控制板的厚度限制，能够适配绝大多数封闭电控盒的内部安装空间，不会出现盒盖扣合时挤压元件的问题。在做结构校验时，特意核对了所有元件的干涉情况，电解电容、贴片芯片、接插件之间都预留了足够的安全间距，既满足SMT贴装时的元件间距要求，也满足高压引脚之间的电气安全间隙，避免出现高压爬电距离不足的问题。板体的走线区域在建模时预留了足够的铺铜空间，电源回路的走线宽度按照最大载流要求设定，信号走线的路径避开了板上的安装孔位和结构固定区域，不会出现固定螺丝压断走线的问题。这款控制板可以直接应用在小型自动化设备的核心控制场景，也可以作为传感器采集节点的主控板使用，板上预留的扩展接口能够外接多种传感模块，不需要额外做接口转接，硬件结构的通用性较强，能够适配多类小型电控场景的装机需求。建模过程中对所有接插件的插拔方向做了结构校验，弯针排针的出线方向朝向板体外侧，直插排针的插拔方向垂直于板体，装机后排线的走向不会和板上元件产生干涉，布线时可以顺着排针出线方向整理线束，减少电控仓内的线束杂乱问题。板上的LED指示灯布置在板边靠近排针的位置，装机后可以通过电控仓的预留观察孔直接看到指示灯状态，不需要拆开设备外壳就能判断设备运行状态，这部分的位置设计充分考虑了现场运维的实际需求，减少运维时的拆盖工作量。
