商超展示用锁定式板墙挂钩结构设计

做商超展示配套结构设计快八年，这类锁定板墙钩是终端陈列系统里最容易被忽略但又直接影响运维效率的小零件，很多刚入行的结构工程师做这类小件总觉得随便画个杆加个钩就行，实际落地的时候问题一堆，要么挂了重物容易掉，要么拆换的时候卡得死拆不下来，要么装到槽板上晃荡间隙大，挂点偏移影响陈列整齐度。

先从实际应用场景说，这类挂钩主要适配商超、便利店、文创店的槽式展示墙板，也就是大家常说的槽板墙，日常用来挂装袋装零食、小包装文具、饰品、袋装五金配件这类轻量化陈列货品，和普通无锁定的挂钩比，核心差异就是带了尾部的锁定卡扣结构，不会因为顾客拿取货品的时候带动力度大就把挂钩从槽板里扯出来，之前做连锁便利店供应链配套的时候，旧款无锁定挂钩每月的损耗和脱落率能到12%，运维人员每天巡场都要挨个按紧挂钩，换了带锁定结构的款之后，脱落率直接降到1%以内，省了非常多现场运维的人工成本。

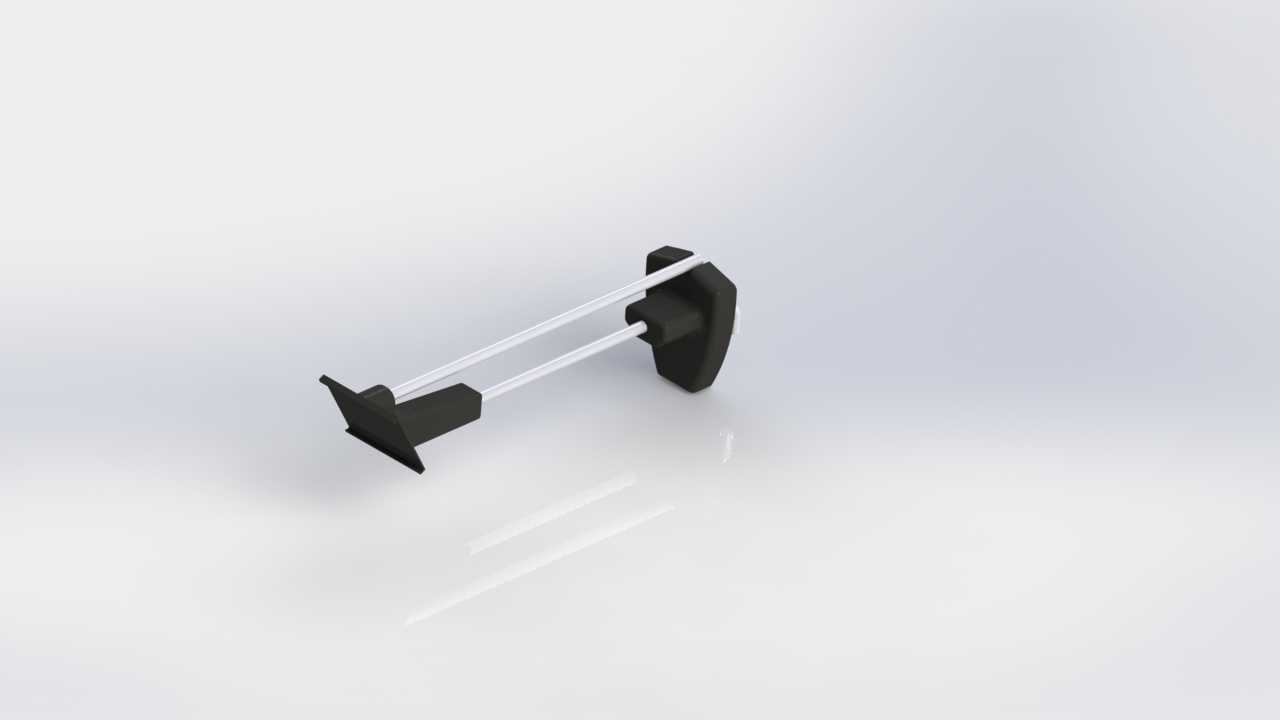

说回这个结构本身的功能特性，整个零件分三个核心功能段：前端的承托钩头、中间的挂装杆身、尾部的锁定卡接座。前端钩头做了上翘的止挡边，角度大概是12度，这个角度是反复调过的，挂装带挂孔的商品袋的时候，不会因为商品轻微滑动就从钩头滑出去，同时钩头的边缘做了R0.8的圆角，不会刮破商品的包装塑料袋，之前有款竞品钩头做的直角锐边，挂那种薄PE袋的零食，三天就刮破二十多袋，货损全算在陈列配件供应商头上，赔了不少钱。中间的杆身是双杆平行结构，比单杆的抗扭性能好很多，单杆挂钩挂偏重的货品的时候，杆身容易绕轴线转，钩头歪了商品就滑下来，双杆结构卡进槽板之后，整个杆身不会发生周向转动，挂装的时候始终保持钩头水平朝上，哪怕挂到额定承重上限，杆身的挠度也控制在2mm以内，不会出现肉眼可见的下弯。

尾部的锁定结构是整个设计的核心，卡接座做了带弹性倒刺的卡扣，安装的时候只要对准槽板的卡槽推到底，倒刺就会自动卡在槽板的背面卡槽里，不需要额外的螺丝或者紧固件固定，安装效率比螺丝固定的款高80%，一个运维人员一小时能装近两百个，要是用螺丝固定的款，一小时装三十个都费劲。同时这个锁定结构不是死锁，要拆换挂钩位置的时候，只要用个平口小螺丝刀从槽板缝隙伸进去顶开弹性倒刺，就能把挂钩抽出来，不会破坏槽板的表面，也不会在槽板上留下螺丝孔，方便门店根据货品调整陈列布局，这也是现在连锁零售客户特别看重的点——毕竟现在门店的陈列调整频率很高，逢年过节、做促销活动都要改陈列位，要是配件拆不下来或者拆了破坏墙板，后续的调整成本会非常高。

再讲设计时候的尺寸和安装边界考量，首先适配的是市面上通用的30mm中心距槽板，卡槽的宽度标准是4mm，所以尾部卡接座的插入片厚度做的是3.8mm，留了0.2mm的安装间隙，插进去的时候不会卡涩，同时间隙又不会太大导致挂钩晃荡。杆身的长度做的是150mm，这个长度是经过终端调研的，刚好能挂下常规尺寸的袋装商品，不会因为杆太长导致挂的货品突出货架太多撞到通道里的顾客，也不会因为杆太短挂不下带厚包装的商品。钩头的承重面宽度做的是12mm，适配市面上绝大多数商品的挂孔尺寸，不会出现挂孔太小套不进去的情况。整个零件的安装不需要额外的工具，只要对准卡槽推入即可，安装完成之后，挂钩和槽板表面的贴合间隙控制在0.3mm以内，不会出现翘边的情况，整体外观整齐，没有突出的尖锐部分，不会刮到过往顾客的衣物或者皮肤，符合零售终端的安全要求。

之前做结构验证的时候，我们专门做过拉拔测试，这个锁定结构的静态拉拔力能到120N，也就是垂直挂12kg的重物都不会把挂钩从槽板里拉出来，而日常零售场景里单钩挂的货品重量基本不会超过2kg，安全冗余非常足，哪怕是顾客使劲拽挂钩拿取最里面的商品，也不会把挂钩拽下来。另外整个零件是一体注塑成型的，用的是增韧PP材质，弹性卡扣部分的疲劳寿命测试过，反复拆装500次之后，卡扣的卡紧力还能保持初始值的80%以上，完全满足门店三到五年的使用周期要求，不会因为反复拆装就导致卡扣断裂失效。

很多人觉得这类小五金件没什么技术含量，实际上每一个尺寸、每一个角度都是结合现场使用场景反复打磨出来的，差个一两毫米、角度差个两三度，实际用起来的体验就会差很多，做这类终端陈列配件的结构设计，不能只坐在电脑前看尺寸画模型，得真的到门店现场去看运维人员怎么装、顾客怎么拿商品、日常使用的时候会出现什么问题，才能把结构做的贴合实际使用需求，而不是画出来的模型看着好看，一到现场用就全是问题。
