带锁定销结构的面板快装连接组件

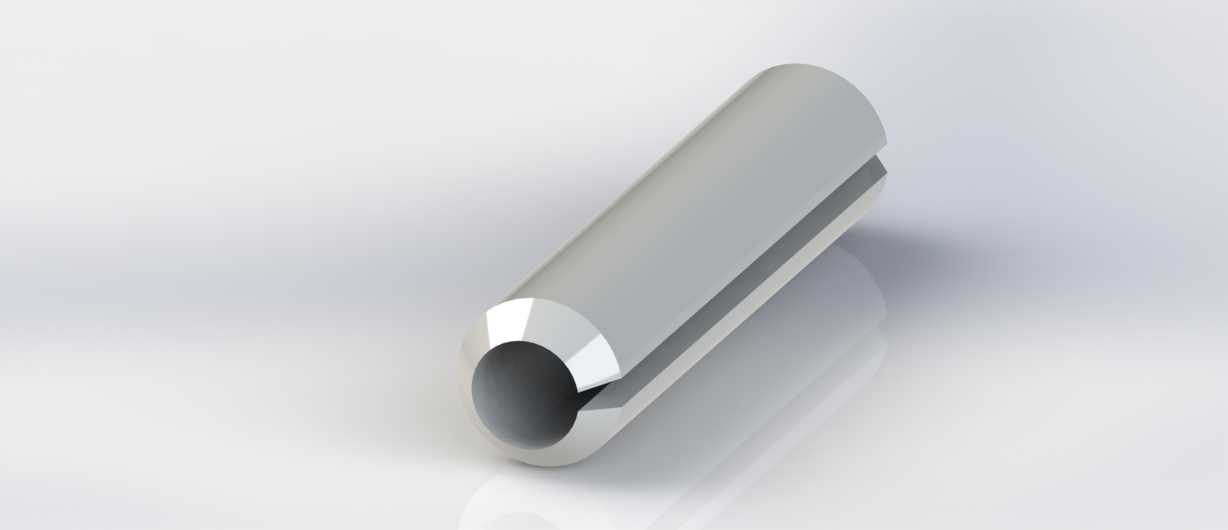

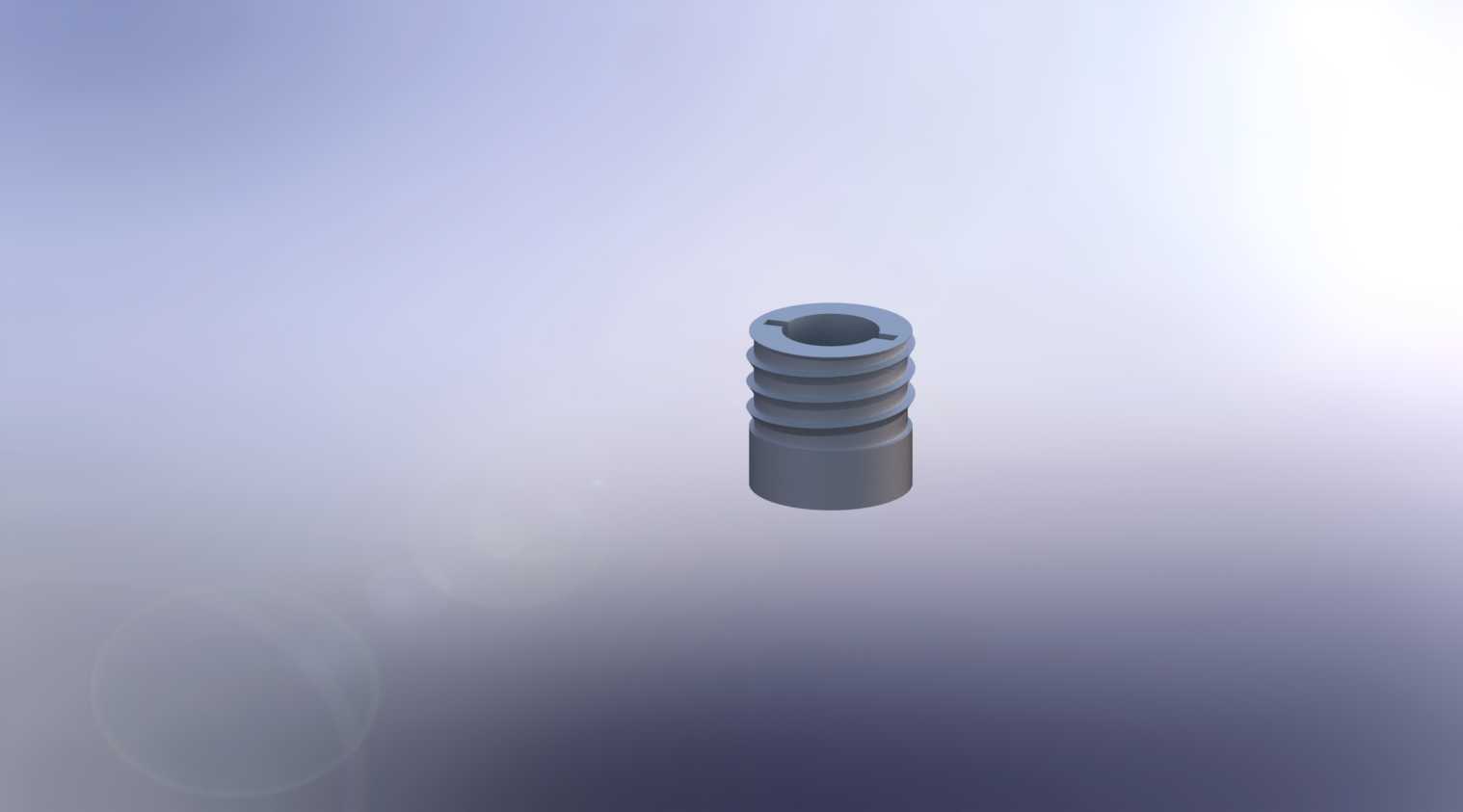

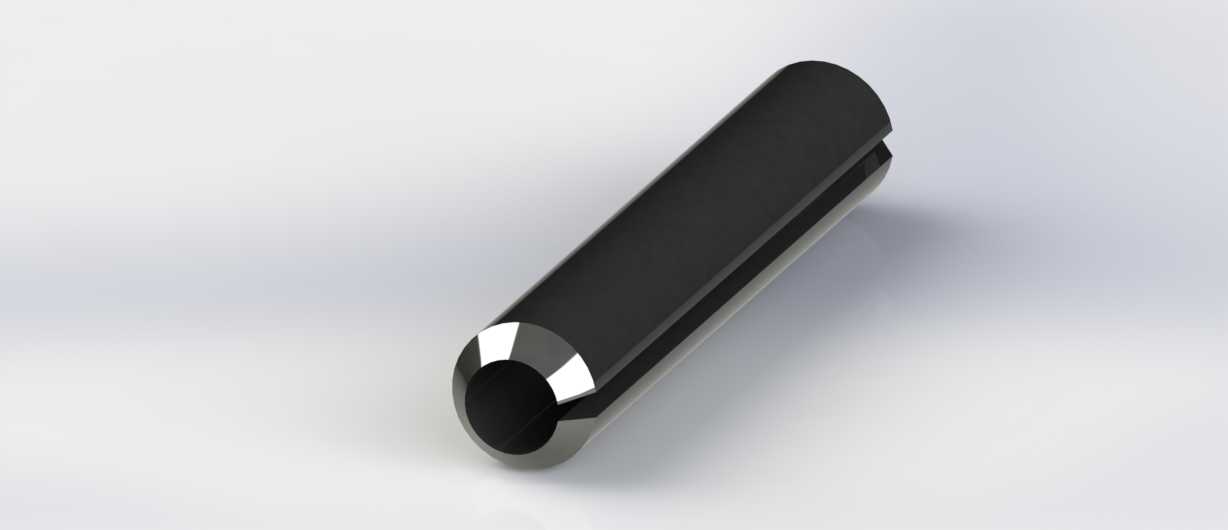

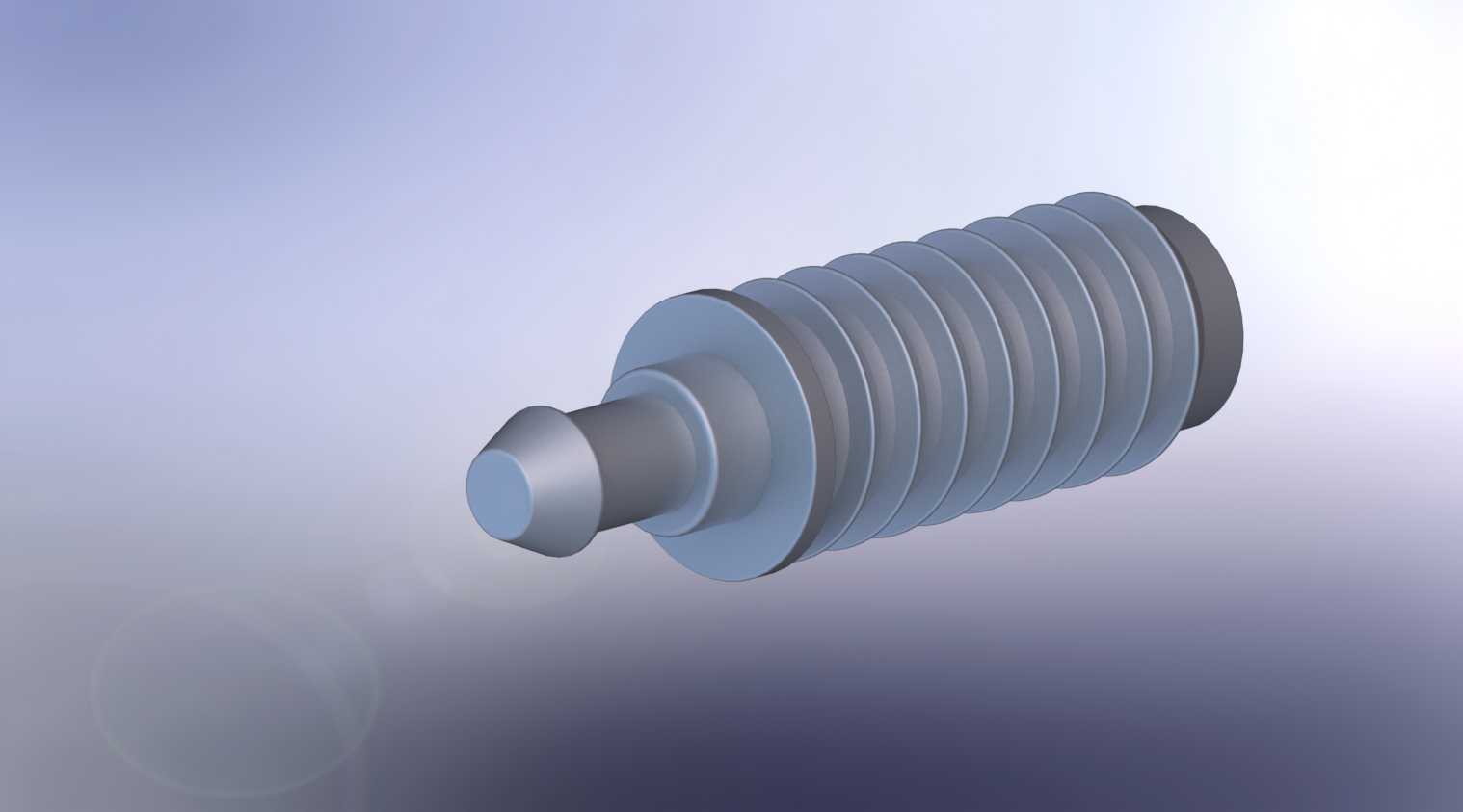

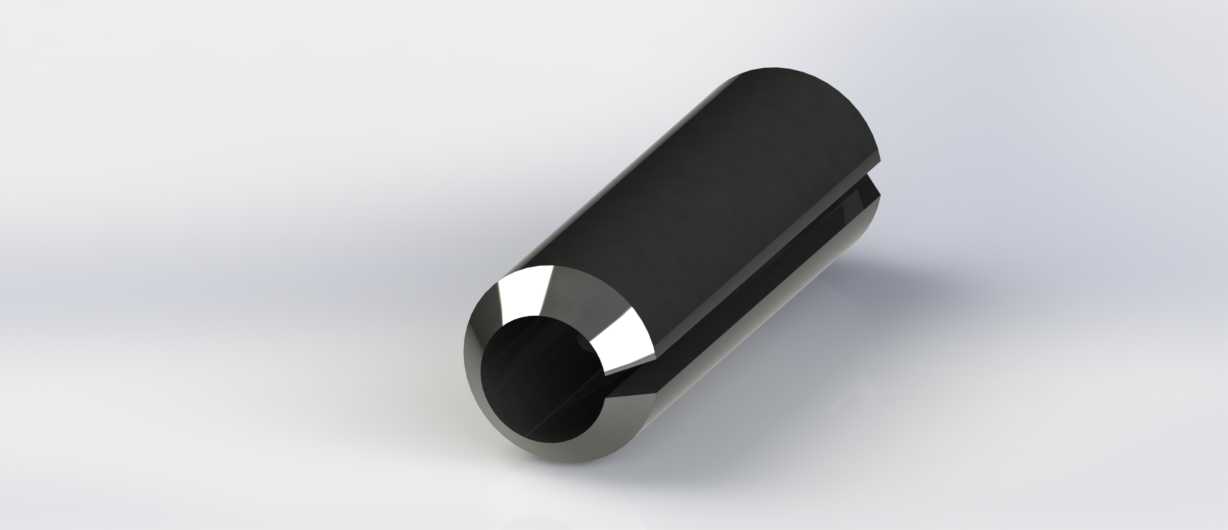

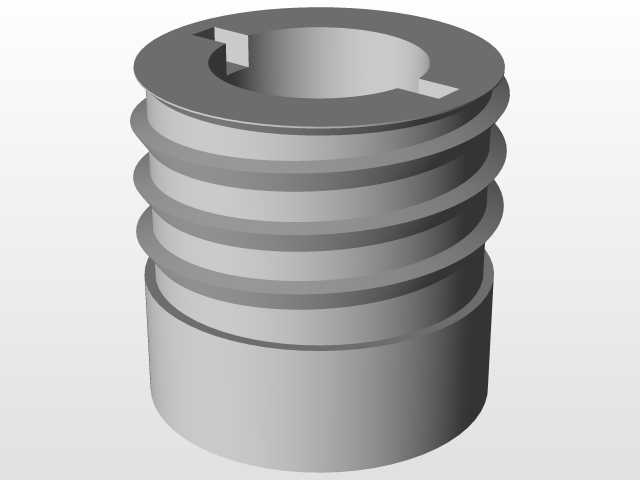

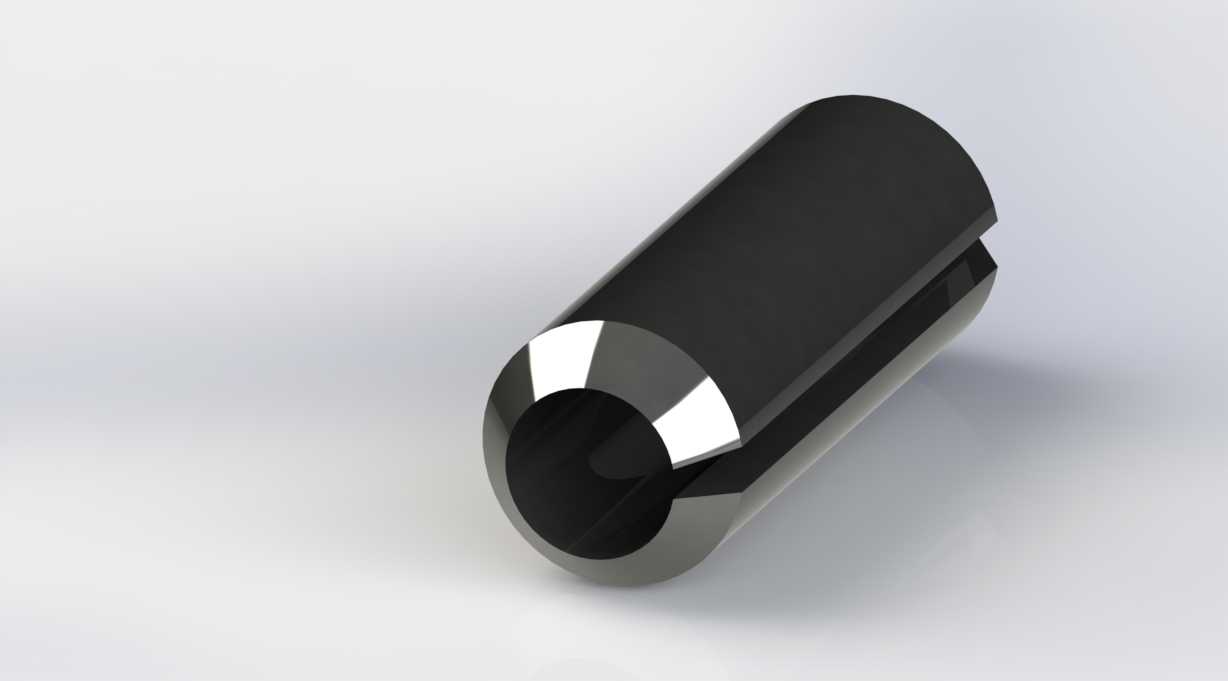

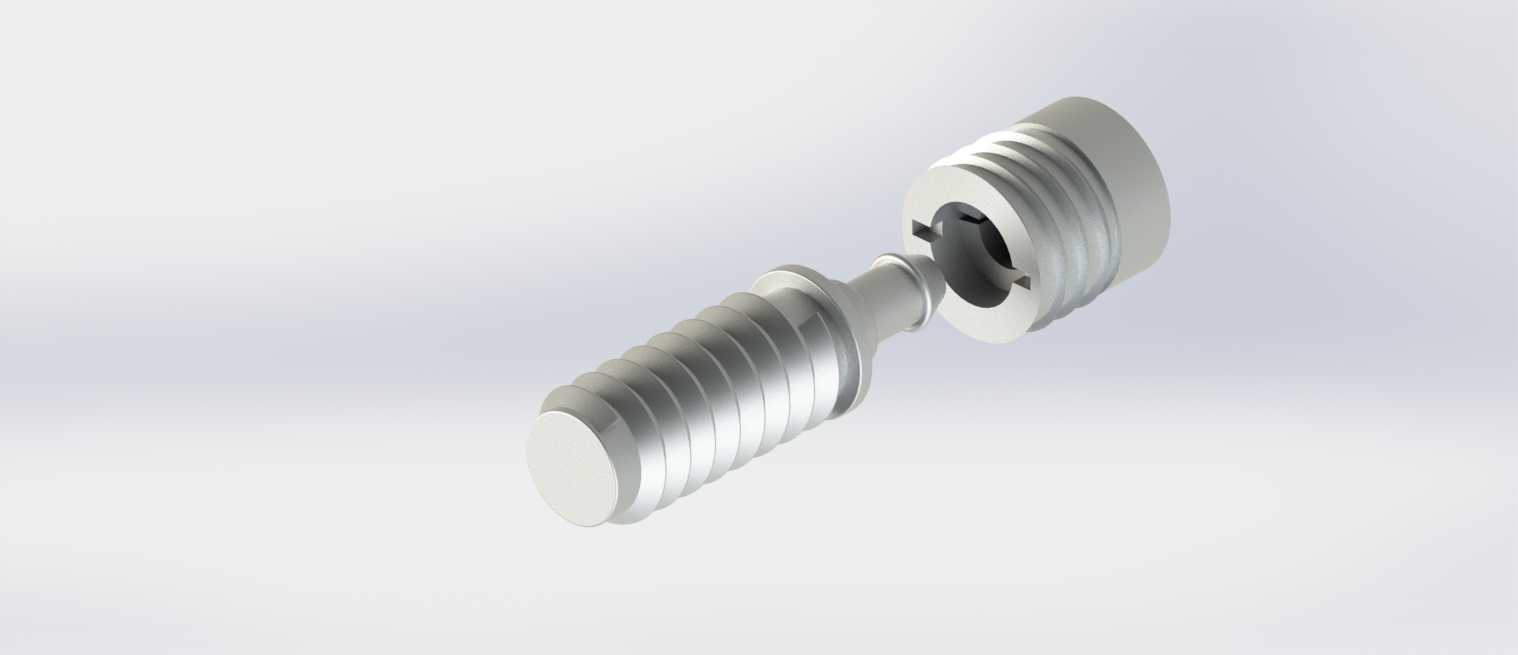

在工业控制柜、通讯设备机箱、测试仪器面板的装配场景中，这类带锁定销的面板连接构件是解决面板快速拆装、定位防松的核心小尺寸零件，很多设备运维人员在检修内部模组时，最头疼的就是传统螺丝固定面板拆取耗时、螺丝掉落遗失的问题，这类连接件的设计初衷就是替代部分场景下的传统螺丝紧固方案，实现无工具快速拆装的同时保证连接可靠性。从结构设计逻辑来看，整个构件分为公头与母座两个配对部分，母座端带有外螺纹结构，可预先嵌装在设备箱体的安装孔位内，通过螺纹旋合固定在箱体侧壁，母座内部开有与公头配合的定位卡槽，卡槽的缺口位置与公头端部的锁定销尺寸完全匹配，公头端同样带有外螺纹结构，用于固定在可拆卸面板的对应安装孔上，装配时只需将公头对准母座插入，旋转一定角度后锁定销就会卡入母座的卡槽止位结构内，无需额外工具即可完成面板与箱体的锁紧固定，拆卸时反向旋转即可拔出，整个拆装过程耗时不超过两秒，大幅提升设备运维的拆装效率。从安装边界尺寸来看，母座的外螺纹公称直径适配行业通用的面板安装开孔尺寸，公头与母座的配合长度经过精确计算，既保证锁紧后公头与母座之间无轴向窜动，又不会因为插入深度过大占用箱体内部过多的安装空间，公头端部的导向段做了小角度倒角处理，即使在视线受阻的设备背面安装场景下，也能快速对准母座孔位完成插装，不会出现卡滞、顶偏的问题。锁定销的结构设计是整个连接件的核心功能点，销体与公头本体采用一体化加工成型，避免了装配式销钉容易脱落的风险，销体的截面做了圆角过渡处理，在旋转锁紧过程中与母座卡槽的接触为面接触而非线接触，长期反复拆装也不会出现卡槽磨损、锁紧失效的问题，母座卡槽的末端设计有微小的止退倾角，当锁定销旋转到位后会在轴向预紧力的作用下卡在止退位置，即使设备在运输、运行过程中产生持续振动，也不会出现连接件松脱、面板意外打开的情况。在实际选型应用中，这类连接件常被用在需要频繁开启的设备检修面板、模块化仪器的前面板固定、通讯机柜的可拆卸侧板连接场景，相比传统的十字螺丝、手拧螺丝固定方案，它的外观整体性更好，公头与面板装配完成后外露部分为光滑的圆柱面，没有螺丝槽位容易积灰、被异物卡住的问题，同时外露的螺纹段做了钝化处理，不会划伤操作人员的手部，在一些对外观有要求的民用测试设备、工业终端设备上，这类连接件的外露端还可以做喷砂、阳极氧化等表面处理，与设备面板的外观质感保持统一。从建模的细节处理来看，整个构件的所有棱边都做了R0.2左右的微小倒角，既符合机械加工的工艺要求，避免加工过程中出现锐边割手的问题，也让三维模型在渲染、工程图导出时不会出现尖锐边的显示异常，螺纹段的建模采用了精确的牙型轮廓还原，不是简单的贴图示意，在做装配干涉检查时可以准确判断螺纹旋合过程中是否会与周边的钣金件、塑胶件产生干涉，母座内部的卡槽尺寸与锁定销的配合间隙控制在0.1mm以内，既保证旋转过程的顺畅度，又不会因为间隙过大导致面板装配后出现晃动。很多结构工程师在做面板类零件的连接方案选型时，往往容易忽略这类小连接件的细节设计，要么选用普通螺丝导致拆装效率低，要么选用的快装连接件没有防松结构，在振动场景下容易松脱，这款带锁定销的面板连接构件刚好平衡了拆装效率与连接可靠性的需求，在小尺寸安装空间下也能完成布置，不需要在面板周边预留过大的螺丝操作空间，对于紧凑结构的设备设计来说，能有效缩减面板周边的安装边距，提升设备内部的空间利用率。
