机械面板用紧密对接接头连接组件

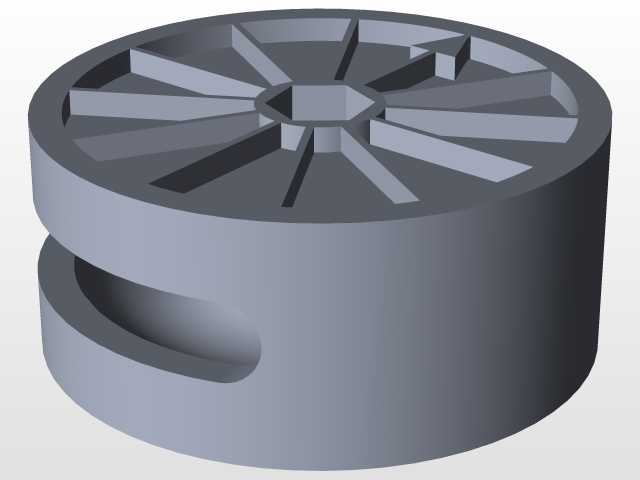

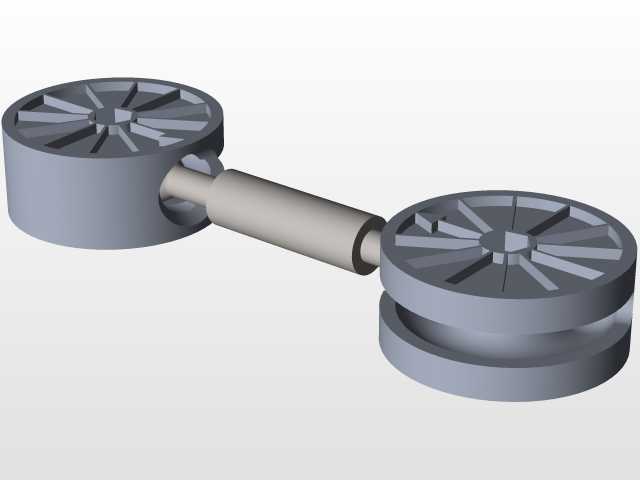

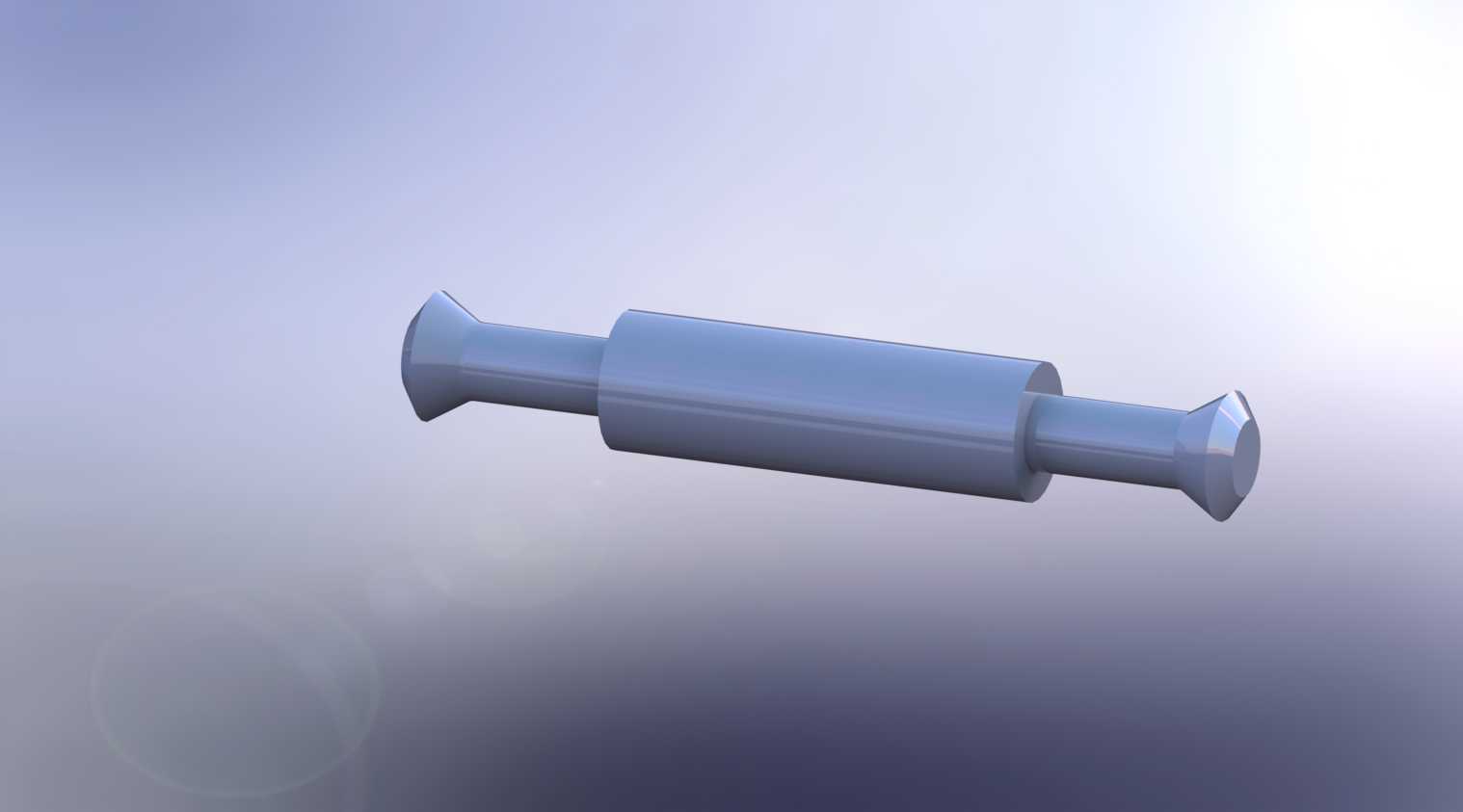

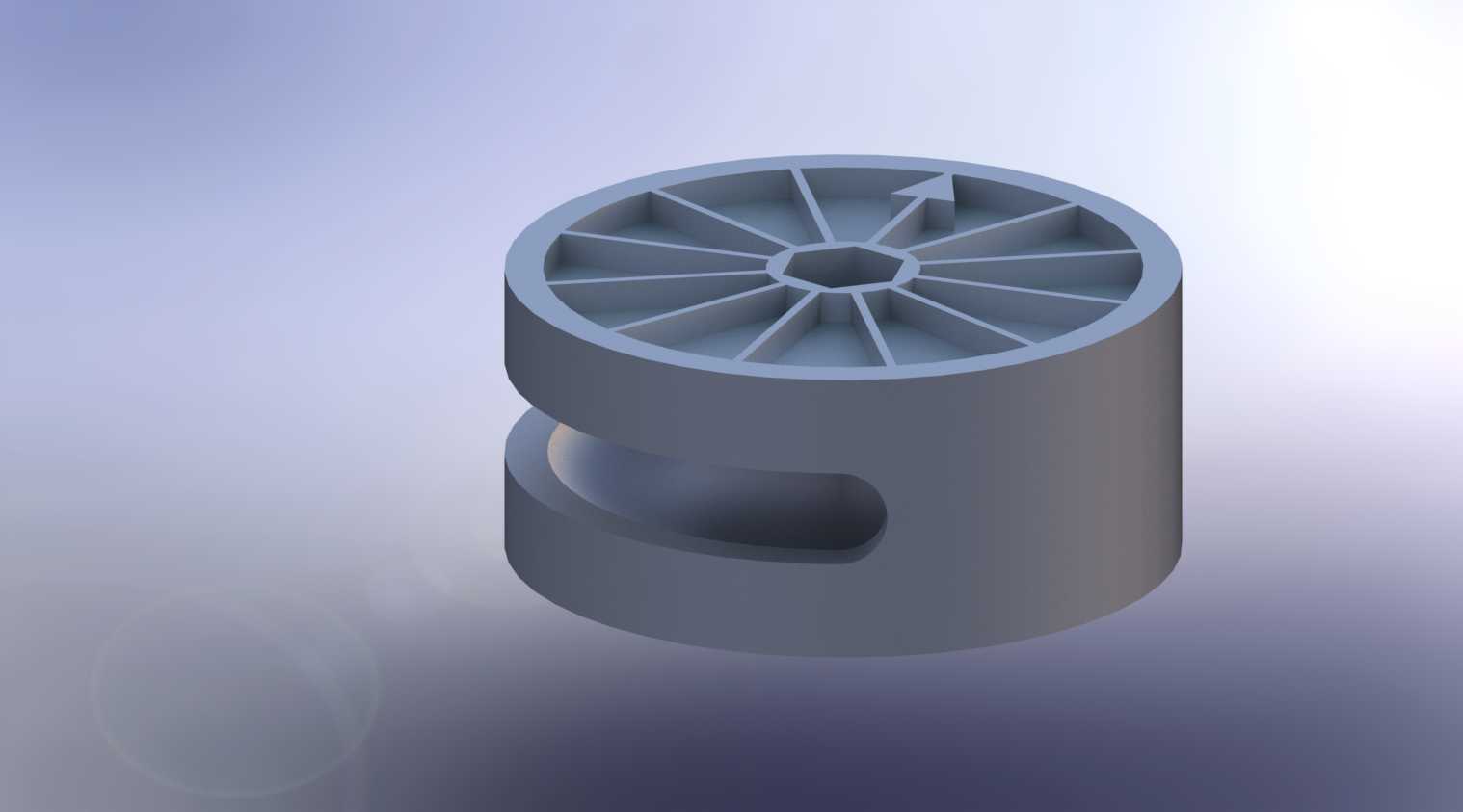

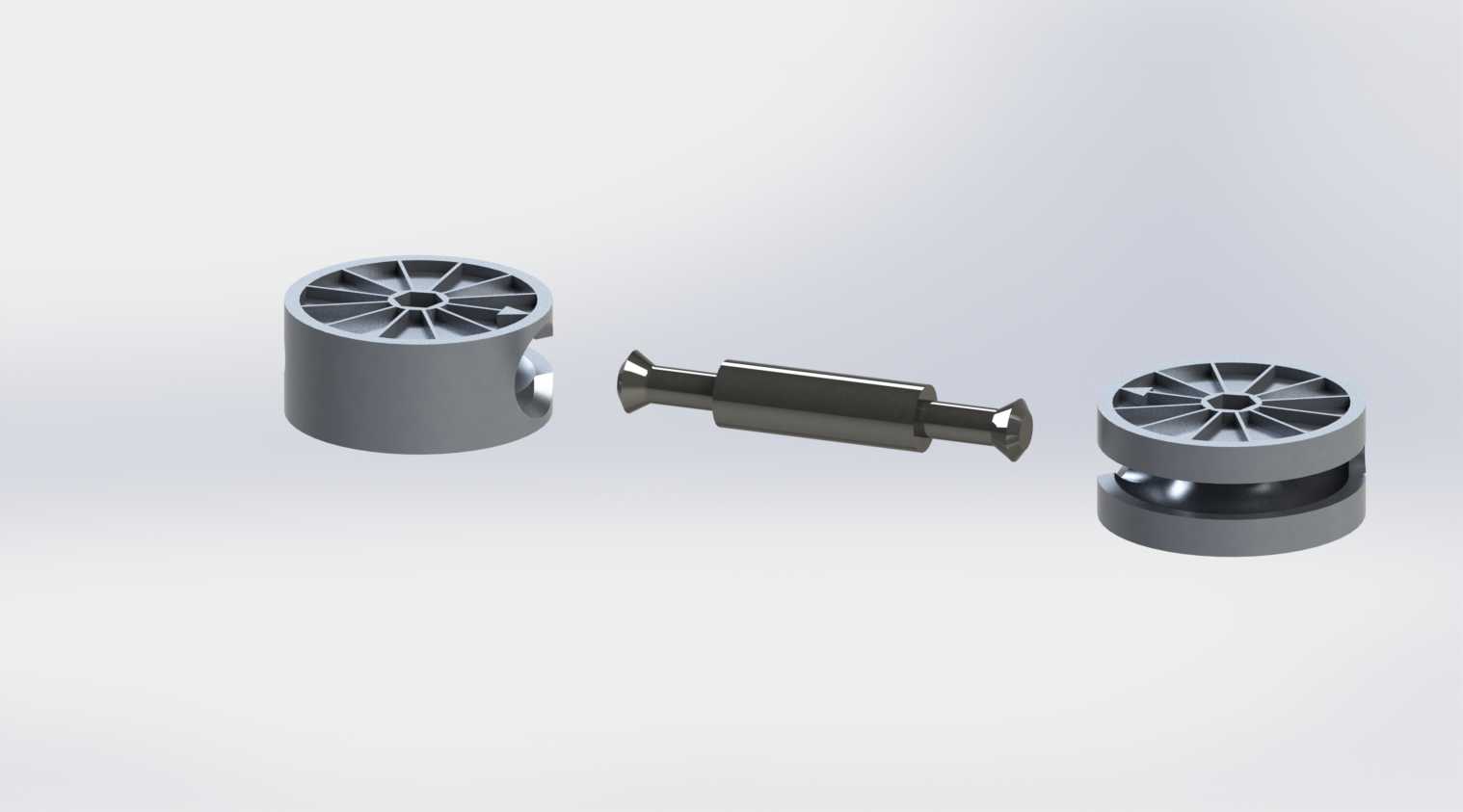

这套对接连接组件，主要应用在工业设备面板的气路、液路快速接驳场景，常见于自动化生产线的工位面板、测试台架的介质通路布局，也可用于小型模块化设备的单元间管路对接，能实现无额外工具的手动插拔锁紧，避免传统螺纹接头在频繁拆装场景下的螺纹磨损、密封失效问题。从结构设计来看，整套组件分为两个带轮状握持端的对接基座与中间的锁紧插销三部分，两个基座分别固定在需要对接的两个面板或模块端面上，基座外侧的轮状辐条结构并非装饰，而是为了在插拔对接时提供足够的手部摩擦力，即便操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的情况。基座的对接端做了锥面导向设计，插合时能自动修正两对接端的微小同轴度偏差，降低安装时的对位精度要求，适配现场装配的公差累积情况。中间的锁紧插销两端做了沉头锥面结构，插销穿过两个基座对接后的同轴通孔后，两端锥面会卡入基座内部的弹性卡簧槽内，实现轴向锁紧，不会因为设备运行的振动出现松脱，需要拆分时只需用细杆顶推插销一端即可解锁，拆装效率比传统螺纹接头提升60%以上。在安装边界上，单个对接基座的外径适配面板上18-22mm的安装开孔，基座轴向总长度控制在28mm以内，不会在面板背面占用过多安装空间，适配厚度2-6mm的各类金属、工程塑料面板，安装时只需从面板正面穿入基座，背面用配套的薄型锁紧螺母固定即可，不需要在面板背面预留过大的操作空间，适合密集排布的面板接口布局。基座内部的介质通路做了等径设计，通径保持一致，不会出现通径突变导致的介质流阻增大问题，通路内壁做了光滑处理，减少介质残留，适配低压气动、低压冷却水回路的传输需求，工作压力范围覆盖0-0.8MPa，满足大部分工业现场的常规介质传输要求。设计过程中特意规避了细小易丢的零散零件，整套组件拆分后只有三个独立零件，现场拆装时不会出现零件掉落遗失的问题，插销与基座的配合间隙控制在0.02mm以内，既保证插拔顺畅，又不会出现过大的间隙导致对接后出现径向晃动，对接后的两个基座端面紧密贴合，配合端面的密封槽安装O型圈后可实现无泄漏密封，不需要额外缠绕生料带或涂抹密封胶，降低现场装配的操作复杂度。轮状握持端的辐条做了圆角处理，没有尖锐棱角，操作人员手动操作时不会划伤手部，辐条之间的空隙也可作为扎带固定位，外接管路时可通过扎带将管路与基座绑定，避免管路拉扯导致的接头松脱。这套组件的结构没有采用复杂的异形曲面，所有特征都可通过常规的车削、铣削工艺加工完成，不需要特殊的定制刀具，加工成本可控，适合批量生产应用，在模块化设备的快换结构设计中，这类紧密对接结构能大幅缩短设备的模块更换时间，减少生产线的停机维护时长，在测试设备的接口设计中，也能避免频繁接拆管路导致的接口损坏，提升设备的整体使用寿命。
