铝型材框架式销钉粘合夹持工装结构

在箱体类零部件的销钉装配粘合工序中，这类夹持结构的应用场景十分明确，主要面向中小批量多规格箱体的销钉预装、粘接固化环节，替代传统定制铸铁夹具的高成本、低适配性痛点。很多车间在处理不同尺寸箱体的销钉粘接时，往往需要针对单款箱体单独制作定位夹具，不仅加工周期长，当箱体规格迭代后原有夹具直接报废，造成大量工装成本浪费，这套夹持结构正是针对这类痛点设计的。

从实际用途来看，该结构核心作用是在销钉与箱体粘接过程中，提供稳定的垂直与水平方向压紧力，避免销钉在胶水固化周期内出现移位、偏斜，保证销钉的位置度与粘接强度，完全可以覆盖常规中小型箱体的销钉粘接作业需求，替代高成本的专用定制夹具。

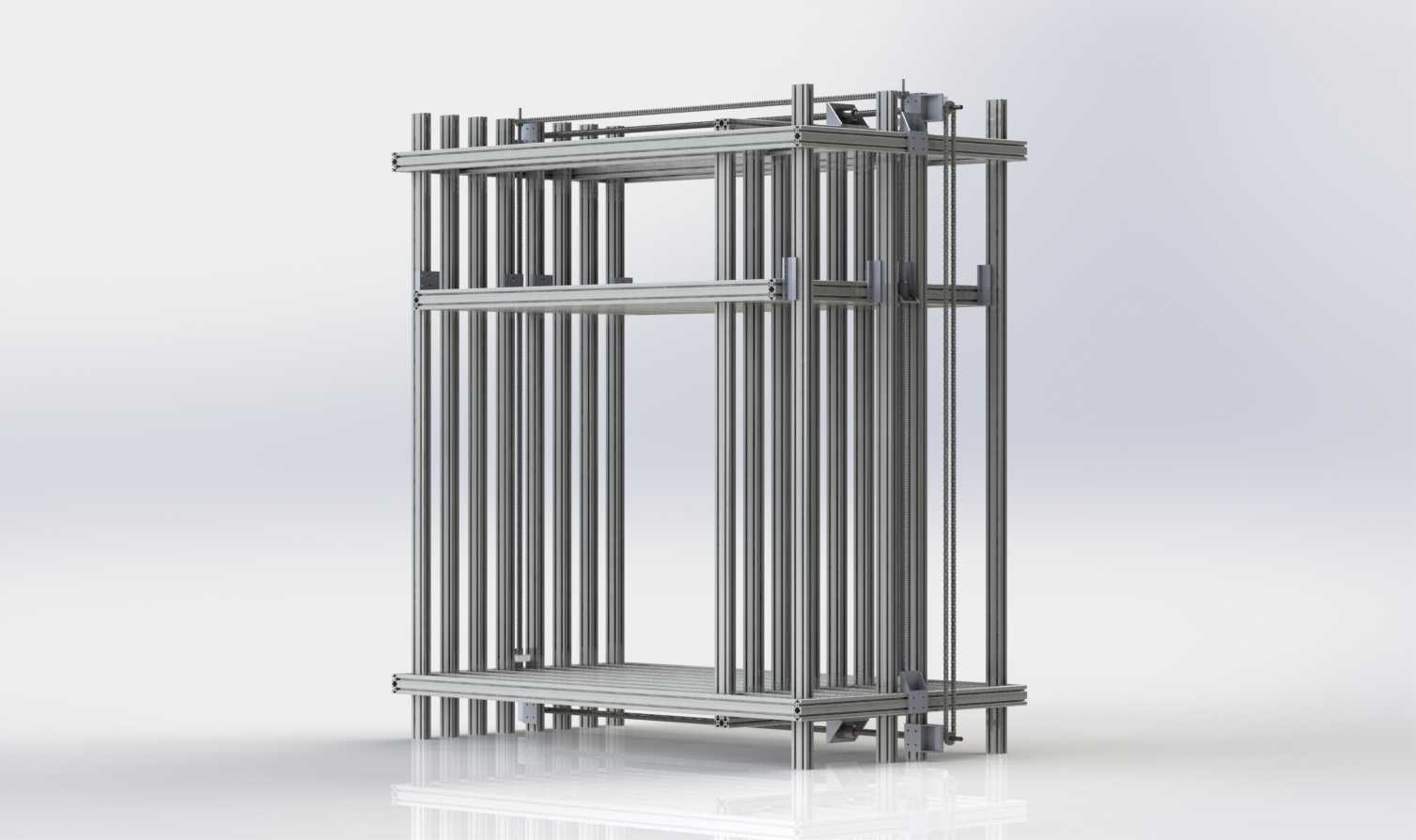

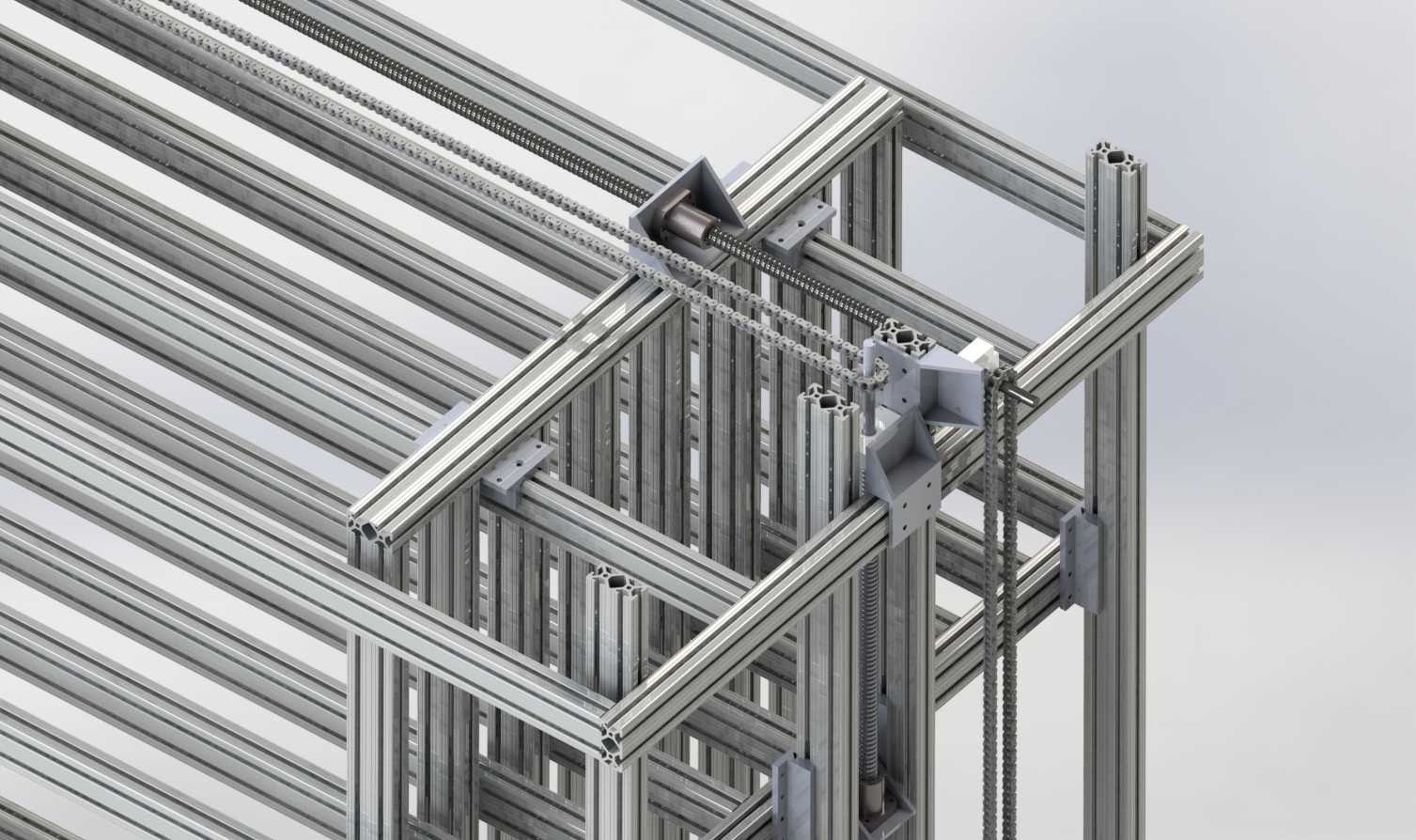

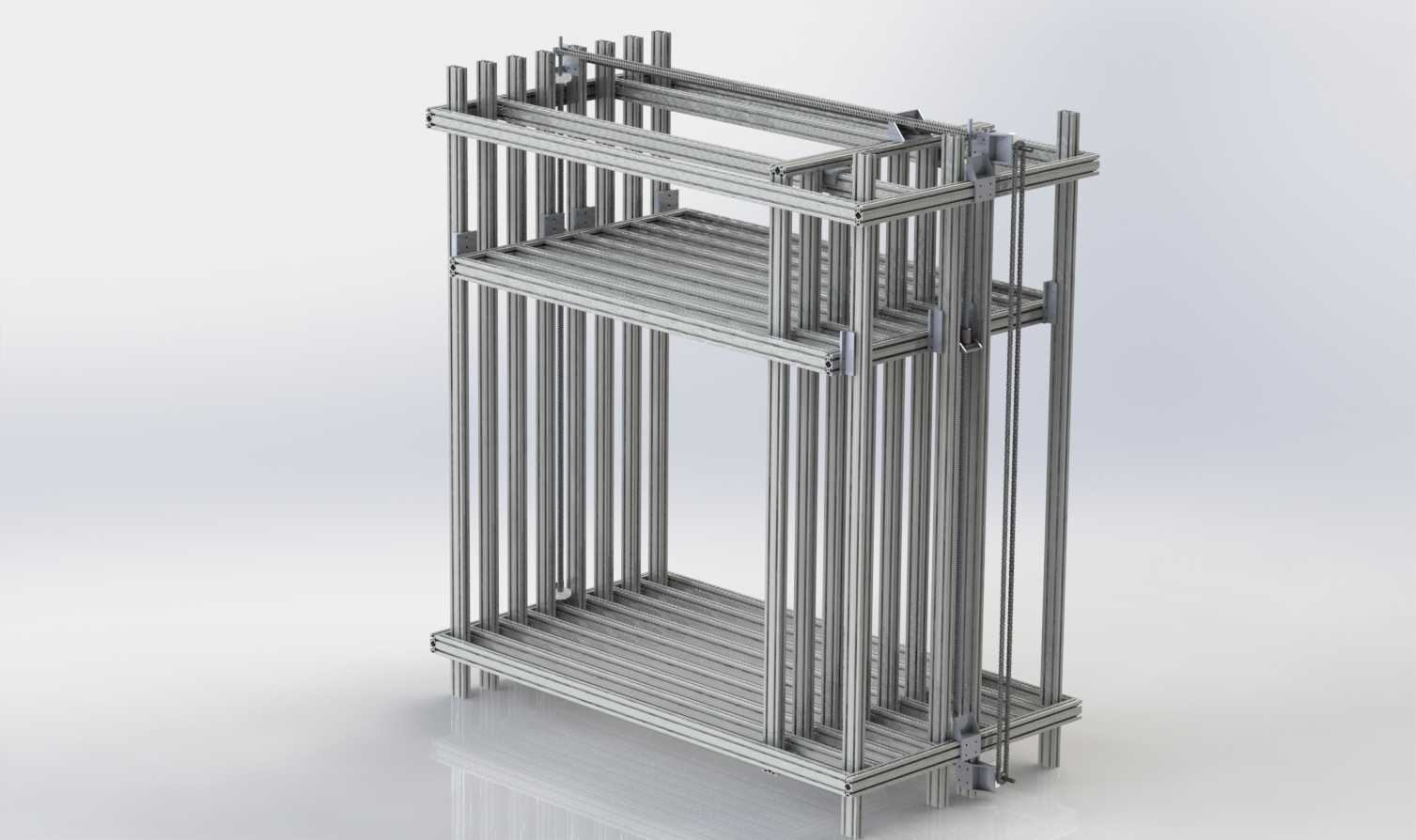

功能特性上，这套夹持结构采用模块化铝型材搭建主体框架，所有连接节点均采用标准铝型材配件锁紧，无需焊接加工，后期调整框架尺寸、加装功能组件都十分便捷。垂直与水平方向的压力杆均采用可调节安装设计，压力杆的固定座可以沿着铝型材的T型槽任意滑动定位，能够根据箱体上销钉的实际分布位置，灵活调整压点位置，不会出现压点干涉、无法覆盖销钉位置的问题。压力杆的施压端采用柔性接触端头，避免压紧过程中刮伤箱体表面或者销钉镀层，施压力度可以通过端部的调节旋钮微调，既能保证足够的压紧力防止销钉移位，又不会因为压力过大造成箱体变形或者销钉压溃。

设计思路上，整体没有采用复杂的铸造或者焊接机架，全部选用工业通用铝型材作为主体基材，一方面铝型材的自重较轻，整体工装移动移位不需要起重设备，两名操作人员即可完成位置调整，另一方面铝型材的T型槽结构天然具备任意位置安装附件的优势，不需要额外在机架上钻孔攻丝，调整适配效率远高于传统焊接机架。框架的连接节点全部采用标准角码、螺栓锁紧，没有特殊定制的连接件，后期如果出现配件损坏，可以直接从标准五金件渠道采购替换，不需要单独加工配件，维护成本极低。压力杆的设计没有采用复杂的气动或者液压施压结构，全部采用手动螺旋施压结构，一方面不需要外接气源、电源，工装可以放置在车间任意位置使用，不受厂区管线布局限制，另一方面手动螺旋施压的结构故障率极低，日常不需要复杂的维护保养，适合车间一线长期高频使用。

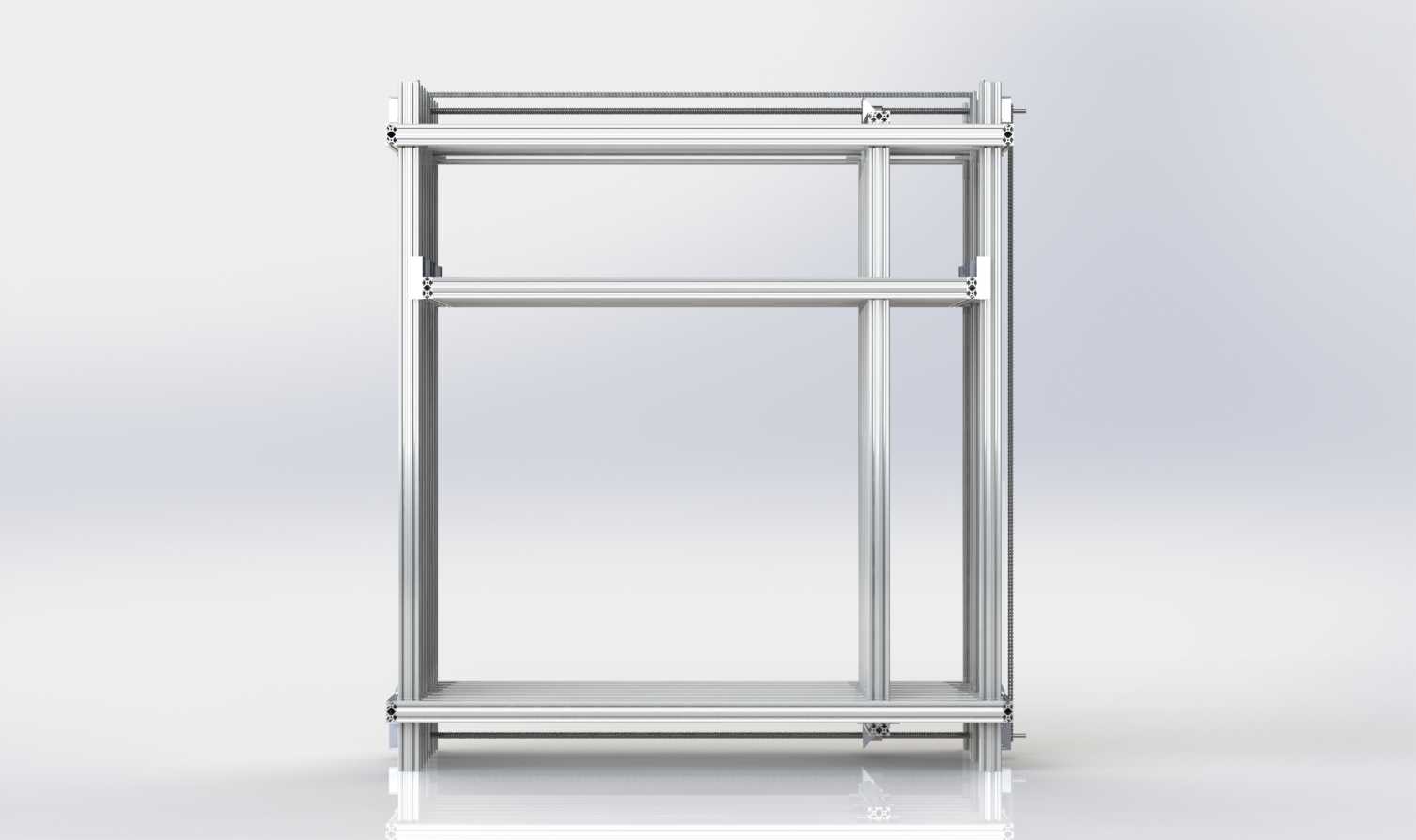

外形尺寸与安装边界方面，这套夹持结构的最大可调适配尺寸为72英寸×72英寸×48英寸，换算为公制尺寸约1829mm×1829mm×1219mm，能够覆盖绝大多数中小型工业箱体的外形尺寸，框架底部预留了标准脚轮安装孔位，如果需要频繁移动工装位置，可以加装万向带刹车脚轮，固定工位使用时可以安装可调支撑脚，保证框架的水平度与稳定性。安装时不需要提前做特殊的地基处理，只要放置在平整的车间地面上，调整支撑脚保证框架水平即可投入使用，框架的外侧预留了足够的操作空间，操作人员可以从三个方向靠近工装完成箱体上下料、销钉点胶、压力调整等操作，不会出现操作空间局促的问题。

在实际使用过程中，操作人员只需要根据待加工箱体的实际外形尺寸，提前调整框架上各个压力杆的固定位置，将点胶完成带销钉的箱体放置在框架的定位基准面上，依次调整垂直与水平方向的压力杆，将销钉位置压紧固定，等待胶水完全固化后，松开压力杆即可取出完成销钉粘接的箱体，整个操作流程不需要复杂的培训，一线装配人员经过简单讲解即可独立操作。相比传统的专用夹具，这套结构的适配灵活性极强，当需要处理不同尺寸、不同销钉分布的箱体时，只需要松开压力杆的锁紧螺栓，沿着铝型材槽调整压点位置即可，不需要重新制作工装，能够大幅压缩中小批量生产环节的工装准备周期，降低工装投入成本。
