商超货架用铝合金价签挤压型材结构

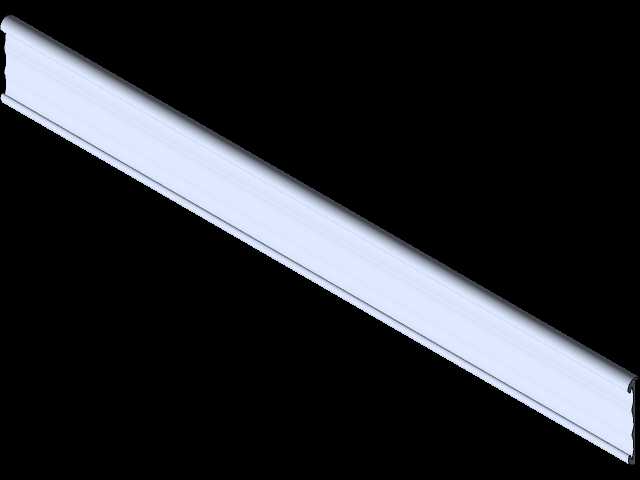

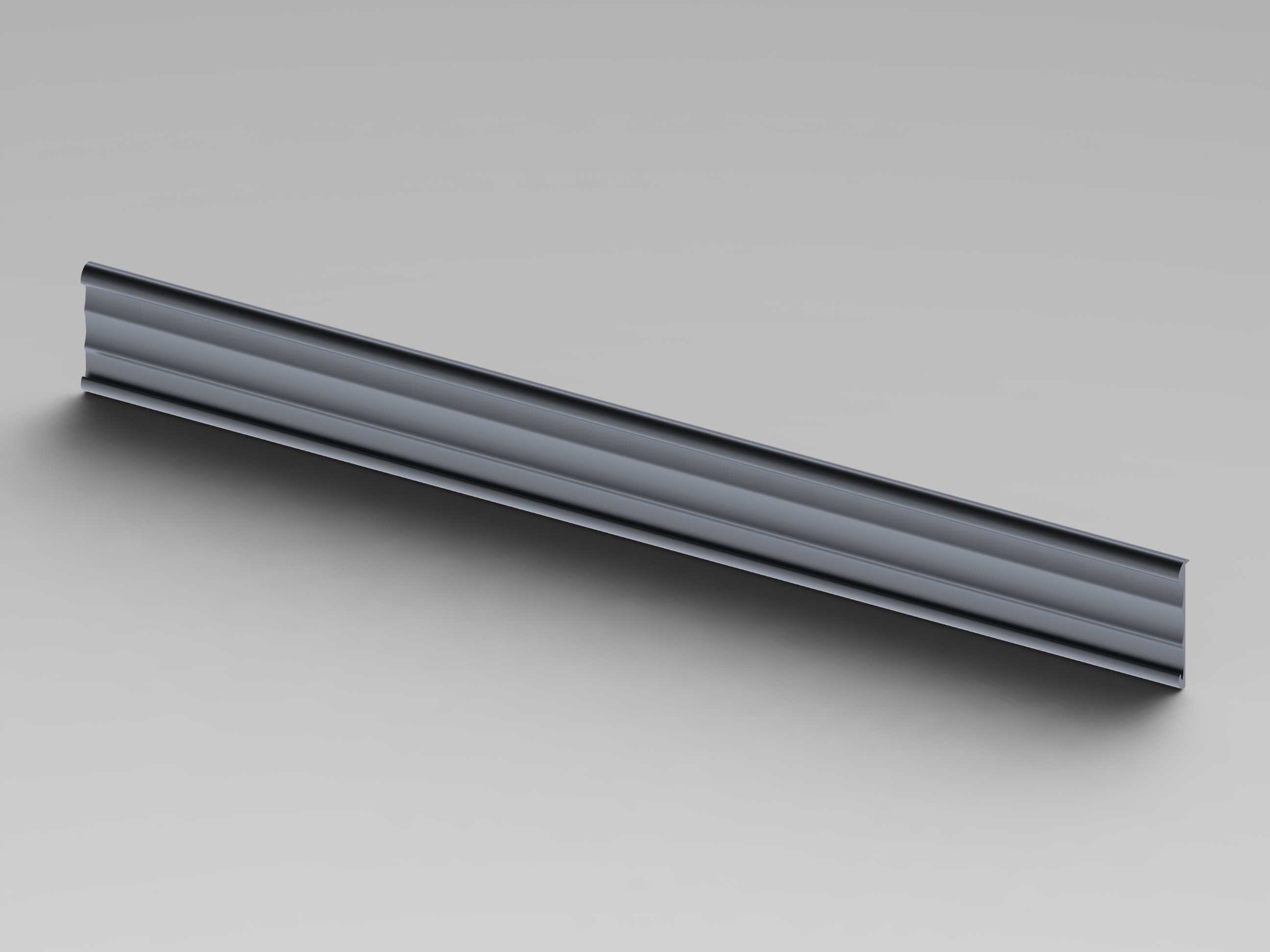

日常在商超、仓储式卖场、品牌专营店的货架层板前缘，总能看到这类挤压成型的铝合金价签固定构件，它的核心作用是为商品价格标签、促销提示卡、库存标识条提供稳定的安装载体，替代传统粘贴式价签易脱落、残胶难清理、更换效率低的痛点。从结构设计逻辑来看，这款铝挤型材采用等截面连续挤压工艺成型，截面沿长度方向保持一致，可根据实际货架层板的宽度任意裁切，适配不同规格的商超货架、仓储置物架、展示柜层板的安装需求，无需针对不同长度单独开模，大幅降低生产与适配成本。型材主体设置有多道平行的内凹卡槽结构，主卡槽用于插入纸质或PVC材质的价签条，卡槽边缘做了微小的内卷边处理，既可以保证价签插入后不会因货架晃动、人员触碰意外滑出，又能在更换价签时留出足够的手指操作间隙，无需借助额外工具即可快速完成价签抽换，适配卖场频繁调整商品价格、更换促销信息的高频作业场景。在安装边界的设计上，型材背部预留了与货架层板前缘匹配的卡接槽，卡接槽的内尺寸经过反复校核，可直接扣合在常规厚度的钢制货架层板、木质展示板、玻璃层架的前缘，安装时无需打孔、无需额外粘接剂，对准边缘按压即可完成固定，不会破坏货架原有表面涂层，也不会在层板上留下安装痕迹，后期调整货架布局、移位时可直接拆卸重复使用。型材的外露边缘全部做了R0.3左右的圆角钝化处理，避免安装、更换价签过程中锋利的铝切边划伤操作人员手部，也能防止顾客挑选商品时被边缘剐蹭，符合商用展示配件的安全设计要求。从截面的加强结构来看，型材内部设置了两道平行的加强筋，在保证整体壁厚控制在1.2mm左右、兼顾轻量化与材料成本的前提下，大幅提升了型材的纵向抗弯折能力，即使是1.2米长度的整根型材安装在货架层板上，长期使用也不会出现中部下弯、变形翘曲的问题，保证价签始终保持平整的展示状态。在实际应用场景中，这类铝挤价签条除了常规商超货架使用，还可拓展应用于仓储库房的货位标识、生产车间的物料架仓位标注、展会展示架的展品信息固定，甚至是文具店、书店的书架分类标签固定，适配场景覆盖所有需要平面标识固定的前缘安装位置。设计过程中针对卡槽的配合间隙做了多轮迭代，最初的方案卡槽间隙过小，PVC价签条在低温环境下轻微收缩就会出现卡滞无法插入的问题，后续将卡槽单边间隙调整至0.15mm，既保证了常温与低温环境下价签插拔顺畅，又不会因间隙过大导致价签在卡槽内倾斜歪倒。型材的表面采用阳极氧化处理，形成均匀的哑光氧化层，既提升了铝合金表面的耐磨损、耐腐蚀能力，避免卖场清洁时使用的消毒剂、清洁剂腐蚀型材表面出现色斑，哑光表面也不会产生灯光反光，保证顾客在卖场不同角度的灯光下都能清晰看清价签上的文字信息，不会因反光导致价格信息识别困难。针对不同的安装需求，这款型材的背部卡接槽还可适配不同厚度的层板，通过在卡接槽内粘贴不同厚度的EVA泡棉条，即可实现对10mm到25mm厚度层板的适配夹紧，泡棉条还能起到缓冲作用，避免型材与层板硬接触产生异响，也能补偿层板厚度的制造公差，保证安装后型材与层板贴合紧密，不会出现松动晃动的情况。在型材的端部处理上，批量安装时可配套塑料端盖扣合在裁切后的型材两端，既可以遮挡裁切产生的粗糙切口，提升整体美观度，也能防止灰尘、清洁用水进入型材卡槽内部，长期使用也不会出现卡槽内部积灰、滋生霉菌的问题，延长构件的整体使用寿命。
