真实尺寸手动托盘搬运车三维模型

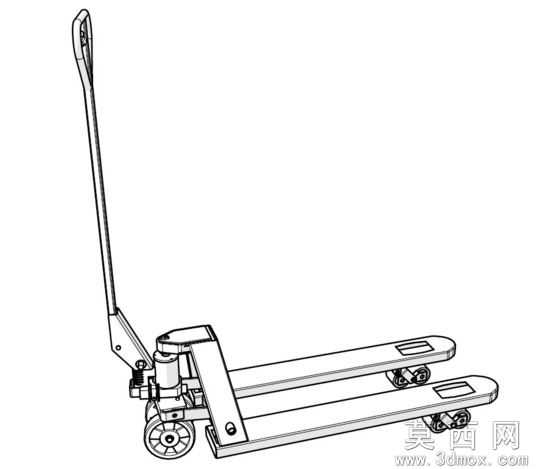

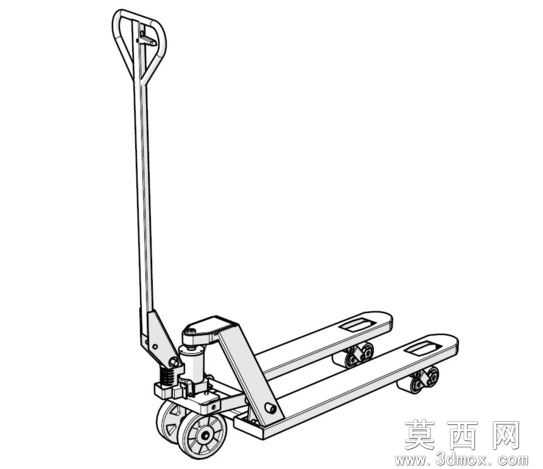

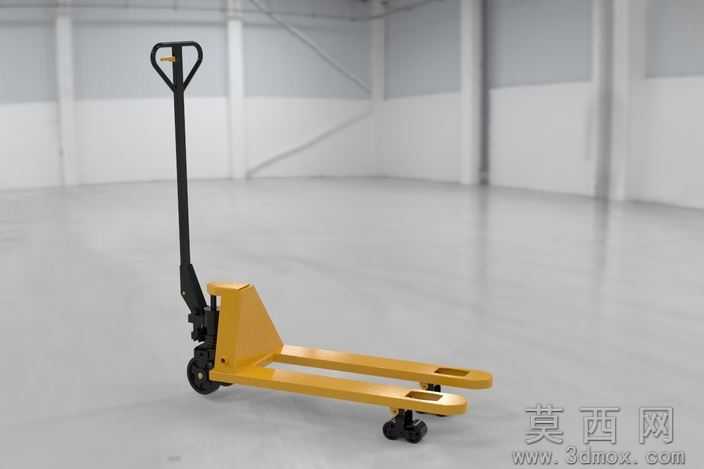

本模型为真实尺寸手动托盘搬运车三维设计成果，建模阶段严格遵循实物测绘参数开展全流程构建：首先以实际仓储场景中通用的2.5吨级手动搬运车为原型，通过卡尺测绘获取货叉长度、宽度、起升高度、手柄转角范围等核心尺寸，在SolidWorks中先绘制货叉截面、车架主体、液压泵壳体、转向轮架、承载轮组等零件的二维草图，通过拉伸、切除、倒角、圆角等基础特征完成单个零件的实体建模，对液压泵内部的柱塞、阀芯、复位弹簧等精密零件，采用扫描、放样特征还原其曲面与装配结构，所有零件建模完成后按照实际装配约束添加同轴、重合、平行等配合关系，完成整车总装配，同时验证手柄下压、货叉起升、转向转动的运动干涉情况，确保运动行程与实物完全一致。参数设计层面严格匹配行业通用标准，货叉外宽设置为685mm适配标准1200mm*1000mm托盘，货叉长度1150mm满足常规托盘的叉取深度需求，最大起升高度190mm符合手动搬运车的作业范围，手柄长度按照人体工程学设置为1200mm，转向轮直径180mm、承载轮直径80mm，所有参数均经过装配验证，可直接用于工程出图或二次修改。渲染材质阶段对不同部件赋予对应真实材质：车架与货叉部分赋予黄色喷塑金属材质，调整粗糙度参数还原工业漆面的哑光质感，手柄部分赋予黑色橡胶与黑色喷塑钢管的组合材质，还原防滑握把的触感与金属杆的漆面效果，轮组部分赋予黑色聚氨酯材质与深灰色铸铁轮毂材质，液压泵壳体赋予铸钢哑光金属材质，地面场景赋予高光环氧地坪材质，通过三点布光模拟仓库室内照明环境，渲染输出的效果图还原了设备在真实仓储场景中的视觉效果。结构原理层面完整还原手动搬运车的液压起升与人力转向结构：核心为手动液压柱塞泵，通过手柄的上下扳动驱动柱塞往复运动，将液压油压入起升油缸推动货叉上升，泄压阀通过手柄上的捏手控制，打开后货叉在负载与自重作用下下降，转向结构通过手柄连接的转向桥带动前轮实现360度转向，承载轮采用双轮组设计分散负载压力，整车结构完全符合手动托盘搬运车的实际工作原理，可用于结构原理演示。软件兼容层面，模型原生为SolidWorks2011版本创建，可直接在SolidWorks2011及以上版本中打开编辑，同时导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，STL格式可直接用于3D打印验证，不同格式均经过文件完整性校验，无破面、缺失零件等问题。研发教学应用层面，该模型可作为仓储物流设备研发的基础原型，帮助设计人员快速完成手动搬运车的改型设计、负载仿真验证，也可作为机械专业、物流工程专业的教学案例，用于讲解液压传动原理、仓储设备结构、装配约束设计等知识点，还可用于仓储场景的三维可视化搭建、物流作业仿真动画制作，为职业院校的物流设备实训、机械设计课程设计提供精准的三维模型素材。
