小型立式带式砂光机结构设计方案

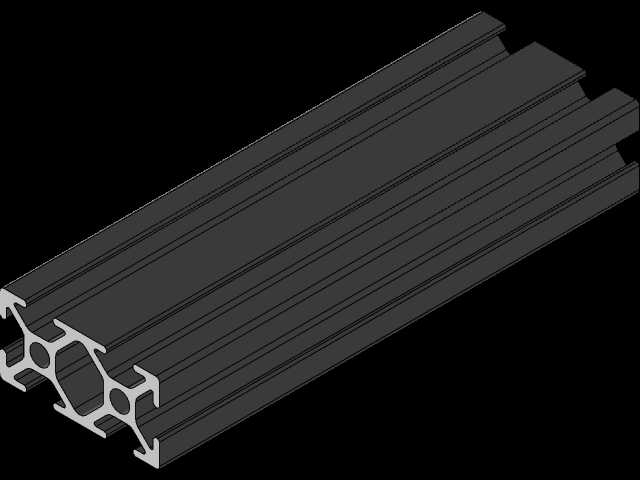

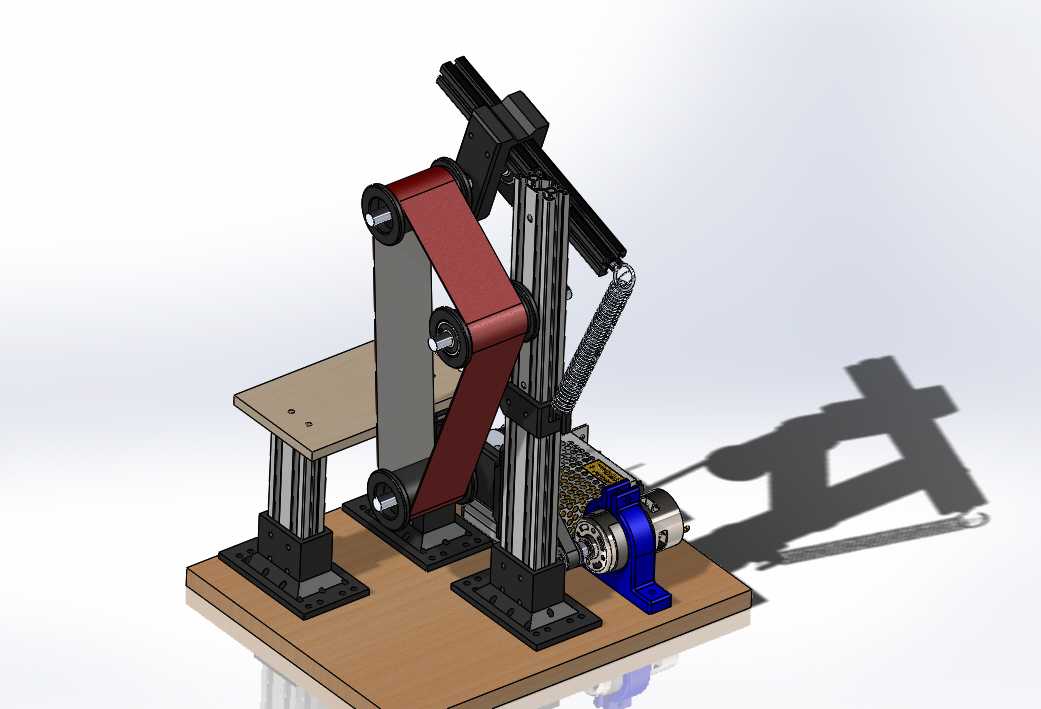

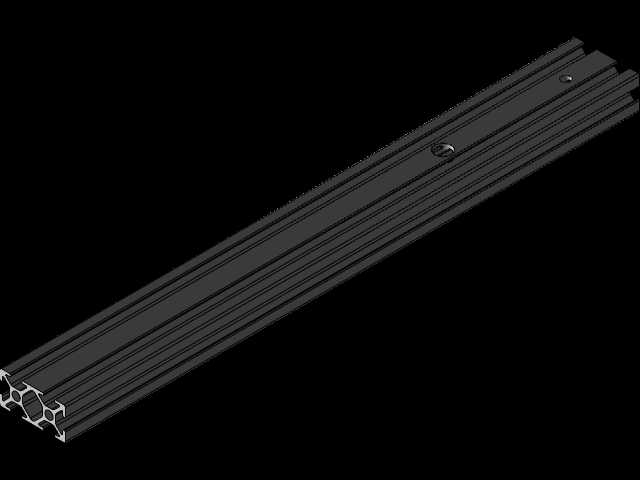

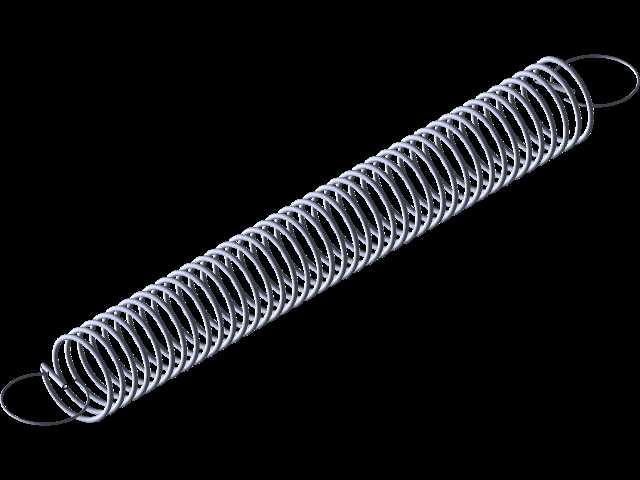

　　这款立式带式砂光设备，主要面向小型五金加工、手工DIY工坊、机修工位的小尺寸工件磨削场景，可完成金属件去毛刺、平面打磨、焊缝修磨、非金属件表面粗抛等作业，相比大型工业砂光设备占地更小，适配小批量、多品类的零散加工需求，在个体维修铺、模型制作工作室、职校实训工位都有很高的适配性。设备采用立式单砂带布局，主动轮设置在机架上部，从动轮与张紧结构集成在下部，张紧机构搭配弹簧复位结构，可在砂带磨损出现小幅伸长时自动补偿张紧力，避免砂带打滑或跑偏，日常更换砂带时只需扳动张紧快拆结构即可完成拆装，无需额外工具辅助。机架主体采用铝型材搭建，型材槽道可兼容标准T型螺栓，方便后期加装工件托架、防尘罩、角度靠尺等附属配件，

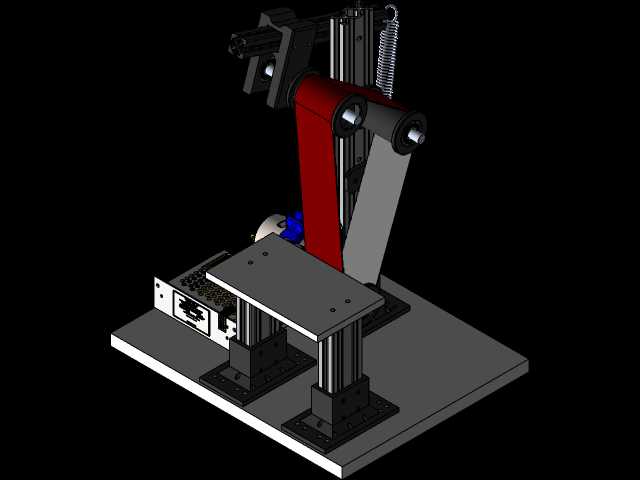

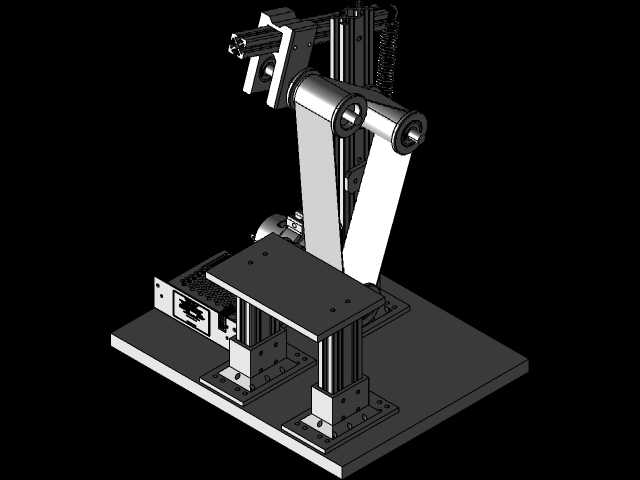

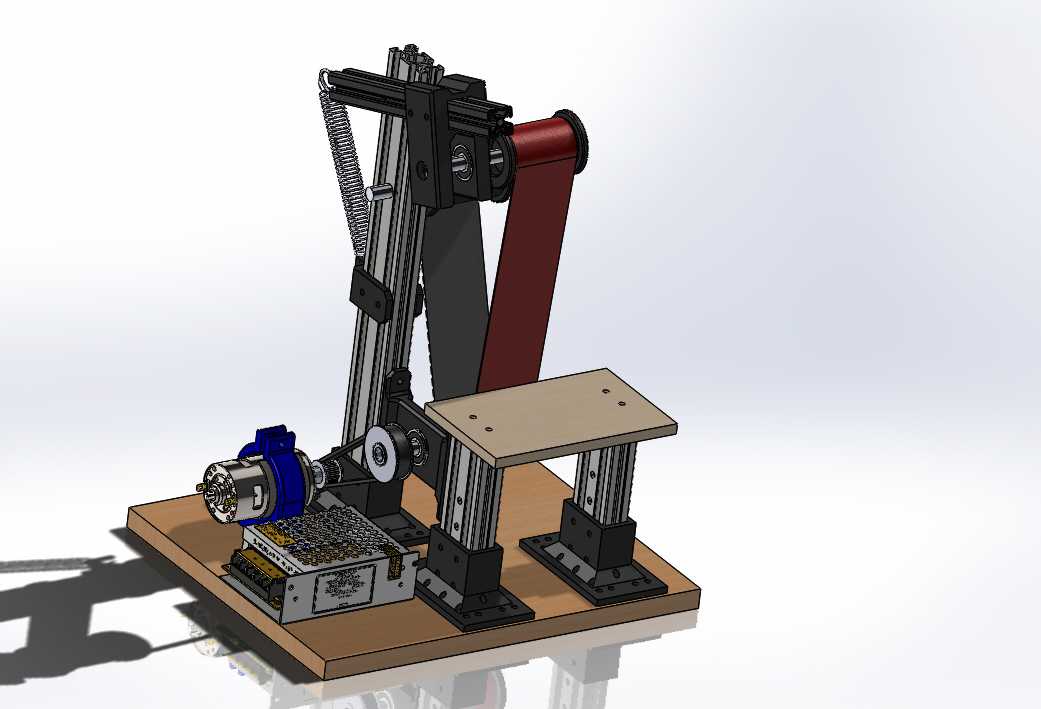

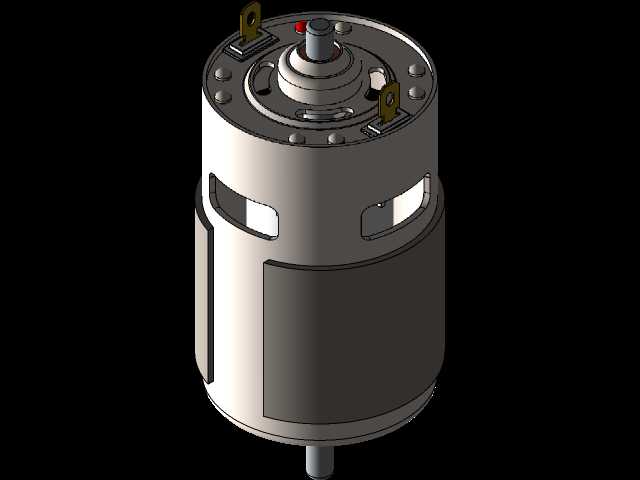

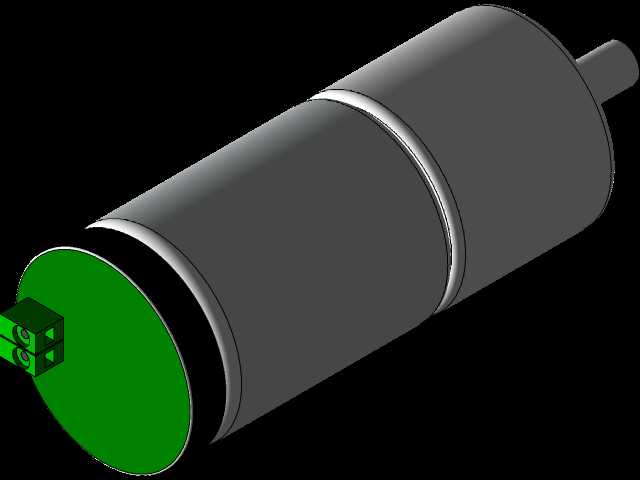

　　底部安装平台采用木质层压板作为基材，相比金属平台减震性更好，打磨时的振动传导更小，也可根据加工需求更换为电木板或不锈钢台面。工件托架通过两根立式铝型材支撑，托架高度可沿型材槽道无级调节，适配不同厚度工件的打磨作业需求，托架平面与砂带工作面的平行度可通过支撑座上的顶丝微调，保证打磨时工件进给平稳，避免出现斜面打磨的误差。设备左侧集成了小型动力头结构，可搭配不同规格的磨头、砂轮附件，完成小区域的精磨、倒角、内孔修磨作业，弥补了宽砂带无法处理狭小位置的缺陷，动力头与砂带驱动采用独立的动力单元，可根据作业需求单独启停，避免空载能耗浪费。从安装边界来看，设备整体底座尺寸控制在400mm*300mm范围内，整机高度约650mm，

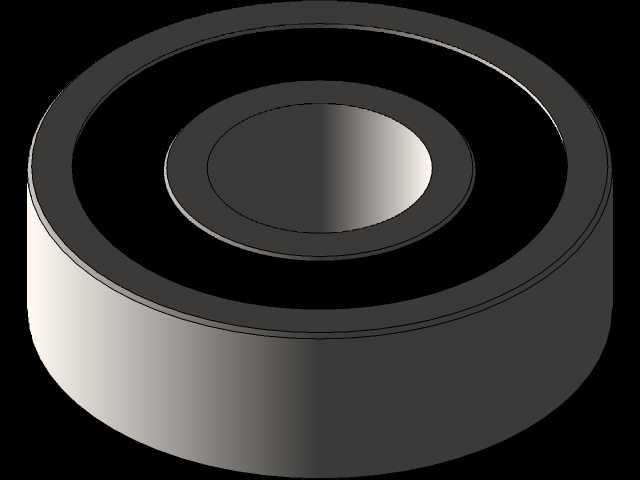

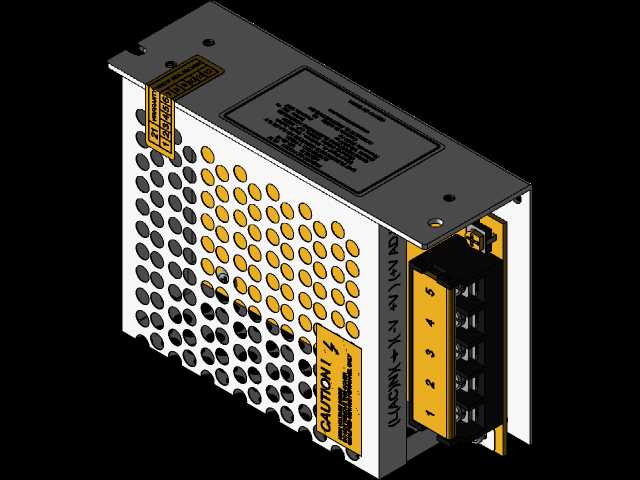

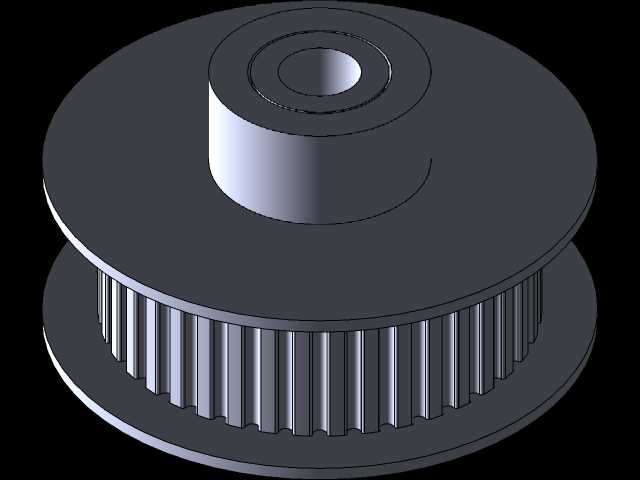

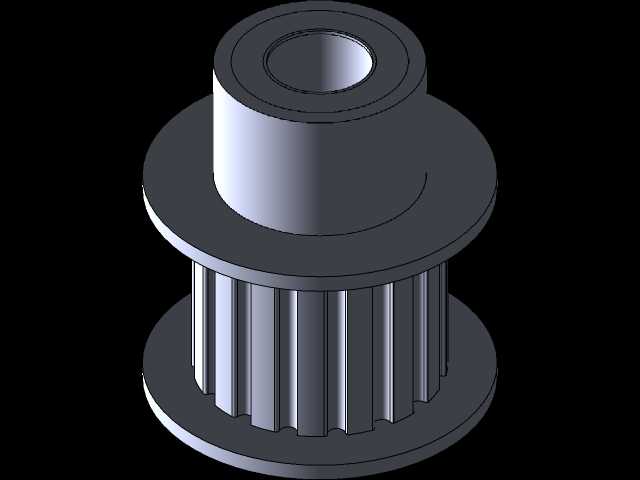

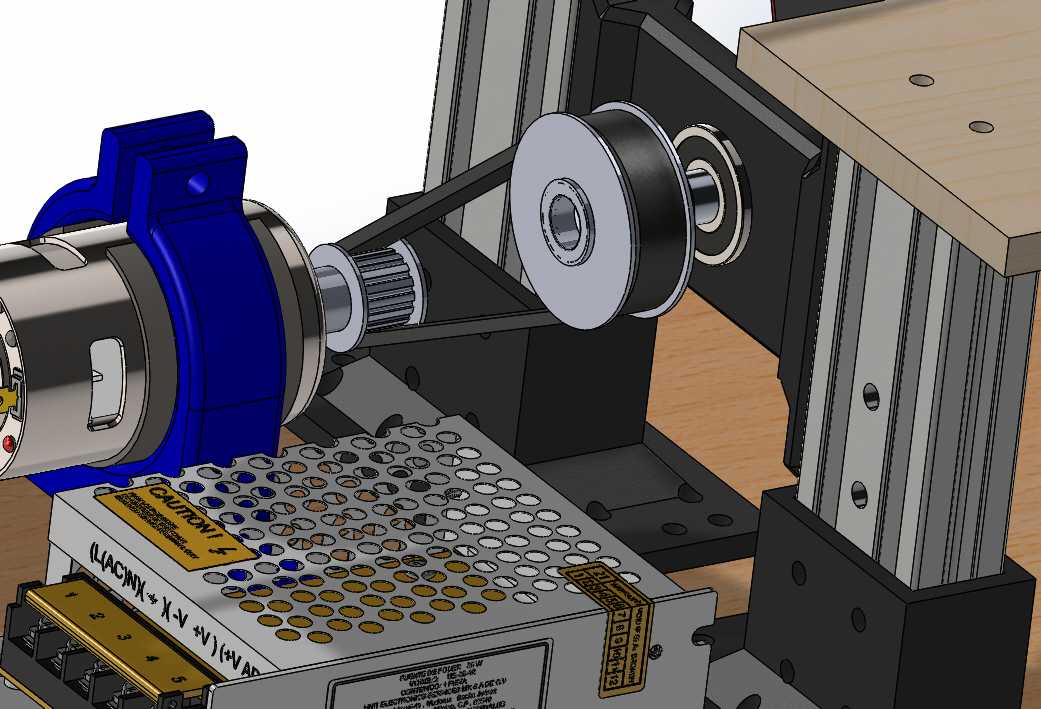

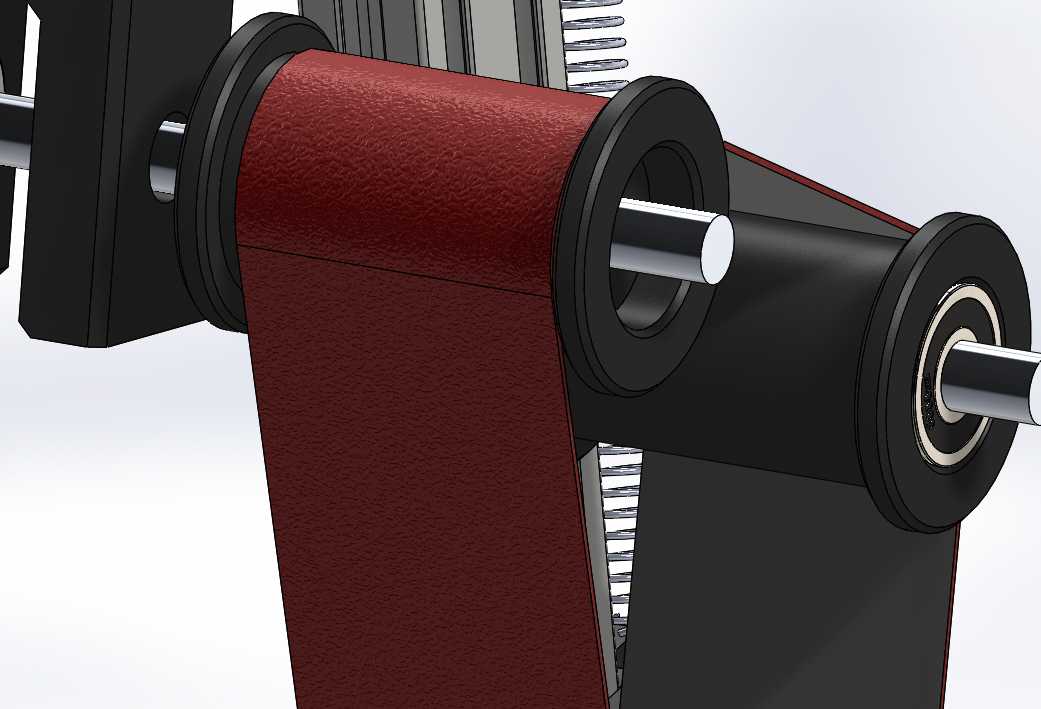

　　可直接放置在标准工作台面上使用，无需额外做地基固定，底部四个支撑脚可调节水平度，适配不平整的工作台面。驱动部分的电控元件集成在底座左侧的控制盒内，控制盒设置独立的电源开关与调速旋钮，可根据不同材质的打磨需求调整砂带运行线速度，打磨硬质钢材时可调低转速避免砂带过快损耗，打磨木材、塑料等软质材料时可调高转速提升加工效率。设计过程中优先考虑了易维护性，所有转动部位的轴承都采用标准深沟球轴承，损坏后可直接采购标准件替换，传动皮带采用通用同步带规格，无需定制特殊配件。砂带的跑偏调节结构设置在从动轮两端，通过调节端盖的顶丝即可调整从动轮的倾斜角度，快速修正砂带的运行轨迹，新手也能在短时间内完成调试。设备的受力结构做了针对性加强，

　　砂带工作侧的铝型材背面加装了钢制靠板，避免打磨时工件压力过大导致型材变形，保证砂带工作面的直线度，打磨长条形平面工件时可获得更好的平面度效果。实际使用时，可根据加工需求更换不同目数的砂带，粗磨时选用40-80目砂带快速去除加工余量，精磨时选用240-400目砂带获得更细腻的表面质量，针对异形工件还可利用砂带的柔性接触面，贴合工件曲面完成仿形打磨作业。
