星型布局活塞式径向动力装置结构

在航空活塞动力、小型固定式动力机组的应用场景里，这类径向排布的活塞动力结构，始终凭借紧凑的轴向尺寸、优异的风冷适配性占据着特定应用位置。不同于直列、V型动力单元的排布逻辑，这套结构将多组活塞组件围绕中心曲柄轴做圆周等角分布，从根本上压缩了动力核心的轴向安装长度，对于安装空间轴向尺寸受限的轻型飞行器、小型应急动力站来说，这种布局能在不额外增加机身轴向长度的前提下，布置足够排量的动力单元，同时圆周排布的活塞缸体能直接暴露在迎面气流中，不需要额外设计复杂的水冷管路与散热腔室，大幅降低了动力系统的自重与故障点。

从实际功能实现来看，每一组活塞都通过独立的连杆与中心曲柄销连接，做功行程中不同方位的活塞依次推动曲柄转动，动力输出的平顺性远优于同缸数的单排直列结构，多组活塞交替做功的特性也让曲轴的受力更均匀，不需要额外配置大质量的平衡块来抵消往复惯性力，进一步降低了核心转动部件的自重。做结构设计的时候，首先要确认的是中心曲柄的回转半径，这个参数直接决定了活塞的行程长度，也限定了整个动力单元的径向安装边界——所有活塞处于下止点位置时，活塞裙部的外沿构成了整个动力核心的最大径向轮廓，这个尺寸必须和安装舱的内壁预留足够的散热间隙，同时要避让周边的进气歧管、点火线路的布置空间。

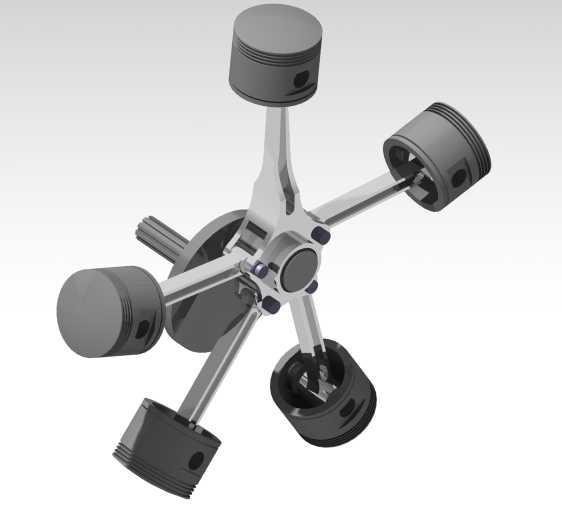

连杆的铰接结构是这套设计里的细节重点，不同于直列发动机连杆逐一错排布置在曲柄销不同轴段的方式，径向结构的多根连杆需要在同一曲柄销位置完成铰接，通常会采用主副连杆的结构形式：一根主连杆直接固定在曲柄销上，其余连杆通过铰接销连接在主连杆的大端凸缘上，这种设计能保证所有活塞的运动轨迹严格沿自身缸套的轴线方向，避免出现偏磨拉缸的问题。建模过程中需要反复校核每一组活塞在上止点、下止点位置时，连杆与中心曲柄腔体、相邻连杆之间的运动间隙，尤其是高转速工况下的连杆摆动余量，必须预留足够的安全间隙，防止高速运转时部件出现运动干涉。

活塞组件的设计上，要兼顾往复运动的轻量化与密封性能，活塞裙部的型线需要匹配缸套的热膨胀量，保证冷机启动时无卡滞、热机运转时密封性能达标，活塞销的位置要略微偏离活塞中心轴线，抵消做功瞬间活塞对缸套的侧击力，降低运转过程中的敲击噪声与磨损量。缸体的排布角度要严格等分，保证每一组活塞的做功间隔角均匀，让动力输出的扭矩波动控制在合理范围内，同时缸体与中心曲轴箱的连接法兰要保证同轴度，避免缸套安装偏斜导致活塞运动卡滞。

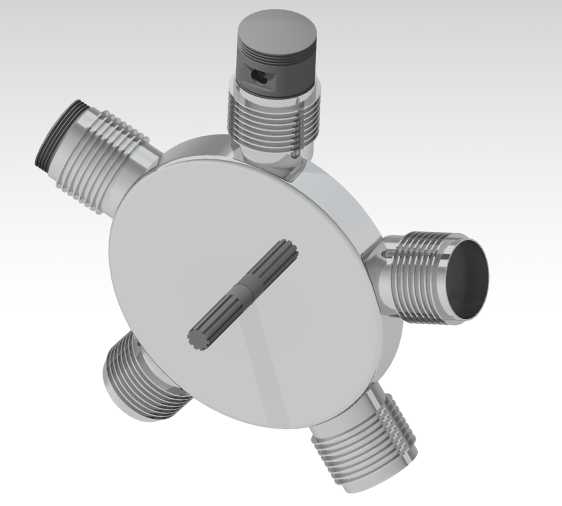

从安装适配的角度来说，这类径向动力单元的安装支点通常布置在曲轴箱的后端法兰位置，前端输出轴直接连接螺旋桨或者动力输入法兰，整个动力单元的重心落在中心曲轴的轴线上，安装时不需要额外做重心配平，对于轻型载具的动力舱布置来说十分友好。另外，圆周排布的缸体可以根据实际功率需求调整缸数，在不改变中心曲柄核心结构的前提下，通过增减缸体数量就能覆盖不同的功率区间，零部件的通用化率更高，后期维护更换配件的成本也更低。

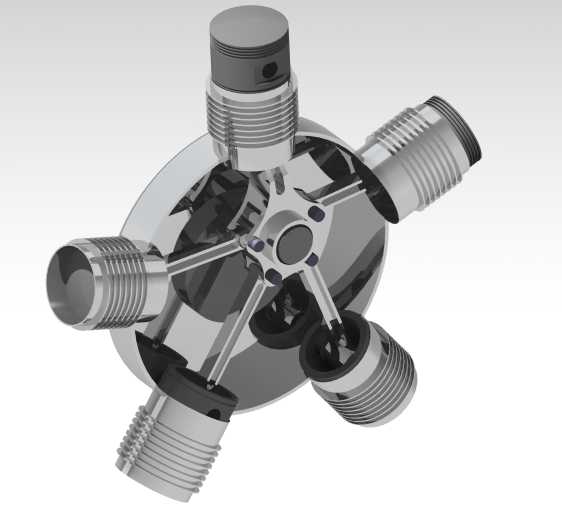

在做三维结构建模的时候，需要先搭建中心曲柄的运动骨架，确定曲柄回转中心、活塞销中心、连杆长度这几个核心参数的约束关系，再通过圆周阵列的方式生成其余缸位的结构，每阵列一个缸位就要做一次运动干涉检查，确认相邻连杆、活塞与中心腔体之间没有硬干涉，同时要预留出火花塞、喷油嘴的安装位置，保证后期装配时这些外接部件有足够的操作空间。进气道的布置可以顺着缸体的排布方向沿径向延伸，不需要做复杂的弯折管路，进气阻力更小，能有效提升充气效率。
