爆米花机透明弧形出料导料结构

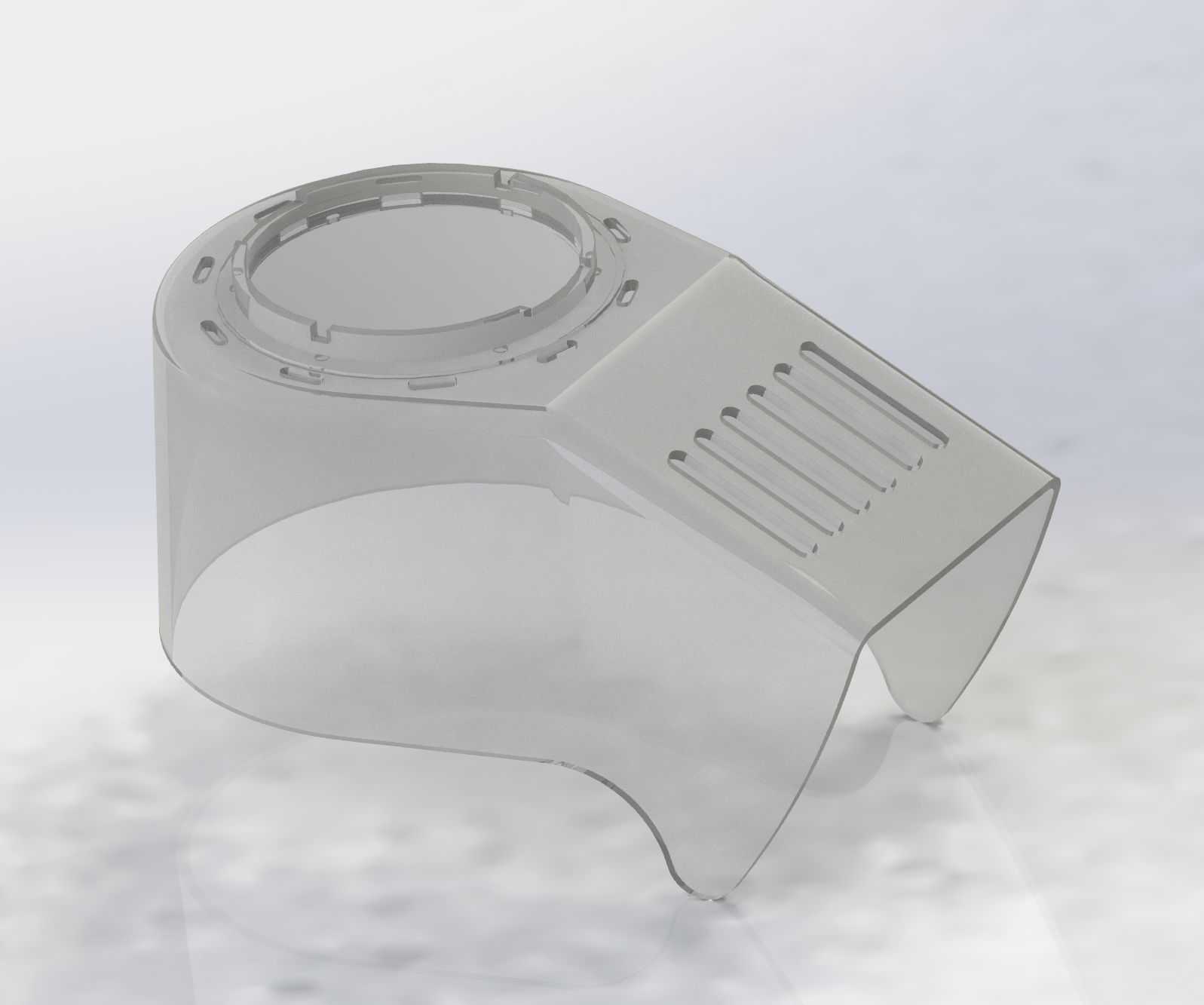

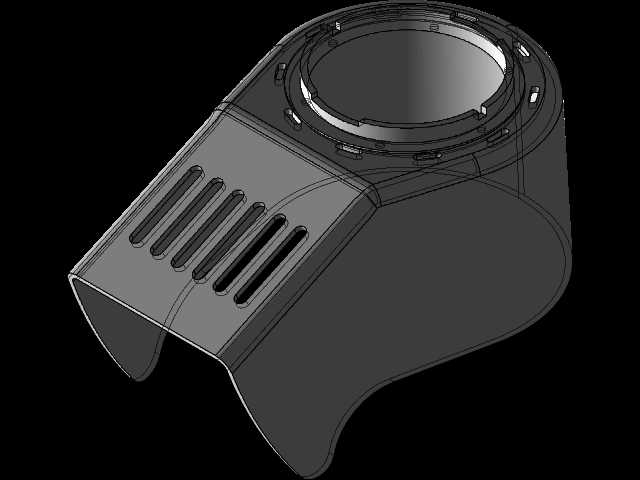

该结构属于商用爆米花制作设备的出料导流部件，安装在爆米花机膨化腔体的出料端口位置，主要作用是承接从膨化腔体内高速喷出的高温膨化爆米花物料，通过弧形导流面将物料平缓引导至下方承接容器内，避免高温爆米花飞溅烫伤操作人员，同时减少膨化后酥脆物料因高速撞击产生的碎裂问题，保障成品爆米花的完整度。从结构设计来看，整体采用半包围弧形罩体结构，上端设置带定位卡槽的环形安装接口，接口处预留的多个卡扣槽与设备出料端的定位凸台匹配，安装时无需额外紧固件，通过旋转卡接即可完成固定，安装间隙控制在0.2mm以内，可避免膨化过程中热气夹带物料从接缝处溢出。罩体主体采用大曲率弧形过渡设计，导流面的弧度经过反复调整，既保证物料依靠重力自然下滑无滞留死角，又能通过半包围的侧壁结构阻挡物料向侧方飞溅，侧壁上开设的多条平行长条形镂空槽，一方面可以快速导出膨化过程中带出的高温蒸汽，避免蒸汽在罩体内壁凝结成水滴打湿爆米花影响口感，另一方面可减轻结构整体重量，同时便于操作人员观察物料流出状态，及时调整承接容器的位置。在建模实现过程中，该结构的难点在于弧形导流面与上端安装环的顺滑过渡，以及侧壁镂空槽与曲面的贴合处理，建模时需要先构建上端安装环的基准轮廓，再通过多截面曲面放样生成弧形导流主体，之后对曲面进行加厚处理得到实体壁厚，壁厚控制在2mm，兼顾结构强度与透明材质的透视清晰度，最后在侧壁位置投影长槽轮廓进行切除，保证所有镂空槽的走向与导流面弧度平行，避免出现应力集中的尖角。从安装边界来看，上端环形接口的外径与设备出料口的内径匹配，安装后整体向下延伸的长度不超过180mm，罩体最宽处尺寸控制在120mm以内，不会超出爆米花机整机的台面边界，适配市面上多数台式商用爆米花机的安装尺寸，下端出料口的宽度设置为100mm，可保证爆米花流出时形成集中的料流，不会散落到承接容器外部。实际使用过程中，该导流结构接触的物料为高温膨化食品，因此材质选用食品级耐高温透明PC材质，可承受120℃的持续高温不变形，透明材质也便于日常使用后观察内壁残留的物料残渣，及时进行清洁，避免残渣积存滋生细菌。结构的边缘位置全部做了R2的圆角处理，没有尖锐棱角，既避免清洁时划伤操作人员，也不会在物料流动过程中刮碎酥脆的爆米花。在结构强度验证方面，通过对安装环位置施加模拟工作状态的冲击力，确认卡扣位置的应力分布均匀，不会出现卡接断裂的问题，导流面的壁厚可承受物料持续冲击无变形，长期使用后不会出现导流面凹陷导致的物料滞留问题。
