电动三轮车转向行走机构三维设计

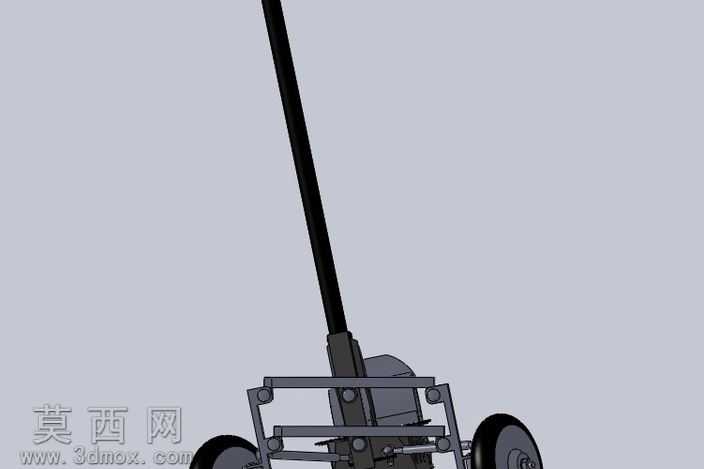

本作品为电动三轮车的转向行走机构三维建模成果，建模过程依托三维设计软件完成，整体采用自下而上的装配设计思路，先完成单个零件的参数化建模，再按照实际装配约束关系完成整体机构的拼接。建模阶段严格遵循艾克曼转向原理的几何参数要求，对转向立柱、转向连接支架、车轮安装支座、传动连接构件等核心零件逐一进行尺寸定义，所有零件的配合公差、安装孔位、连接轴径均按照小型电动代步车辆的通用设计标准设定，确保机构运动过程中无干涉、卡滞问题。材质渲染阶段，针对不同零件的实际应用场景赋予对应材质属性：黑色金属材质的转向杆、连接支架赋予哑光金属漆面效果，还原钢制构件的磨砂质感；车轮部分采用橡胶材质搭配硬质塑料轮毂，分别赋予高摩擦力的哑光橡胶材质与亮面硬质塑料材质，区分不同部件的视觉质感；连接销轴、紧固件等小零件赋予镀锌金属材质，呈现金属件的轻微反光效果，整体渲染效果贴近实物装配状态。结构设计上，该机构重点优化了转向传动的连接结构，将转向立柱与前轮支架采用铰接式连接，搭配可调节的转向限位结构，可实现小半径转向的灵活操控；行走轮部分采用双侧对称支撑结构，提升行驶过程中的承重稳定性，传动连接部位预留了链传动的安装接口，可直接适配常规的电动驱动链组件，无需额外修改结构即可完成动力系统的装配。设计过程中反复验证了机构的运动行程，通过软件的运动仿真模块模拟转向、直行状态下的各部件运动轨迹，调整了转向支架的连接臂长度，确保转向过程中两侧车轮的转角差符合艾克曼原理要求，避免轮胎出现异常磨损，整体结构紧凑，零件数量精简，既满足小型电动三轮车的轻量化设计需求，也兼顾了结构强度与装配便利性，可直接用于同类代步车辆的结构参考、教学演示或原型开发参考。
