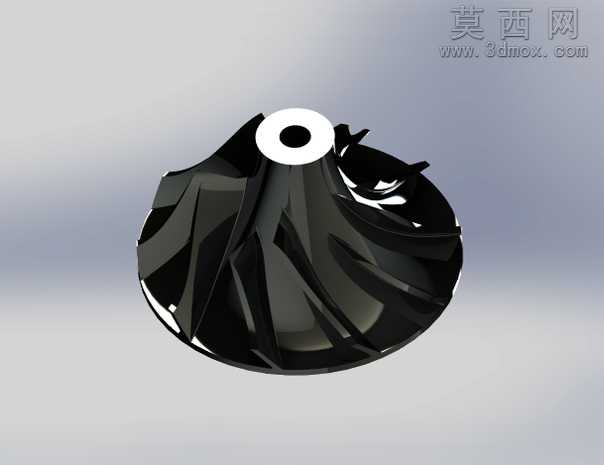

离心式压缩机叶轮三维结构设计

本作品为离心式压缩机核心部件叶轮的三维设计成果，整体采用参数化建模思路完成，依托三维建模软件的草图绘制、特征放样、曲面加厚、阵列等功能完成整体结构搭建。建模初期先梳理叶轮的气动外形逻辑，确定轮盖、轮盘与叶片的衔接关系，先绘制中心轮毂的基准草图，以中心安装孔为定位基准，确定轮毂的轴向厚度与径向尺寸，保证中心安装孔的同轴度公差符合装配要求。叶片部分采用空间扭曲曲面设计，根据离心压缩机的气流走向设定叶片的入口安装角与出口安装角，通过多截面放样生成单个叶片的曲面结构，曲面构建过程中反复调整截面线的控制点，保证叶片型面顺滑无突兀折角，避免后续流体仿真中出现气流畸变问题。完成单个叶片建模后，通过圆周阵列命令，按照叶轮的叶片数量完成整圈叶片的均匀排布，阵列过程中严格校验相邻叶片的流道宽度一致性，保证每个流道的过流面积均匀，降低气流流动损失。材质设定上，整体叶轮赋予工程常用的高强度合金钢材质效果，通过调整材质的反光度、粗糙度参数，模拟金属机加工后的亮面质感，轮毂中心孔位置做了倒角处理的细节表现，叶片前缘与后缘的圆角过渡也在建模中完整还原，避免应力集中问题。渲染阶段采用柔和的环境光搭配定向主光源，突出叶片扭曲曲面的光影层次，清晰展现叶片的空间扭转形态与整体结构的装配关系。设计过程中兼顾了教学项目的演示需求，整体结构简洁明了，既还原了真实离心压缩机叶轮的核心结构特征，又简化了不必要的复杂工艺细节，适合用于机械原理课程的结构展示、流体机械的入门教学演示，能够直观呈现离心叶轮通过高速旋转对气体做功的结构基础，帮助理解离心式压缩机的核心工作部件的形态与功能逻辑。
