汽车传动系统离合器结构设计模型

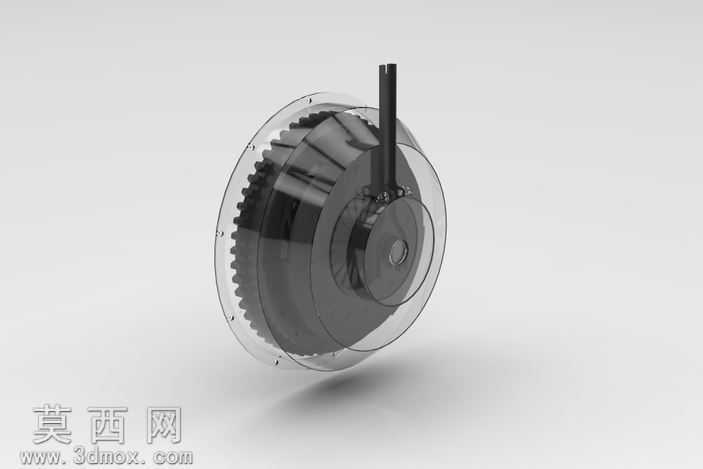

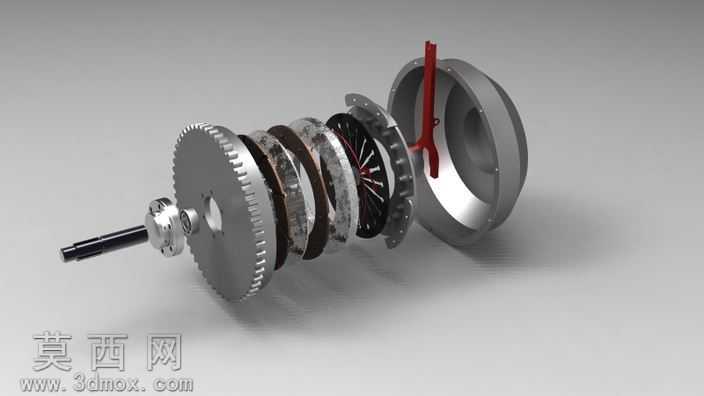

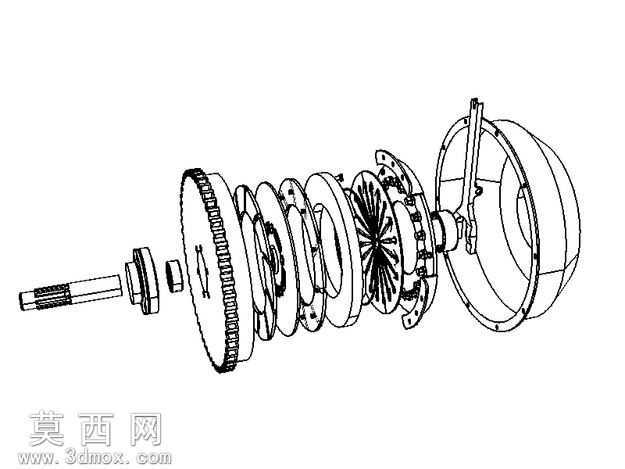

本模型为汽车传动系统核心部件离合器的三维设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对离合器的主动部分、从动部分、压紧机构、操纵机构四大核心模块进行独立特征绘制，主动部分的飞轮连接盘、压盘壳体采用回转类特征建模，通过拉伸、旋转、阵列命令完成壳体的加强筋、安装孔位的精准排布，保证与发动机飞轮端的安装配合尺寸完全符合通用车用设计规范。从动部分的从动盘本体、扭转减振器结构单独完成子装配建模，对减振弹簧的安装槽、阻尼片的贴合面做了精细化的曲面修整，还原从动盘在动力接合过程中的缓冲减振结构特性。压紧机构的膜片弹簧采用扫掠、放样命令完成异形曲面构建，对弹簧的指端分离间隙、支撑环安装位做了参数化约束，可通过修改参数适配不同扭矩规格的车型需求。材质渲染阶段，壳体部分赋予哑光灰铸铁材质，调整金属粗糙度、反射率参数还原铸造壳体的哑光金属质感，压盘工作面赋予高碳钢材质，添加轻微的磨损纹理细节提升真实感，膜片弹簧赋予弹簧钢材质，设置合适的高光强度凸显金属弹性件的质感，操纵拨叉部分赋予调质钢材质，表面添加细微的机加工纹理，整体渲染采用柔和的侧方打光方案，凸显离合器各部件的轮廓层次与装配关系。设计过程中重点考量离合器的动力接合平顺性、分离彻底性两大核心性能要求，对压盘的压紧行程、膜片弹簧的弹力特性做了结构层面的适配优化，各部件的装配间隙预留合理，可直接用于装配干涉校验、工作原理演示、结构优化分析等场景，完整还原了车用离合器的真实结构与装配逻辑，可作为汽车传动系统教学、零部件结构设计参考的数字化模型使用。
