斯巴鲁品牌标识立体造型结构设计

在汽车品牌视觉落地的相关结构设计工作中，品牌标识的立体造型是连接平面VI系统与实车装配、线下展陈、周边衍生开发的核心衔接环节，这套斯巴鲁品牌标识的立体结构设计，覆盖了车端安装、展陈道具制作、品牌周边开发等多场景的实际使用需求。从实际应用场景来看，该立体标识可直接适配车辆前格栅、尾门的品牌标识安装位，也可拆分用于线下4S店的门头标识、车展展台的立体字装置、品牌定制周边的装饰构件等场景，不同场景下的结构细节做了对应适配，避免单一造型无法适配多场景安装的问题。

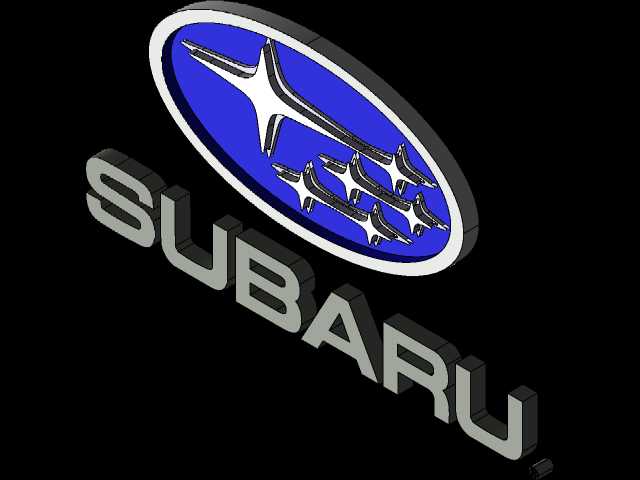

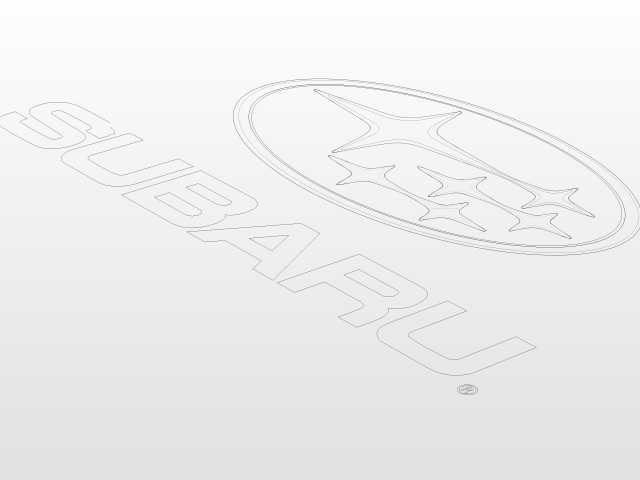

设计过程中首先拆解了平面LOGO的核心视觉元素：椭圆轮廓的蓝色星标徽记、下方的SUBARU立体字组，两个部分既可以组合使用，也能单独拆分适配不同的安装空间。徽记部分的六连星造型做了分层凸起处理，每颗星的边缘做了0.3mm的圆角过渡，既还原平面标识的锐利视觉感，也避免立体加工后出现锐边割手、喷涂积漆的问题；椭圆外圈的镀铬质感层做了1.2mm的凸起高度，和内部蓝色填充层形成0.8mm的高度差，在实车安装时，这个高度差刚好能在自然光下形成自然的阴影层次，不会因为高差过大导致积灰难清理，也不会因为高差过小失去立体层次感。

下方的SUBARU立体字组，每个字母的壁厚统一设置为2.5mm，这个厚度兼顾了不同加工工艺的要求：如果采用ABS注塑做车标成品，这个壁厚可以避免注塑时出现缩痕、缺胶的问题；如果采用亚克力切割粘接做展陈字，这个厚度也能保证粘接后的结构强度，不会因为轻微碰撞出现字母断裂。字母的背面统一做了安装定位柱，定位柱的间距根据常见的车标安装孔位、展陈底板的安装孔距做了适配，定位柱直径3mm，突出安装面4mm，安装时可以直接卡入对应孔位打胶固定，不需要额外做定位治具，降低现场安装的调整难度。

考虑到车端使用的户外耐候性需求，徽记的蓝色填充区域和金属质感区域的衔接处做了嵌入式止口结构，两个部件装配后止口的咬合量为0.5mm，既可以避免长期户外使用后胶水老化出现部件脱落，也能防止雨水、洗车水渗入标识内部腐蚀背面的安装胶层。立体字的底部和安装面接触的位置做了整圈的0.2mm浅凹槽，打胶安装时多余的胶水会溢入凹槽内，不会溢出到标识边缘影响外观，也能保证胶水的粘接面积足够，提升粘接强度。

在安装边界的适配设计上，整套标识组合后的整体长宽比例严格还原平面VI的规范比例，徽记部分和字组部分的间距设置为徽记短轴长度的1/3，这个间距既保证视觉上的协调感，也给不同安装场景预留了调整空间：如果安装空间局促，可以直接去掉字组单独使用徽记，徽记本身的椭圆轮廓是完整闭合结构，单独使用不会有视觉残缺感；如果是大空间的门头安装，可以拉大徽记和字组的间距，只要保持两者的水平中线对齐，就不会破坏品牌视觉的识别性。

针对不同加工工艺的适配，设计时也做了对应的结构预留：如果采用真空镀膜做金属质感表面，所有凸起面的拔模斜度统一设置为1.5度，避免镀膜时出现积液、色差问题；如果采用金属冲压做金属车标，每个造型的转角R角都不小于0.5mm，避免冲压时出现应力集中导致的开裂问题；如果采用3D打印做手板验证，所有悬空结构的角度都大于45度，打印时不需要额外添加支撑，减少后处理的工作量。

在细节功能设计上，徽记内部的六颗星造型，大小比例严格遵循平面LOGO的比例关系，每颗星的凸起高度和外圈椭圆环的凸起高度保持一致，避免出现高低错落导致的视觉杂乱；星型的尖角位置做了微小的圆角处理，不会因为尖角过于锋利在安装、擦拭过程中划伤操作人员，也不会因为尖角应力集中在长期户外使用后出现镀层脱落、掉漆的问题。字组的每个字母之间的间距做了微调，相比平面字间距收窄了0.2mm，立体状态下这个间距调整可以避免远距离观察时出现字母粘连的视觉问题，也不会因为间距过大显得字组松散。

这套结构设计没有做多余的装饰性结构，所有的结构细节都围绕实际安装、加工、使用的需求展开，不管是用于量产车的配套标识，还是用于线下展陈的立体道具，都可以直接基于这个三维结构做工艺适配，不需要再做大幅的结构调整，能有效缩短从设计到落地的周期，减少不同场景下重复建模的工作量。
