皇家马德里足球俱乐部立体标识造型设计

　　这款立体标识造型，核心服务于体育周边衍生产品的实体化落地场景，可适配球迷周边摆件、场馆导视标识、主题装饰构件等多类使用需求。从实际用途来看，该造型既可以作为独立的桌面装饰摆件完成小批量3D打印制作，也可以拆分结构后适配大型场馆外墙的徽标安装需求，同时还能作为文创产品开模的原型参考，覆盖从个人收藏到商业场景布置的多元使用场景。

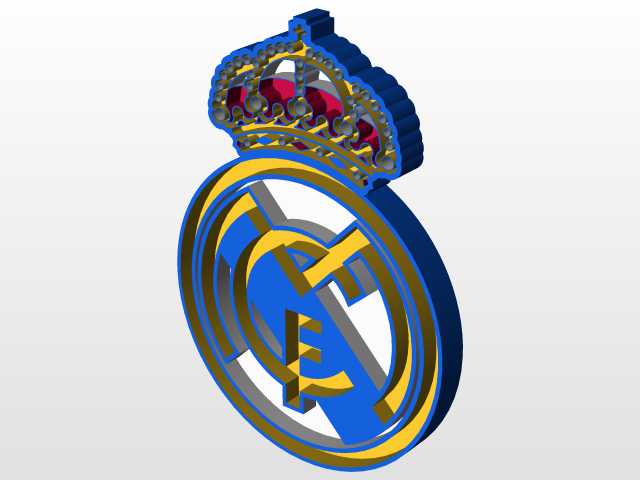

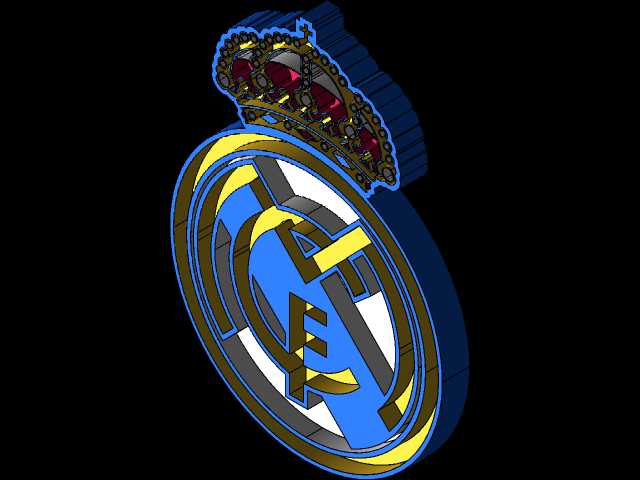

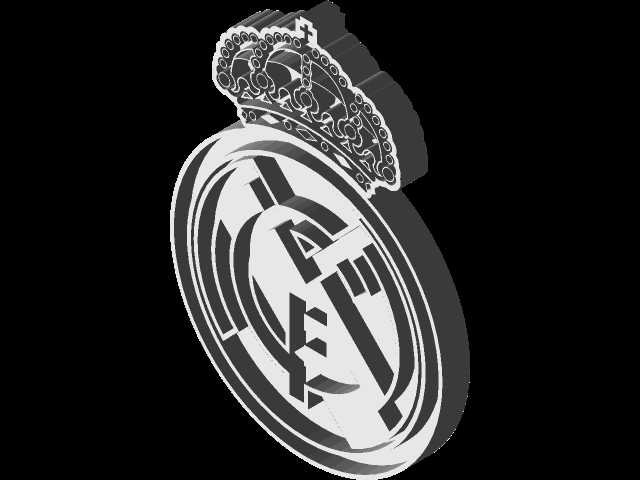

　　从功能特性上看，整个造型采用分层堆叠的结构逻辑，将平面队徽的各个色彩区域拆分为独立的实体层，每一层都预留了精准的配合公差，层与层之间可通过定位凸台完成拼接，无需额外粘接辅助即可实现精准对位，避免了平面标识立体化后容易出现的层间错位问题。顶部皇冠部分做了独立的细节拆分，皇冠上的宝石造型、冠身的纹理凸起都做了0.3mm的拔模斜度处理，不管是采用FDM3D打印还是注塑开模，都能顺利完成脱模，不会出现细节断裂或者卡模的问题。

　　设计思路上，首先还原了皇家马德里队徽的平面比例关系，将外圆环、内部字母组合、顶部皇冠三个核心模块的比例严格对标官方平面标识的尺寸规范，避免立体化后出现比例失真。考虑到不同场景的安装需求，整个造型的背部做了平整化处理，预留了两种安装接口：一种是背部中心的M4螺纹孔位，可适配壁挂式安装的膨胀螺丝固定；另一种是底部的8mm直径定位插孔，可搭配支架完成桌面摆放的固定。外轮廓的边缘全部做了R0.5mm的圆角处理，既避免了尖锐边角带来的磕碰风险，也能在喷涂上色时减少漆料在边角处的流挂问题。

　　外形尺寸方面，整体造型按照1:10的常规摆件比例设计时，总高度为120mm，最大宽度为95mm，整体厚度为18mm，这个尺寸既可以保证手持把玩的合适手感，也不会因为尺寸过小丢失皇冠部分的细节特征。如果需要适配大型场馆的外墙安装，可按照等比例放大的逻辑调整尺寸，所有层间的配合公差按照放大比例同步缩放即可，无需重新调整结构关系。安装边界上，壁挂安装时需要预留的最小安装平面尺寸为110mm*130mm，背部螺纹孔距离造型顶部的距离为22mm，距离底部的距离为98mm，安装时可根据这个尺寸提前标记墙面打孔位置，避免安装后出现位置偏移。桌面摆放时搭配的支架直径不超过60mm即可，不会超出造型的外轮廓范围，保证视觉上的整体性。

　　结构细节上，内部的字母组合部分做了镂空与实体的区分，字母之间的最小间隙为2mm，不管是打印还是开模生产，都不会出现间隙堵塞的问题。皇冠部分的十字顶饰做了加厚处理，最薄处的壁厚为1.2mm，满足常规塑料加工的最小壁厚要求，不会出现生产过程中部件断裂的问题。外圆环的分层结构中，最外层的蓝色边框做了0.2mm的高度差，比相邻的金色圆环高出0.2mm，既可以在视觉上形成更清晰的层次区分，也能在拼接时起到定位导向的作用，降低装配的对位难度。

　　针对不同的加工工艺，该造型也做了对应的适配调整：如果采用3D打印制作，所有悬空部分都添加了最小角度为45度的自支撑结构，打印时无需额外添加过多支撑，减少后期支撑拆除的工作量；如果采用注塑工艺生产，所有分型面都设置在层与层的贴合面上，不会在外观面上留下分型线痕迹，保证成品的外观质感。色彩分区的结构拆分完全对应队徽的官方配色，每一层对应一个色彩区域，后期上色时无需做复杂的遮罩处理，直接在对应层喷涂对应颜色后装配即可，大幅降低后期处理的工时成本。
