沙佩科恩斯足球俱乐部立体标识造型设计

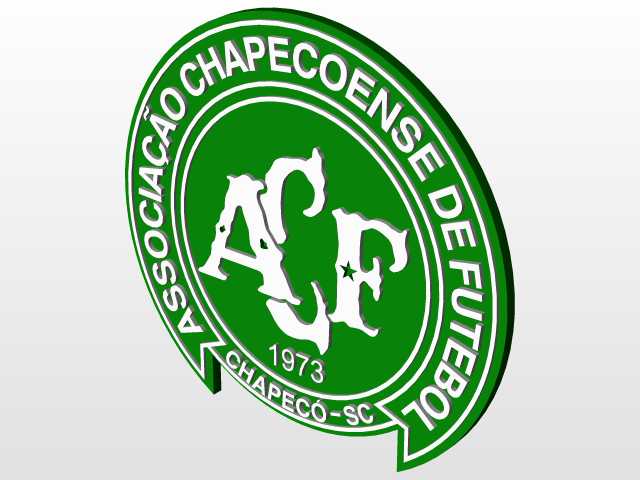

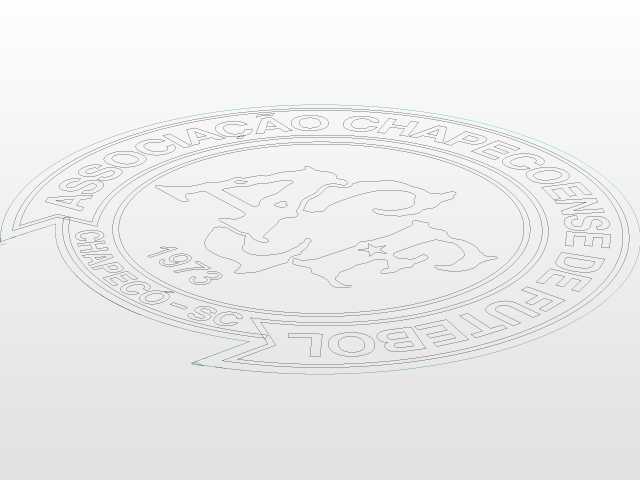

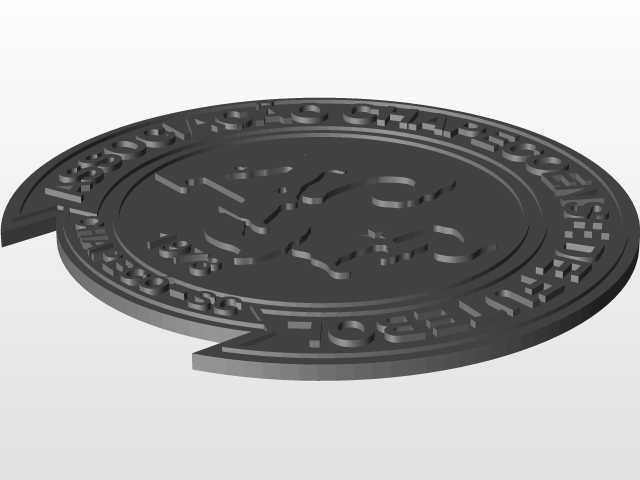

这款立体标识造型的设计，最初是为体育场馆标识系统、俱乐部周边衍生产品的实体加工提供精准三维数据支撑，在实际应用场景中，既可以作为场馆墙面的嵌入式装饰构件，也能适配纪念徽章、桌面摆件的开模生产需求，甚至可以直接用于数控雕刻、3D打印的小批量定制加工。从结构设计思路来看，整体采用分层浮雕式结构，最外层的环形边框做了15度的拔模斜度处理，不管是采用注塑加工还是亚克力雕刻，都能顺利完成脱模工序，不会出现边角卡滞的问题。标识主体的圆形基底厚度设置为8mm，这个厚度尺寸既保证了手持摆件的握持质感，也不会因为过厚导致墙面安装时突出过多，影响整体视觉协调性。环形排布的文字区域做了1.2mm的凸起高度，和基底之间形成清晰的层次差，即使后续做喷漆、电镀等表面处理，文字边缘也不会因为漆层堆积出现糊边的问题。中间的ACF字母造型做了局部的细节弱化处理，字母边缘的磨损做了渐变式的厚度过渡，最薄处不低于1.5mm，避免加工过程中出现薄壁断裂的情况，字母旁的五角星标识单独做了0.8mm的额外凸起，和字母主体形成视觉层次区分，不会和周边元素混为一体。底部的年份与地区文字区域，特意将字符笔画宽度调整到不小于1mm，适配激光雕刻、丝印等二次加工工艺的精度要求，不会因为笔画过细出现加工缺失。安装边界方面，整个标识的外轮廓为正圆形，最大外径控制在120mm的常规加工尺寸范围内，背部预留了2mm深的沉台，既可以粘贴双面胶完成墙面免打孔安装，也能在沉台位置加装磁吸片，适配金属展示面的快速拆装需求。在实际功能特性上，整个造型的所有凸起元素都做了R0.5mm的圆角处理，没有尖锐棱角，作为周边产品使用时不会出现划伤风险，不同结构层之间的连接位置都做了加强筋过渡，即使是采用树脂、PLA等脆性材料打印，也不会出现层间断裂的问题。设计过程中特意规避了封闭空腔结构，不管是采用注塑、压铸还是3D打印工艺，都不需要额外设计排气结构，降低了加工前的工艺调整难度。针对不同的应用场景，这个模型的尺寸可以等比例缩放，最小可以缩到20mm直径用于胸章制作，最大可以放大到1200mm直径用于场馆外墙大型标识，缩放过程中所有结构的厚度比例保持恒定，不会因为尺寸变化出现结构强度不足或者细节丢失的问题。标识底部的箭头造型特意做了和外环一体化的连接设计，没有采用分体拼接结构，减少了后续加工的装配工序，也避免了拼接位置出现错位缝隙的问题。从加工适配性来看，这个造型既可以适配减材制造的雕刻、铣削加工，也能适配增材制造的各类3D打印工艺，同时满足模具注塑、金属压铸的开模数据要求，不需要针对不同工艺做大幅度的结构调整，只需要根据加工材料的特性微调拔模角度即可。
