梅赛德斯奔驰品牌标识立体结构设计

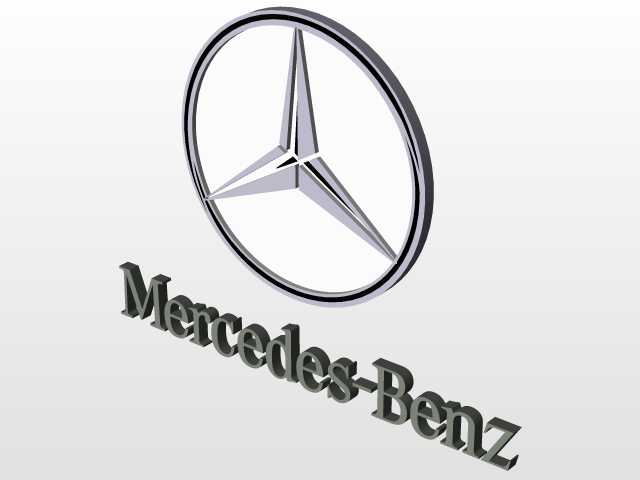

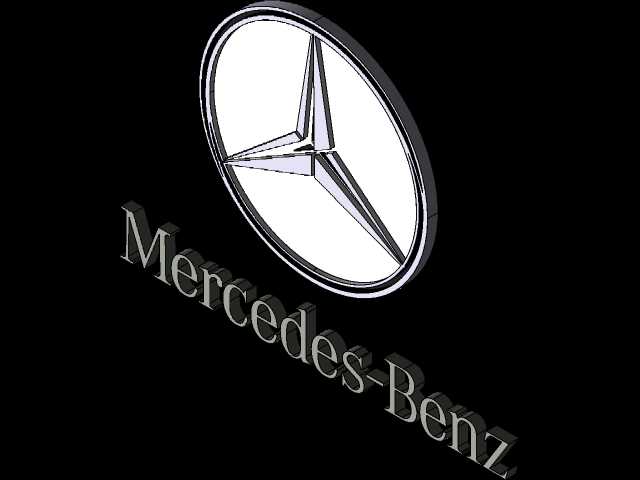

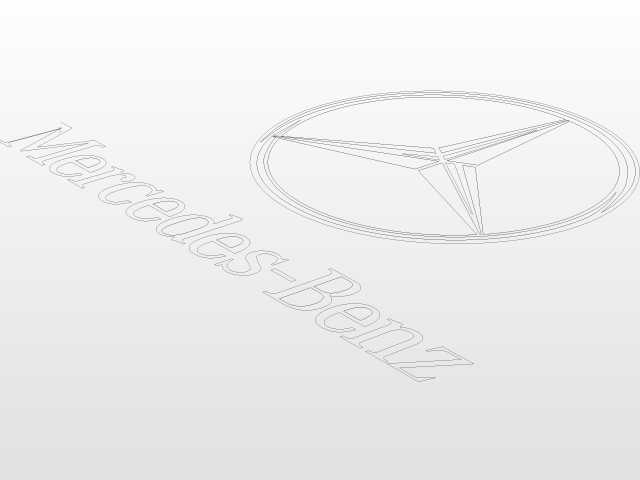

　　在汽车品牌视觉识别体系的落地环节，立体车标是连接品牌调性与实车质感的核心部件，这套梅赛德斯奔驰标识的三维结构，覆盖了从车头立标、中网嵌入标、车尾字标组合等多场景的适配需求。日常做整车外饰件匹配时，最先要卡准的是标识的安装边界，三叉星徽的环形外圈做了等宽的加厚包边，包边厚度控制在3mm区间，背面预留了均匀分布的定位卡扣柱，卡扣柱的间距完全对应主流奔驰车型中网、尾箱盖的预留安装孔位，不需要额外做打孔改位，能直接适配现有车型的装配公差，避免装车后出现缝隙不均、标识歪斜的问题。

　　从设计逻辑上看，三叉星的三个支臂做了渐变的厚度过渡，从中心交汇点向外圈延伸时，支臂的厚度从5mm逐步收窄到2mm，边缘做了R0.8的圆角处理，既避免了锐边带来的磕碰风险，也让光线打在标识表面时能形成自然的光影过渡，不会出现生硬的折角反光。环形外圈与三叉星的衔接位置做了0.2mm的下沉台阶，装配时可以在台阶处嵌入镀铬装饰条或者发光灯带，适配高配车型的发光车标需求，不需要重新修改主体结构，只需要更换外圈的嵌件就能实现不同配置的版本区分，大幅减少了模具开模的成本。

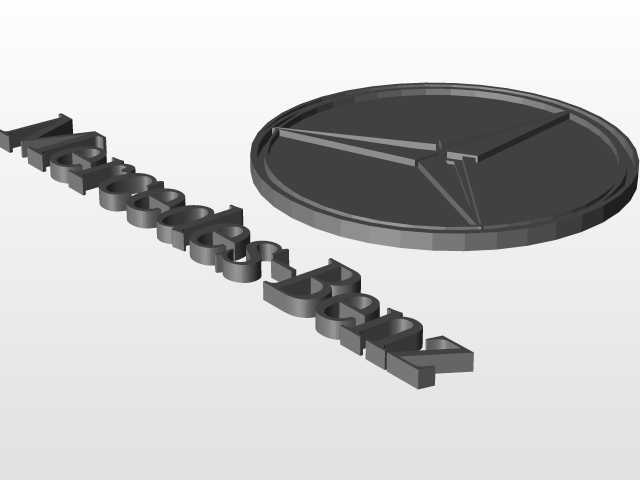

　　搭配的Mercedes-Benz立体字标，每个字母的高度按照实车安装位置做了比例适配，字标的背面做了整面的背胶定位槽，槽深0.3mm，刚好能容纳车用亚克力泡棉胶的厚度，粘贴后不会出现胶层外溢的问题，字标的笔画宽度做了统一的等宽处理，笔画连接处做了微小的圆弧过渡，避免注塑或者金属压铸时出现应力集中导致的成型缺陷，不管是做ABS镀铬材质还是金属抛光材质，都能保证笔画边缘的清晰度，不会出现糊边、缺角的问题。

　　实际应用场景里，这套结构不仅能用于整车出厂的原装标识装配，也能适配售后改装市场的替换件需求，比如车主更换中网时配套的车标替换，或者定制版车型的特殊配色标识加工，结构上预留的0.1mm表面处理余量，能满足镀铬、哑光黑、碳纤维包覆等不同表面工艺的厚度需求，不会因为表面处理层的厚度导致标识尺寸超差，安装后和周边饰件的缝隙能控制在0.5mm的均匀范围内，符合整车外饰的装配精度要求。

　　做结构校核的时候，特意考虑了户外使用的耐候性需求，三叉星与外圈的连接位置做了加强筋过渡，加强筋的厚度1.5mm，不会在表面产生缩痕，同时能保证车辆在高速行驶时，标识不会因为气流冲击产生抖动或者断裂，哪怕是180km/h的行驶风速下，结构的形变量也能控制在0.1mm以内，不会出现异响或者标识脱落的风险。字标部分的每个字母背面都做了独立的定位凸点，粘贴时能快速对准安装定位线，不需要反复调整位置，提升装配效率的同时也能保证字标的排列间距均匀，不会出现字母高低不平、间距不一的问题。
