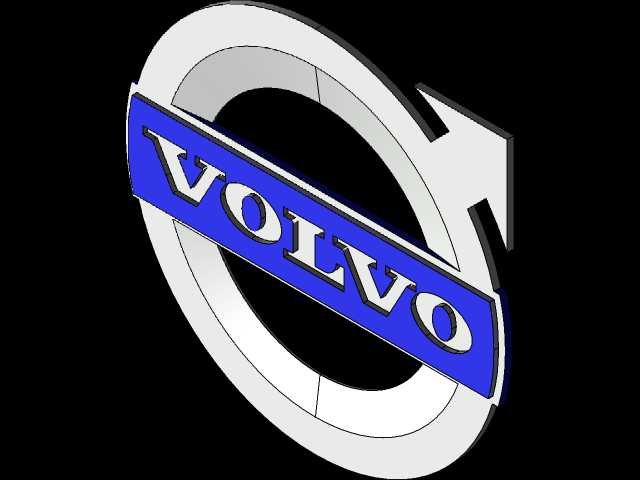

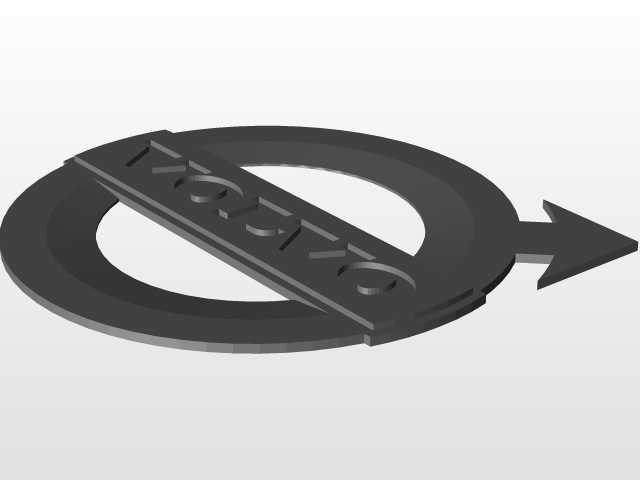

沃尔沃品牌汽车标识立体结构设计

在汽车整车外观件设计、品牌展陈道具开发、售后装饰配件生产的多个场景中，品牌标识的三维结构数据都是核心的设计输入项，这款沃尔沃品牌标识的三维结构，完全按照品牌官方视觉规范完成立体结构还原，可直接对接不同场景的生产加工需求。从实际用途来看，该结构可覆盖三类核心工程场景：其一为整车厂总装环节的车头、车尾、方向盘中央标识的装配匹配，可直接对接车身覆盖件的安装点位做公差校验；其二为汽车后市场的装饰件开发，比如定制款发光车标、碳纤维纹理替换车标的结构基底设计，无需重新测绘标识轮廓即可直接开展二次结构设计；其三为线下品牌展陈的立体标识制作，比如4S店门头标识、车展展台立体字的结构拆分，可直接导出加工路径完成数控切割、3D打印等工序的生产。

从功能特性层面看，该标识结构做了分层设计，外层带箭头的环形金属质感结构做了1.2mm的拔模斜度处理，适配注塑、金属压铸等不同工艺的脱模需求，环形结构的内侧做了均匀分布的3个定位卡扣槽，槽位深度2.5mm，可直接与车身安装基座的卡扣实现过盈配合，无需额外打胶即可实现牢固固定，拆卸时也不会损伤车身漆面。中间蓝色基底部分做了0.3mm的下沉台阶，银色VOLVO字母做了0.8mm的凸起处理，字母边缘做了R0.15mm的圆角过渡，既避免了加工过程中的锐边磕碰问题，也能让视觉上的品牌识别度更清晰，蓝色基底与外层环形结构的配合间隙控制在0.1mm，装配后无明显断差，符合汽车外饰件的外观间隙公差要求。

设计思路上，首先还原了沃尔沃品牌标识的经典视觉比例，环形箭头的指向角度、蓝色条带的倾斜角度、字母的字重字距都严格遵循品牌视觉识别手册的规范，没有做随意的比例调整。结构层面优先考虑不同工艺的通用性，不管是做ABS注塑的量产车标，还是做亚克力切割的展陈标识，或是做金属蚀刻的定制装饰件，都可以通过调整结构的壁厚参数快速适配，不需要重构整体曲面。针对安装场景的差异，结构背面预留了两种安装结构的兼容空间，既可以做卡扣式的车身装配结构，也可以替换为背胶粘贴的平面安装结构，安装点位的中心距统一设置为通用尺寸，可适配绝大多数沃尔沃在售车型的原厂安装位，也可根据定制需求调整点位位置。

外形尺寸与安装边界方面，该标识按照常用的车头标尺寸做1:1还原，整体外轮廓的环形直径为120mm，整体厚度为8mm，蓝色条带的最宽处为28mm，箭头部分的突出长度为15mm。安装边界上，标识背面的安装平面直径控制在105mm范围内，安装时需要的最小平面空间为直径110mm的圆形区域，安装面的平面度公差要求控制在0.5mm以内，避免安装后出现标识翘边、贴合不牢的问题。如果是做发光款的定制车标，内部可预留3mm的走线空间，可容纳直径2mm的LED灯带走线，不会因为结构空间不足导致灯带挤压损坏。针对户外使用的场景，结构的外边缘做了R0.5mm的圆角，可减少行车过程中的风阻，也能避免积水积灰在标识缝隙中，长期使用也不会出现边缘锈蚀、涂层脱落的问题。在做展陈用途的大尺寸标识时，可直接对整体结构做等比例缩放，曲面不会出现破面、变形的问题，缩放后的结构壁厚可按照放大比例同步调整，满足大尺寸标识的结构强度要求。
