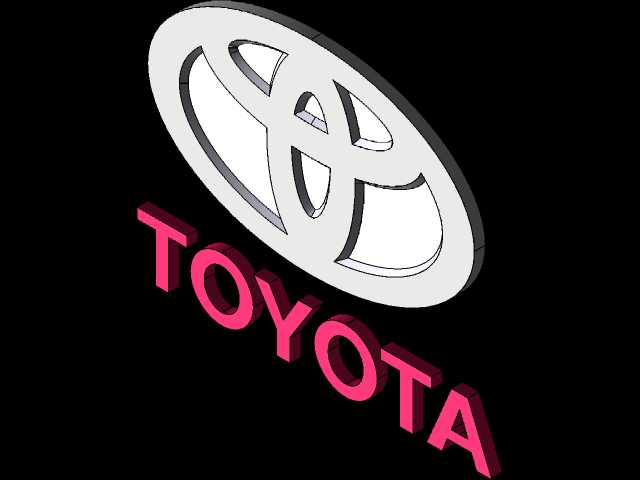

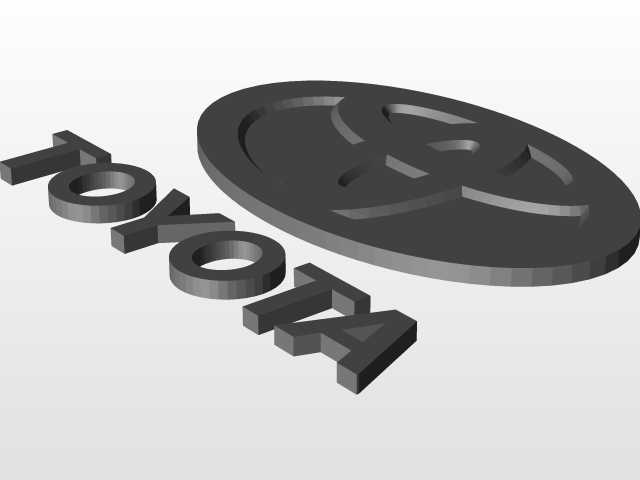

丰田品牌汽车标识立体结构设计

在汽车外饰件的设计开发流程中，品牌标识作为整车视觉识别系统的核心部件，其三维结构设计需要兼顾外观辨识度、安装适配性与长期使用可靠性，本次完成的丰田品牌标识立体结构，围绕量产装车的实际需求完成全细节建模。从实际应用场景来看，这类标识通常布置于车辆前进气格栅中央、尾门中央、轮毂盖中心以及方向盘多功能按键区域，不同安装位置的标识在厚度、固定结构上存在细微差异，本次建模覆盖了外装标识的通用结构特征，可适配多数乘用车型的安装点位需求。

设计过程中首先梳理了丰田品牌标识的平面轮廓特征，三个相互衔接的椭圆造型构成了标识的核心视觉元素，建模时优先保证外轮廓的曲率连续性，避免曲面出现褶皱或曲率突变，确保后续做表面处理时，镀铬或高光烤漆工艺能呈现均匀的反光效果，不会出现视觉上的形变偏差。立体结构部分，标识主体采用带拔模斜度的厚壁结构，边缘做了R0.3-R0.5的圆角过渡，既避免注塑生产时出现锐边缺陷，也能减少车辆行驶过程中气流冲刷带来的风噪，同时降低洗车、日常擦拭时边角磕碰掉漆的概率。

安装边界的处理是这类标识设计的重点，标识背部预留了适配3M双面胶粘贴的平整基面，同时针对需要卡扣固定的安装场景，在背部对应位置设计了直径2.5mm的定位柱与卡扣安装位，定位柱的位置公差控制在±0.1mm范围内，确保与车身上的安装孔位精准匹配，不会出现装配后偏移、松动的问题。标识的整体厚度根据安装位置做了差异化设计，布置于前进气格栅的外装标识厚度控制在8mm，既保证足够的立体视觉效果，也不会突出格栅表面过多影响整车前脸的型面协调性；尾门标识厚度控制在5mm，避免尾门开关过程中与周边饰件产生干涉。

从功能特性来看，该标识结构除了承担品牌识别的基础作用外，其厚壁结构在选材上可适配ABS、PC+ABS等常用汽车外饰塑料，表面可根据车型配置需求做镀铬、哑光黑、高光烤漆等不同工艺处理，满足不同年款、不同配置车型的外观差异化需求。建模过程中对标识表面的分型线位置做了优化，将分型线布置在标识侧面与背部的交接位置，确保正面可视区域无分型线痕迹，提升外观精致度。针对北方多雪、沿海多盐雾的使用场景，结构设计时在标识背部预留了0.2mm的溢胶槽，粘贴安装时多余的胶液会流入溢胶槽，不会溢出到标识周边的车身漆面上，同时保证胶层与标识背部、车身安装面充分接触，提升粘接强度，避免长期使用后出现标识脱落、移位的问题。

在细节处理上，标识的字母部分采用独立的立体凸起结构，凸起高度与主体椭圆标识的厚度差控制在2mm，形成清晰的视觉层次，字母的边缘同样做了小圆角过渡，避免积灰难以清理。建模时所有曲面均做了G2连续处理，确保后续做数控加工、模具开发时，加工出的模具型腔表面光滑无棱线，量产件的表面质量能满足汽车外饰件的外观检验标准。针对带ACC毫米波雷达的车型，该标识结构可通过调整壁厚与选材，适配雷达波穿透需求，在不改变外观造型的前提下，满足智能驾驶部件的信号穿透要求，无需额外调整标识造型即可适配不同配置车型的装车需求，大幅提升了零件的通用化率，减少后续开发的重复工作量。
