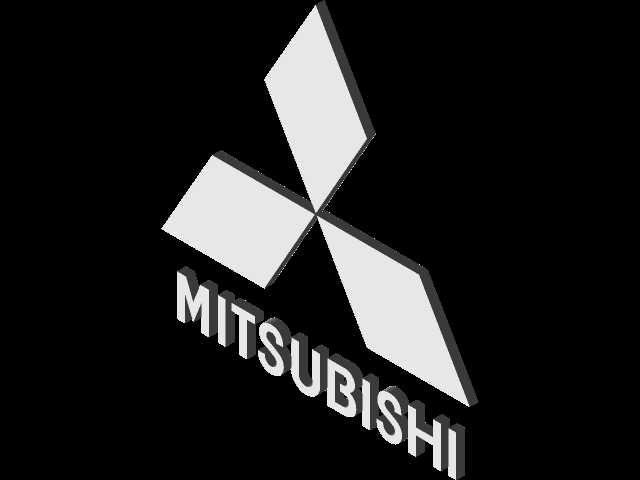

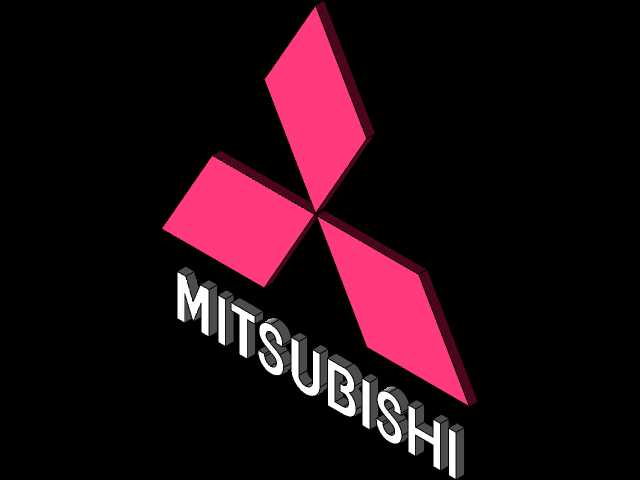

三菱品牌标识立体结构三维数模

在汽车品牌视觉落地、线下门店展陈搭建、整车外饰标识匹配、品牌周边衍生产品开发的实际工程场景中，品牌标识的立体数模是衔接平面视觉方案与实体加工生产的核心中间载体，这套三菱品牌标识的立体结构数模，完全围绕实体加工与装配的实际需求搭建，可直接对接后续的开模、切削、3D打印、粘接装配等多类加工工序。从实际应用场景来看，这类立体标识的使用场景覆盖极广：整车出厂时的车头、车尾、轮毂中心盖的标识嵌装，需要标识的安装卡扣位、背胶贴合面与车身钣金的预留槽位完全匹配；线下4S店的门头招牌、展厅立牌上的大尺寸立体标识，需要结构具备足够的抗风载、抗形变能力，数模中预留的加强筋排布、安装挂点位完全适配户外安装的受力需求；甚至汽车文化周边、车模产品的标识细节还原，也能依托这套数模做等比例缩放，保证不同尺寸下的标识比例完全统一，不会出现缩放后菱形块比例失调、字重变形的问题。做这类标识的三维建模时，首先要还原平面标识的比例规范：三个菱形块的夹角为120度均匀分布，每个菱形的长宽比、倒角弧度都严格匹配品牌视觉规范，不会出现视觉上的偏移；立体拉伸的厚度会根据应用场景做参数化可调，小尺寸的车身贴标厚度通常控制在1.5-3mm，避免突出车身过多造成剐蹭，大尺寸的门头标识厚度可做到15-50mm，保证远距离观看时的立体层次感。建模过程中特意处理了立体结构的边缘过渡，所有外露边缘都做了R0.3-R1的圆角处理，根据标识尺寸匹配对应的圆角大小，既避免加工后锐边割手的问题，也能让光线照射时的反光过渡更自然，不会出现生硬的折边亮线。标识下方的英文字体部分，每个字母的立体拉伸深度与上方菱形标识保持一致，字母之间的字间距、基线对齐精度控制在0.1mm以内，避免装配后出现高低不齐、字距不均的视觉问题。安装边界的处理是这类标识建模的核心细节：用于车身装配的版本，数模在标识背面预留了标准的卡扣安装柱，柱体直径、高度、卡扣倒扣尺寸完全匹配通用车身标识的安装孔位，同时预留了背胶粘贴的平整区域，可同时满足卡扣固定+背胶辅助固定的双重安装需求，避免车辆行驶过程中标识脱落；用于户外门头安装的版本，数模在背面设计了隐藏式的挂装槽与加强筋结构，加强筋的排布顺着标识的受力方向设置，既减少材料用量降低重量，也能保证大尺寸标识长期户外使用不会出现翘曲变形，挂装槽的尺寸适配通用的广告安装挂件，不需要现场二次打孔破坏标识正面结构。从结构设计的合理性来看，这套数模所有的壁厚都保持均匀，最小壁厚不小于1.2mm，完全适配注塑、亚克力切割、金属铣削、3D打印等各类加工工艺的工艺要求，不会出现壁厚不均导致的注塑缩痕、打印翘曲、切削变形等问题；不同部件的拼接位都设计了定位止口，拼接装配时可以快速对齐，不需要反复调整位置，装配后的缝隙控制在0.1mm以内，肉眼几乎不可见。在实际的项目对接中，这类标准化的标识数模可以大幅减少设计方、加工方、安装方的沟通成本，不需要反复核对平面稿的比例、立体效果的偏差，直接导出对应格式的文件就可以对接生产；做整车外饰设计时，也可以直接将数模导入整车装配环境，匹配车身曲面的弧度调整标识的安装面弧度，保证标识安装后与车身曲面完全贴合，不会出现缝隙不均、翘起的问题。针对不同的加工材质，数模的结构也做了对应的适配：如果采用亚克力材质做发光标识，数模预留了LED灯带的安装槽与走线位，槽体尺寸适配常规的低压灯带规格，不需要后期二次开槽破坏结构；如果采用金属材质做哑光质感标识，数模的表面没有多余的凸起结构，方便后续做喷砂、氧化、烤漆等表面处理。
