奥迪品牌标识立体结构三维数模

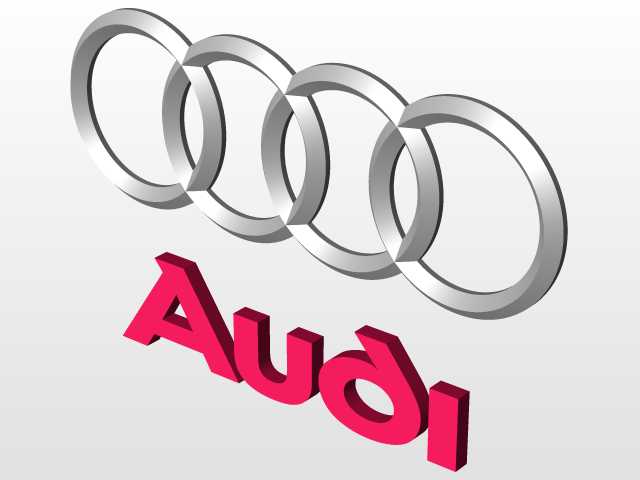

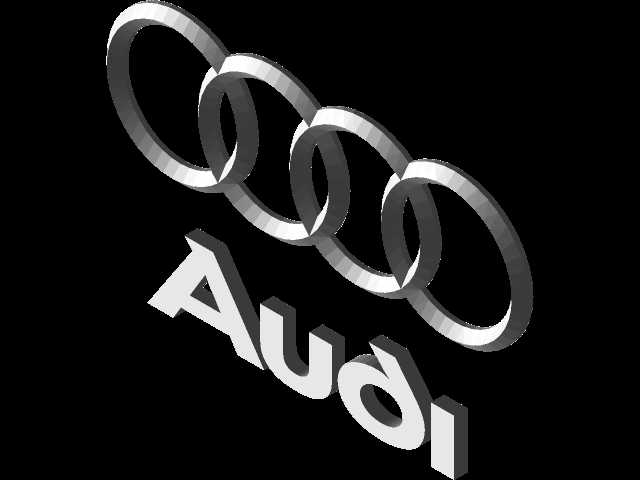

这套三维数模还原的是奥迪品牌四环标识的立体结构，在汽车行业的应用场景覆盖多个环节，首先是整车外饰件开发阶段，车头进气格栅位置的车标安装匹配、车尾行李箱盖的标识定位、方向盘中央的安全气囊盖板标识嵌装，都需要精准的标识数模来做安装边界校核。很多人以为车标只是简单的平面图案拉伸，实际工程设计中要考虑的边界条件非常多，比如外装车标需要和周边曲面做曲率连续的匹配，不能出现突兀的台阶或者缝隙不均的情况，尤其是前脸格栅区域的车标，还要兼顾ACC毫米波雷达的透波要求，四环的环体宽度、相邻环的搭接间隙、整体的厚度尺寸，都会影响雷达波的穿透效率，设计阶段就要把这些功能需求融入结构里。

从结构特性来看，这套数模里的四个环形构件采用等截面圆弧过渡设计，相邻环体的搭接位置做了平滑的融合处理，不是简单的布尔求交留下的生硬棱边，实际量产的金属车标在这个位置会做抛光或者镀铬处理，棱边太突兀会导致电镀层积瘤，也容易在后续使用中积灰留垢，增加清洁难度。标识下方的立体字结构，做了15度左右的倾斜拔模角度，不管是采用ABS注塑成型还是锌合金压铸工艺，这个拔模角度都能保证零件顺利出模，不会出现侧壁拉伤的问题。

做安装匹配的时候，首先要确认标识的整体外廓尺寸，常规的前装车标横向跨距、纵向高度都有严格的公差要求，和格栅上的安装定位槽间隙要控制在0.3mm以内，避免车辆行驶过程中出现震动异响。数模里预留的背部安装柱位置，和常见的卡扣安装、3M胶粘贴两种安装方式都做了兼容，胶贴区域做了微凹的平面处理，保证背胶粘贴时的接触面积足够，不会出现边缘翘边的情况；如果是卡扣安装，安装柱的直径、加强筋的厚度都做了适配常规车标卡扣的尺寸，不用二次修改就能直接调用到整车装配数模里做干涉检查。

在展具制作、线下门店品牌装饰的场景里，这套数模也能直接用于大尺寸标识的加工，比如4S店门头的立体字、车展展台上的品牌标识，只需要按照比例缩放整体尺寸，环体的截面比例、字块的倾斜角度都能保持品牌视觉的统一性，不会出现缩放后比例失调的问题。设计过程中特意规避了小尺寸的窄缝结构，大尺寸加工的时候不管是采用金属折弯焊接还是亚克力雕刻粘接，都不会出现结构强度不足的问题，环体的中空部分做了等宽设计，加工时刀具路径可以一次走刀完成，减少加工工序的复杂度。

很多初入行的结构设计师做车标数模的时候，容易只关注视觉效果，忽略实际使用中的功能需求，比如环体的边缘如果做直角处理，不仅电镀良率低，车辆行驶中遇到飞石撞击也容易出现镀层崩裂的问题，这套数模里所有的外露边缘都做了R0.5的圆角过渡，既不破坏四环标识的视觉识别性，又能提升零件的加工良率和耐用性。另外在做内饰件上的标识匹配时，比如中控面板、车门迎宾踏板位置的小尺寸标识，数模的最小壁厚控制在1.2mm，满足注塑工艺的最小壁厚要求，不会出现打不满胶的情况，表面的蚀刻纹理区域也预留了足够的平面度，保证纹理蚀刻后的深浅一致，不会出现局部纹理发虚的问题。

从装配校验的角度来说，把这套数模导入整车装配环境后，可以直接模拟车标安装后的间隙面差，和周边的镀铬饰条、格栅饰框的匹配关系能直观呈现，不用等到样件阶段再发现匹配问题反复修模。尤其是新能源车型的前格栅很多是封闭设计，车标位置刚好是雷达的安装区域，数模里的环体厚度均匀性控制在±0.1mm，不会因为厚度不均导致雷达波折射，影响ACC功能的探测精度，这也是很多非工程类logo模型容易忽略的细节，只做外观不考虑功能适配，根本没法直接用到实际的产品开发里。
