暖通空调系统螺旋管偏置结构三维设计

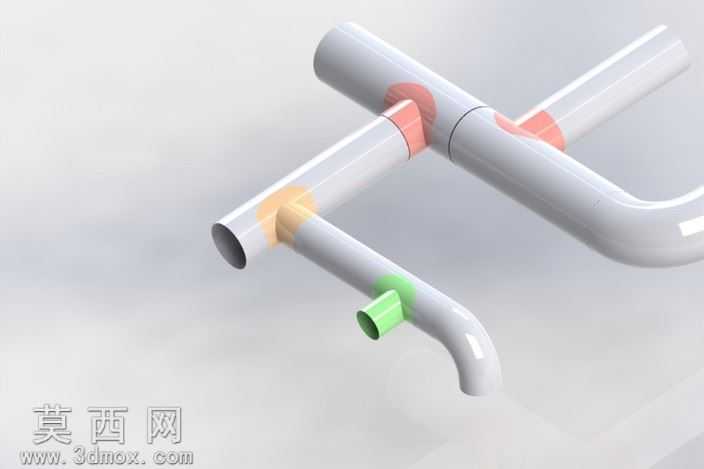

本作品为暖通空调系统配套的螺旋管偏置管路结构三维设计，采用三维参数化建模方式完成全流程构建，建模过程中严格遵循暖通管路的工程设计规范，针对不同公称直径的管路接口做了精准的参数匹配，覆盖多规格管径的适配需求。建模阶段首先搭建管路的中心走向骨架，明确主管与支管的偏置角度、空间错位距离，确保管路在有限安装空间内可顺利避让其他管线与结构件，同时保证流体输送过程中的阻力处于合理区间。模型的主管与支管连接处采用平滑过渡的曲面建模，避免出现直角弯折造成的流体紊流问题，不同管径的衔接位置做了标准化的接口处理，可直接对接对应规格的标准管材。材质渲染阶段，主体管路采用哑光白色工程塑料质感的材质表现，还原暖通管路常用的PVC或镀锌管外层涂装效果，不同管路的连接标识区域采用半透明的红、橙、绿等色彩做区分，清晰标注出管路的偏置节点、接口位置与分支走向，便于安装施工时快速识别管路功能。结构设计上充分考虑了实际安装的容错空间，偏置段的管路长度、弯折曲率均经过参数化调整，可根据不同的安装场景快速修改参数生成适配的管路型号，模型中预留的接口尺寸完全符合行业通用的管材连接标准，无需二次修改即可直接用于工程装配参考。设计思路围绕暖通系统中管路避让的实际需求展开，针对采暖、通风、空调三类管路常见的空间交叉问题，通过螺旋偏置的结构形式实现管路的错位排布，相较于传统的直角弯头转接方式，该结构的流体输送效率更高，管路运行过程中的震动与噪音更小，同时减少了接头数量，降低了管路安装后的渗漏风险。建模过程中对每一段管路的壁厚、接口公差都做了符合工程实际的参数设定，确保模型可直接导出用于后续的工程算量、施工模拟以及预制加工参考，渲染效果清晰展现了管路的空间排布关系，不同视角下均可直观查看各段管路的连接方式与偏置角度，为暖通系统的管路布局设计提供了直观的三维参考方案。
