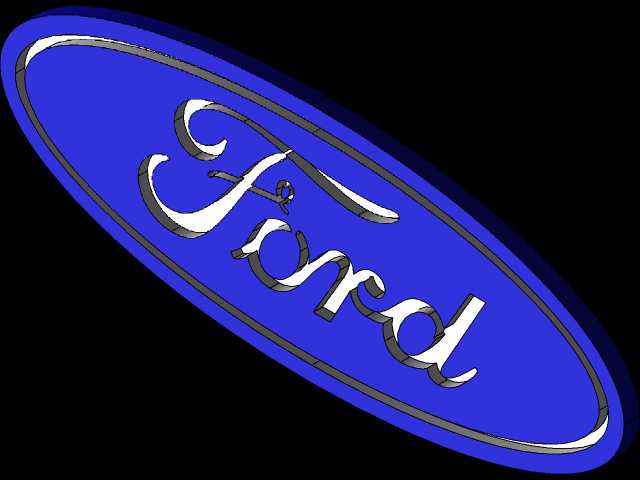

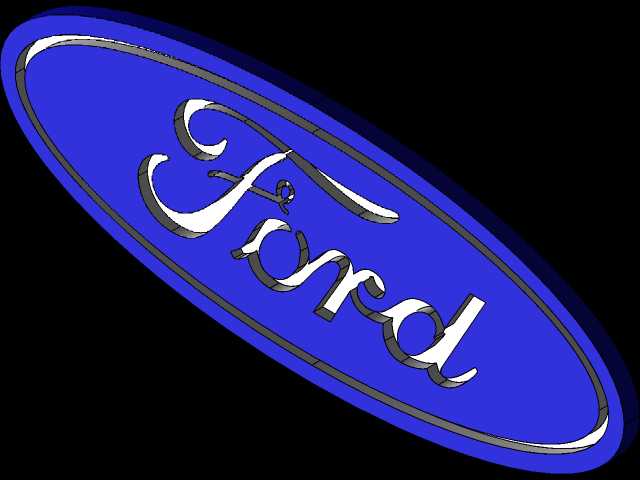

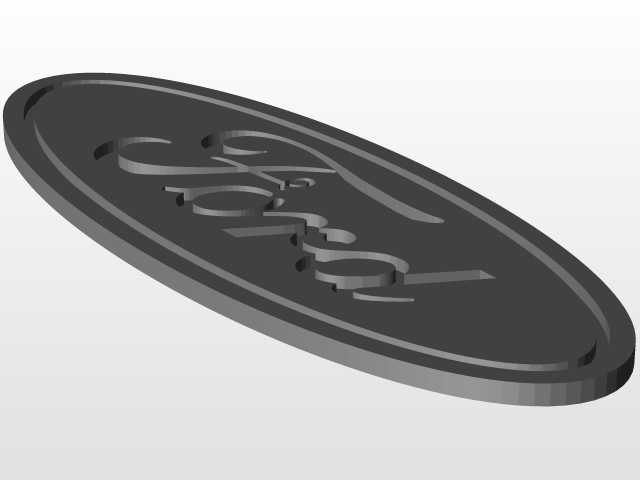

福特品牌标识立体结构三维数模

在汽车品牌视觉识别体系的落地环节，立体车标是连接品牌调性与实车质感的关键部件，这套福特椭圆标识的三维数模，完全围绕量产装车与品牌展示场景的实际需求搭建，覆盖了从前端造型评审到后端生产适配的全流程设计细节。日常工作里接触过不少品牌标识的建模项目，很多新手做这类模型容易陷入“只做外形曲面”的误区，忽略了车标作为装车部件的安装属性，这套数模从一开始就规避了这类问题，把标识的结构分层做了清晰的拆解。最外层的椭圆镀铬边框做了0.8mm的均匀圆角过渡，这个数值是反复对标量产车标敲定的——圆角太小会让镀铬层在边缘出现应力集中，长期户外使用容易出现镀层剥落；圆角太大则会让标识边缘显得臃肿，丢失福特标识原有的利落感。边框的截面做了微弧倾斜设计，朝向观察者的一侧做了1.5度的拔模斜度，既满足注塑成型的脱模要求，也能让光线打在边框上时形成连贯的高亮反光带，提升视觉精致度。中间的蓝色填充区域并非简单的平面填充，而是做了内凹0.3mm的沉台结构，沉台边缘同样做了0.2mm的小圆角处理，避免后续填色或者覆膜工序出现溢料、边缘起翘的问题。蓝色区域的表面做了细微的晒纹参数预留，建模时就把纹理的深度控制在0.05mm以内，既不会因为过于光滑产生廉价的塑料反光，也不会因为纹理过深积灰，影响长期使用的视觉效果。核心的Ford手写字体部分是整个建模的难点，手写字体的曲线流畅度直接决定标识的识别度，建模时没有直接拉伸平面字体，而是对每个字母的笔画做了立体厚度的渐变处理：笔画的起笔和收笔位置厚度控制在1.2mm，笔画转折的最厚处做到1.8mm，同时所有笔画的边缘都做了和外边框呼应的镀铬圆角处理，让字体和外边框的视觉质感保持统一。字母和蓝色沉台之间预留了0.15mm的安装间隙，这个间隙是为了适配后续的粘接或者卡扣安装工艺，避免装配时出现字体偏位、挤压溢胶的问题。从安装边界来看，整个标识的外轮廓椭圆长轴控制在120mm，短轴控制在45mm，整体凸起高度从安装基准面算起不超过8mm，这个尺寸是兼顾了前脸格栅安装、尾门安装、方向盘中央标识安装等多场景通用性的结果——如果是用在进气格栅位置，背面预留了3个均匀分布的卡扣安装柱，安装柱的直径4mm，高度6mm，柱体末端做了1mm的导向倒角，方便装配时快速对位，卡扣的卡接量控制在1.2mm，既保证安装后不会出现松动异响，也不会因为卡接过紧导致拆卸维修时损坏格栅漆面；如果是用在尾门或者内饰方向盘位置，背面做了整圈的粘接胶槽，胶槽深度0.4mm，宽度2mm，能精准容纳双面胶的厚度，避免胶层外露影响美观。建模过程中特意对所有曲面做了G2连续校验，尤其是椭圆边框和字体的衔接曲面，没有出现曲率突变的情况，不管是做3D打印的手板样件，还是开模做量产注塑件，都不会在曲面反光时出现棱线或者凹坑。很多人觉得车标建模就是“画个椭圆加几个字”，实际工程落地里要考虑的细节远不止外形：比如不同安装位置的耐候性要求，前脸位置的车标要承受高速行驶的飞石冲击，所以模型里所有的壁厚都控制在2mm以上，避免出现结构强度不足的问题；内饰位置的车标要避免阳光直射下的反光干扰驾驶员视线，所以字体表面的反光角度做了微调，把强反射光线导向驾驶员视野之外的区域。另外这套数模还预留了品牌标识发光版本的改造空间，蓝色沉台的背面做了1mm的导光层安装间隙，字体部分做了半透光的壁厚设计，如果需要做发光车标，不需要重新改动外轮廓结构，直接在背面加装LED导光板即可，大幅降低了衍生版本的开发周期。在做结构校验的时候，特意模拟了-40℃到85℃的温度形变场景，所有结构的壁厚差都控制在1mm以内，避免不同材质热胀冷缩出现开裂或者变形。整个模型的坐标系完全对齐汽车设计的通用基准，安装面的基准平面和整车坐标系的XY平面平行，不管是把这个数模导入整车前脸的装配数模，还是导入尾门、方向盘的子装配体，都不需要额外做坐标调整，能直接匹配安装孔位，减少结构工程师的重复对位工作。
