小角度钻孔作业配套吸尘除尘接头

在机加车间的钻孔工序里，尤其是工件立面、斜面甚至顶面朝下的小角度钻孔作业中，常规的平面吸尘罩根本无法贴合作业面，钻削产生的金属切屑、粉尘会顺着钻头飞溅，不仅会污染工位周边的加工面、导轨面，细小的硬质切屑还可能卡入设备运动缝隙造成磨损，悬浮的切削粉尘也会影响作业人员的操作视线，长期接触还存在职业健康隐患。这款针对90度以下钻孔场景设计的吸尘除尘装置，就是为了解决这类非平面、小倾角钻孔作业的集尘痛点开发的配套辅具。

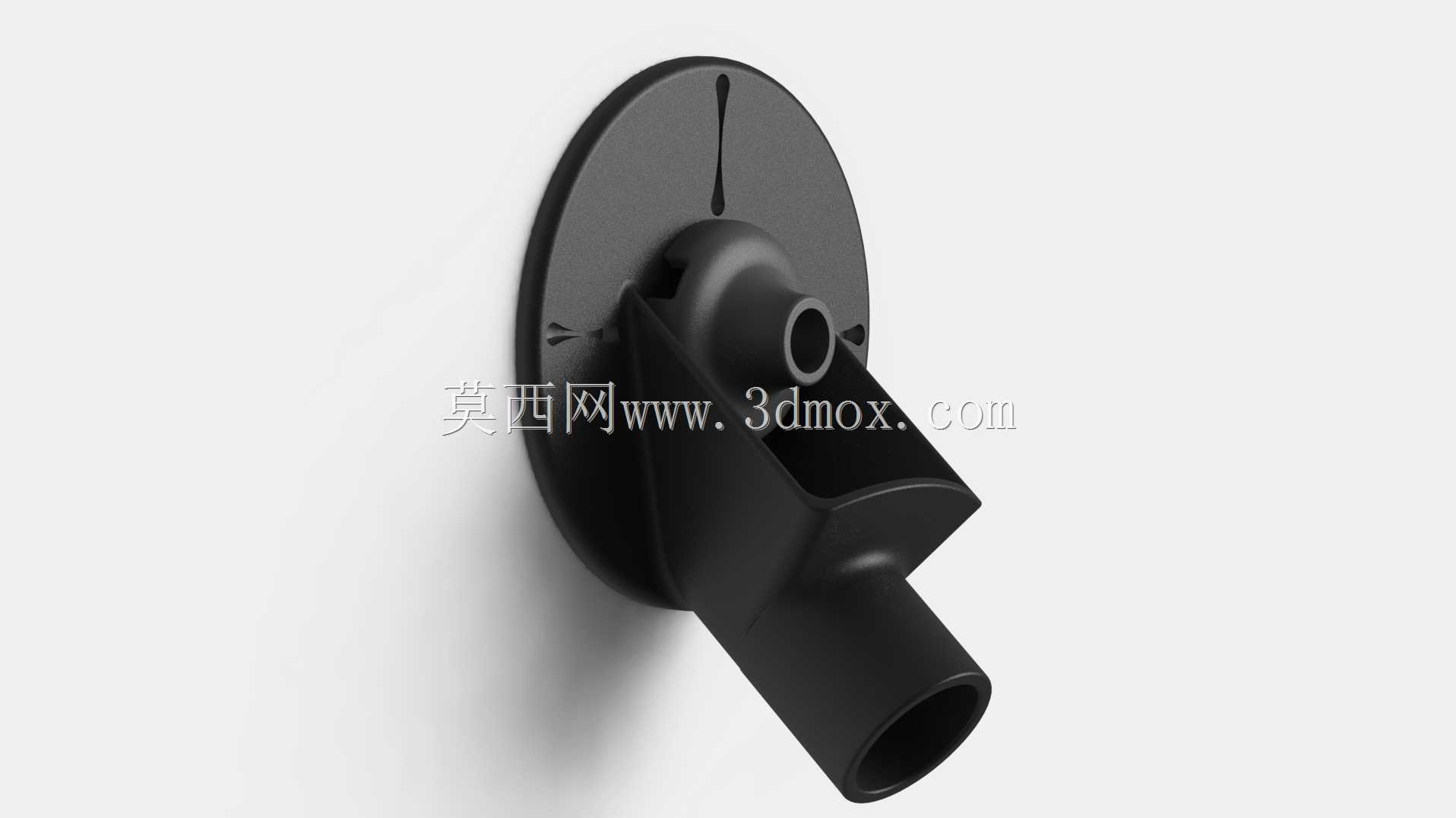

从实际使用场景来看，这类装置主要适配手持电钻、台钻、加工中心侧置动力头等在非水平工作面的钻孔作业，比如大型结构件的立面斜孔加工、模具型腔内部的侧向钻孔、钣金件仰面孔位加工等场景，常规吸尘装置因为吸附面无法和倾斜、竖直的作业面形成密封，吸尘风量会从缝隙泄漏，根本无法有效收集切屑，而这款装置通过带柔性密封边的圆盘吸附底座，可以紧密贴合在不同倾角的工件表面，哪怕是存在轻微弧度的钣金面，也能通过底座边缘的微变形形成相对封闭的集尘腔，保证吸尘负压不会大量流失。

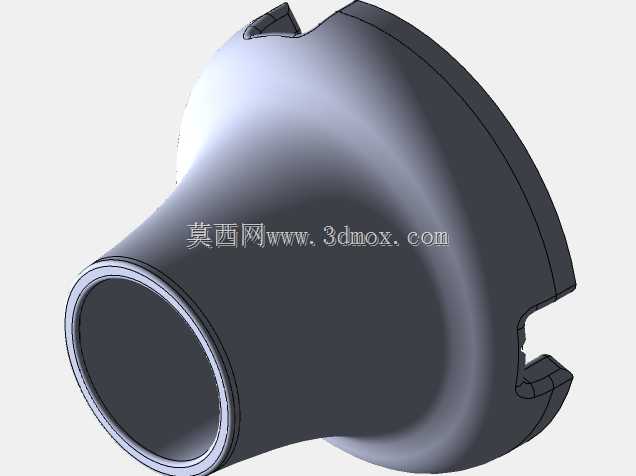

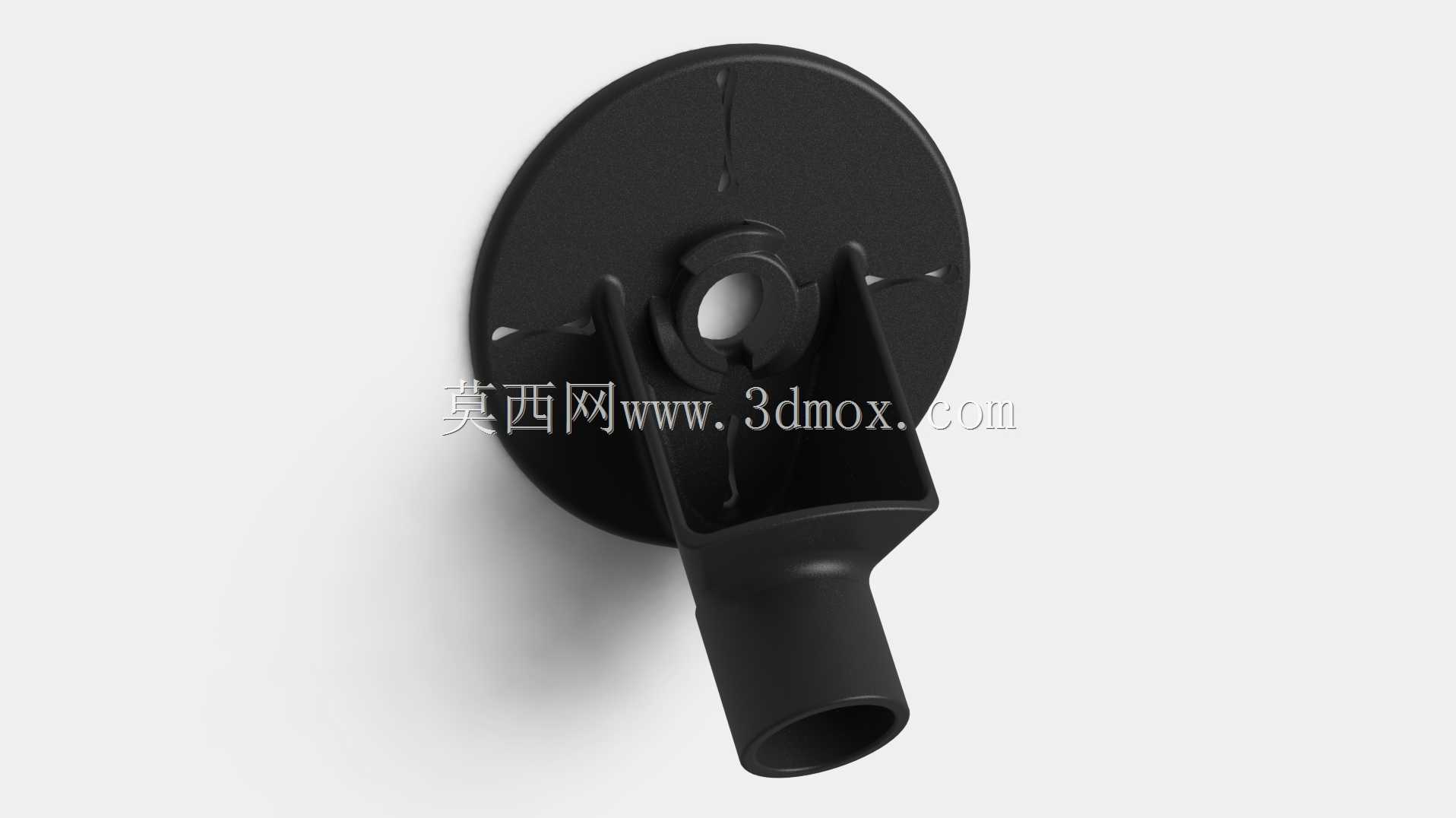

功能设计上，装置整体采用侧置出尘通道的结构，中间预留了钻头穿过的通孔，钻头可以从装置中心的导向孔伸入接触工件，钻削产生的切屑和粉尘会被封闭在底座和工件表面形成的腔体内，顺着侧下方的吸尘接口被外接吸尘器的负压抽走，不会出现切屑顺着钻头飞溅的情况。中心的导向孔还做了阶梯式的避让结构，不同直径的钻头在进给过程中不会和装置内壁发生剐蹭，同时导向孔周边的凸起结构可以阻挡大块切屑直接撞击吸尘管路，避免管路被切屑打穿或者堵塞。

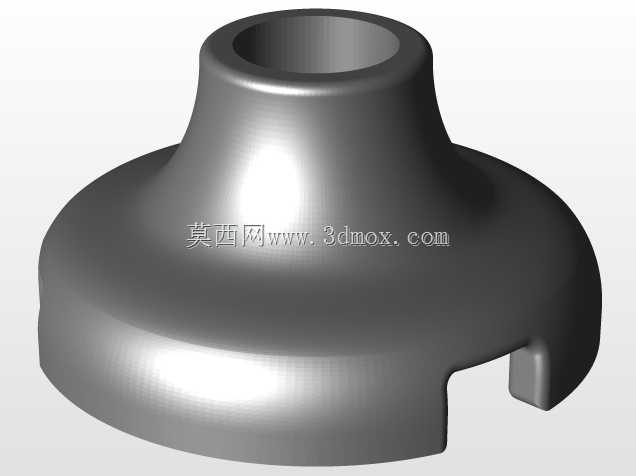

设计思路上，这款装置没有采用复杂的活动调节结构，而是通过固定角度的流道设计适配90度以内的所有钻孔倾角，底座的圆盘直径控制在120mm左右，既可以覆盖钻孔周边足够的集尘范围，避免切屑从边缘溢出，又不会因为尺寸过大遮挡作业人员的划线视线，方便钻孔前对准孔位。出尘接口采用标准的32mm工业吸尘管通用口径，可以直接对接车间常见的工业吸尘器、中央除尘系统的支管，不需要额外制作转接头。装置整体的壁厚控制在3mm左右，采用耐磨的工程塑料材质，既可以抵抗金属切屑的长期冲刷磨损，整体重量也控制在200g以内，手持钻孔作业时不会给操作人员增加额外的负重，长时间使用也不会产生疲劳感。

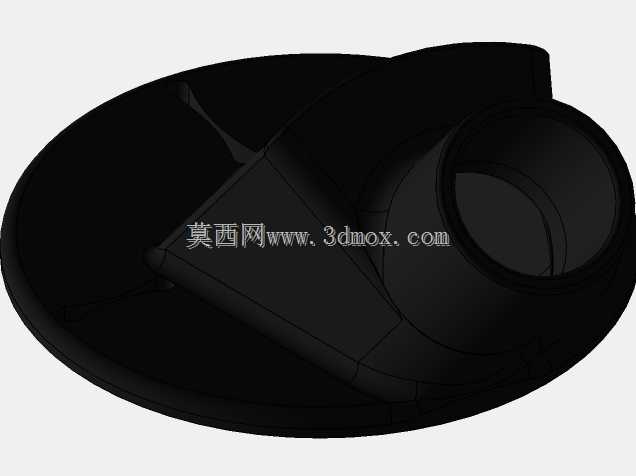

安装边界方面，这款装置不需要额外的固定结构，依靠外接吸尘器产生的负压就可以直接吸附在平整的金属、塑料、木质工件表面，吸附力可以达到50N以上，钻孔过程中不会出现移位、脱落的情况，如果是在粗糙的铸件表面使用，也可以通过手动按压的方式辅助固定，不需要在工件上加工额外的安装孔位，不会对工件表面造成损伤。装置的整体外轮廓最大尺寸不超过150mm，在狭窄的型腔内部、设备夹缝处的钻孔作业也能顺利伸入，不会和周边的工件、夹具发生干涉。流道内部做了圆弧过渡设计，没有直角拐角，切屑在被抽吸的过程中不会在拐角处堆积堵塞，长时间连续作业也不需要频繁拆开清理。

从实际使用的反馈来看，这类小角度钻孔除尘装置可以将钻孔作业的粉尘收集率提升到95%以上，工位周边的切屑飞溅范围可以控制在10cm以内，大幅减少了钻孔后的工位清理工作量，同时也避免了切屑飞溅划伤操作人员、卡入设备导轨的风险。和常规的平面吸尘罩相比，这款装置的倾角适配范围更广，不需要根据不同的钻孔角度更换不同的吸尘接头，单款装置就可以覆盖立面、斜面、仰面等多种非水平钻孔场景，通用性更强。装置的结构没有易损的活动部件，长期使用只需要更换底座边缘的密封胶圈，维护成本极低，非常适合机加车间、模具维修、现场装配钻孔等多种作业场景使用。
