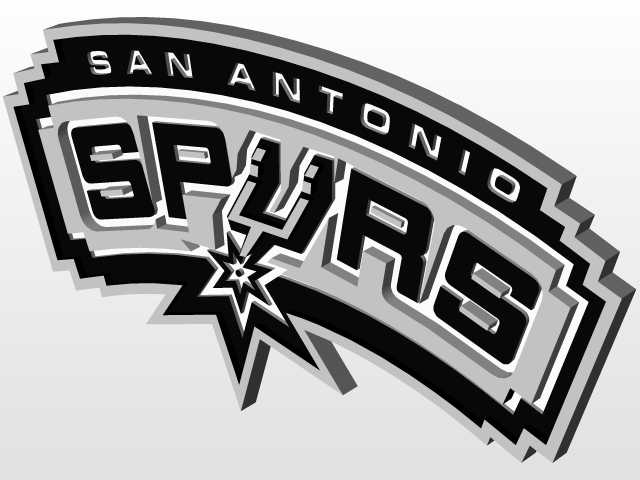

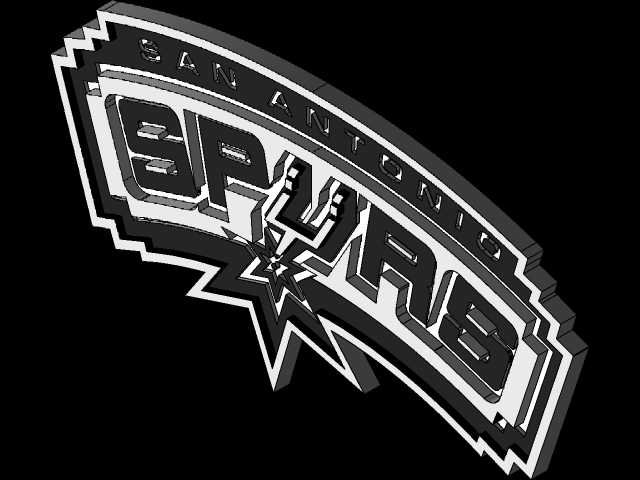

圣安东尼奥马刺队立体标识造型设计

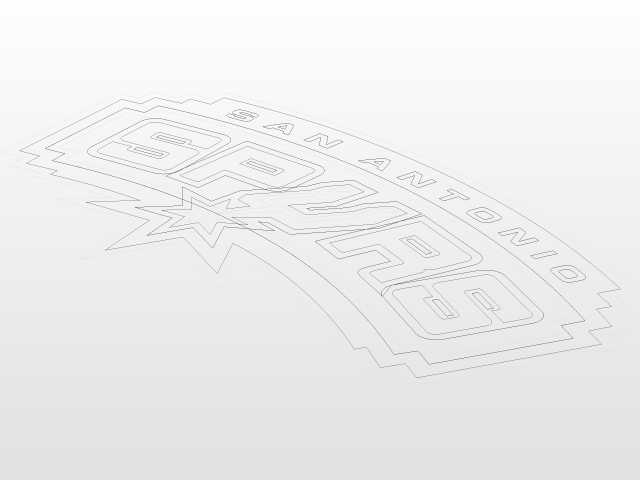

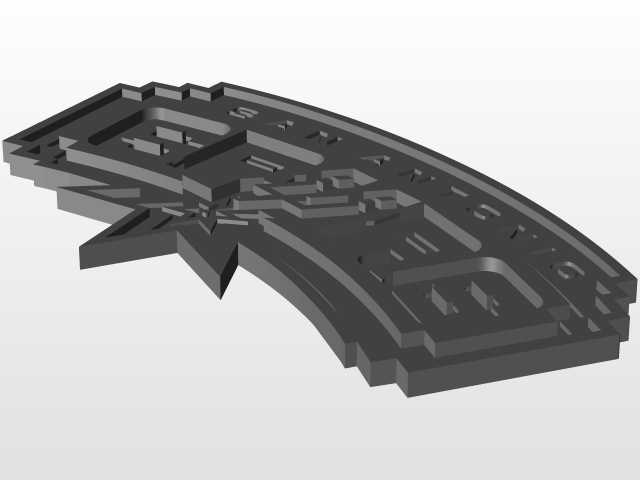

本次完成的立体标识造型，核心面向体育周边展示、商业空间美陈、文创产品开发等场景的实体加工需求，可直接适配数控雕刻、3D打印、注塑开模等多种加工工艺，作为标识类构件嵌入各类展示载体中。从实际应用角度出发，这类立体队徽常被用于体育场馆的导视系统装饰、球迷周边产品的主体结构、线下主题门店的墙面装饰构件，也可作为文创摆件的核心造型部分，适配不同场景的安装固定需求。设计过程中首先梳理了平面标识的轮廓层级关系，原平面标识包含外轮廓锯齿形边框、上层环绕文字区域、中间核心SPURS字母区域、下方五角星装饰元素四个主要层级，建模时将每个层级做差异化的厚度处理，避免整体造型过于扁平缺乏立体感，同时控制各层级的厚度差在合理区间，防止加工时出现薄壁断裂或者层级落差过大导致的积尘、清洁困难问题。造型的外轮廓严格遵循原标识的折线走向，每一处锯齿拐点都做了微小的圆角过渡处理，避免加工后尖锐边角带来的安全隐患，同时也能减少CNC加工时的刀具磨损，提升加工良率。中间的字母区域做了内嵌斜切处理，字母边缘做15度的拔模斜度，既可以强化立体光影效果，也能满足注塑、压铸等模具加工的拔模需求，不需要后续二次修改结构。下方的五角星元素做了轻微的凸起处理，凸起高度比核心字母区域低0.8mm，形成视觉上的主次区分，同时五角星的尖角部分同样做了R0.3的圆角处理，避免磕碰损坏。安装边界方面，模型背部预留了0.5mm深度的平整安装基准面，可适配背胶粘贴、螺丝锁付、卡槽嵌入等多种安装方式，整体最大外轮廓尺寸可根据实际使用场景等比例缩放，缩放过程中所有壁厚、圆角参数都会按比例同步调整，保证不同尺寸下的结构强度一致。考虑到这类标识常被用于户外展示场景，建模时所有外露面都做了连续的曲面衔接，没有出现碎面、重叠面等建模缺陷，可直接导入渲染软件做材质效果模拟，也能直接导出加工路径用于生产，不需要额外修复几何拓扑。从结构强度角度出发，模型内部所有空心区域都做了均匀的壁厚处理，最小壁厚控制在1.2mm以上，满足ABS注塑、树脂打印、金属雕刻等不同材质的加工壁厚要求，不会出现加工后变形、破损的问题。标识的分层结构设计也方便后续做分色处理，不同层级可以单独拆分做喷涂、电镀等表面处理，不需要额外做遮罩工序，降低后续表面处理的加工难度。在细节处理上，字母表面的纹理做了微弧面处理，避免平面反光导致的标识辨识度下降，在不同光线角度下都能清晰识别标识内容；外边框的阶梯层次做了等距偏移处理，保证每一层边框的视觉宽度一致，不会出现视觉上的宽窄失衡问题。针对不同的加工场景，模型的几何公差预留了合理的配合间隙，如果用于拼接式的大型标识安装，各拆分部件的拼接面预留了0.1mm的配合间隙，方便现场组装时调整对齐，不会出现拼接错位或者间隙过大的问题。
