萨克拉门托国王队标识立体造型设计

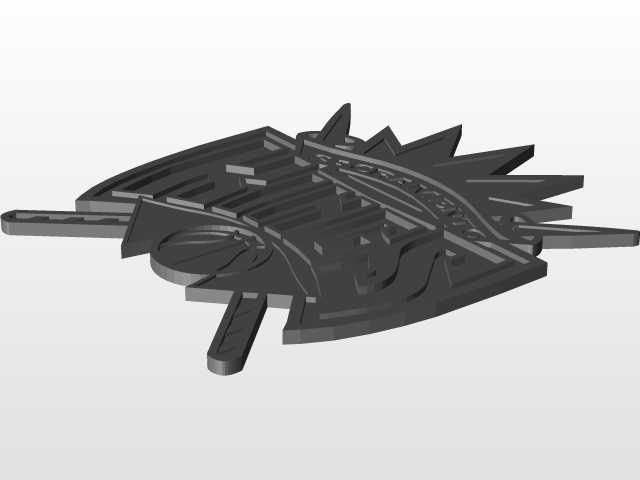

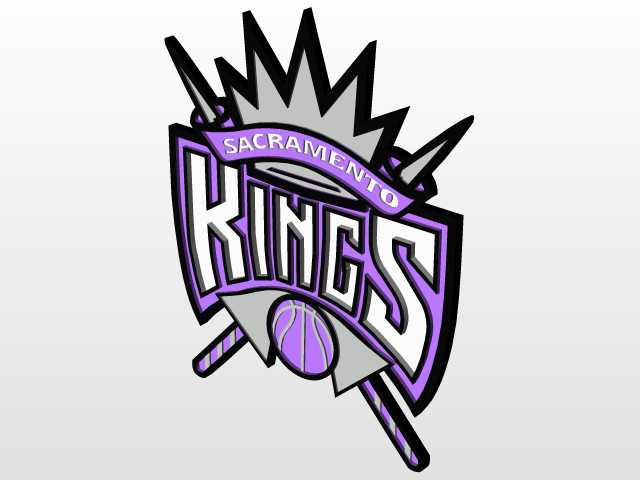

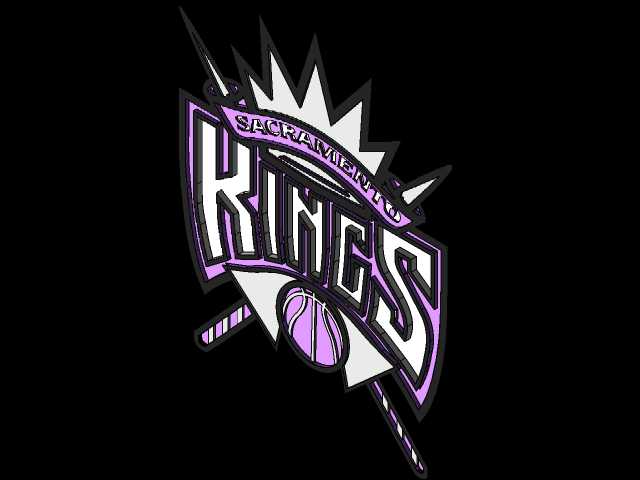

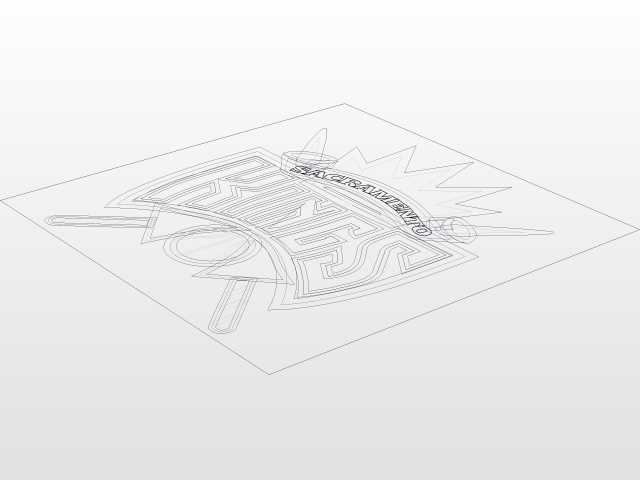

在体育周边产品开发、场馆导视系统搭建、商业美陈布置的实际项目中，这类职业篮球俱乐部标识的立体造型是高频应用的结构载体，很多从业者在做相关场景的结构落地时，往往会忽略标识本身的曲面过渡精度与分层结构的装配合理性，导致最终成品出现边缘翘边、层间错位、色彩分界模糊的问题。从实际落地的场景来看，这类立体标识的应用覆盖了多个工程环节：在球队主场馆的公共区域导视牌制作中，需要将平面队徽转化为带厚度的立体安装件，匹配墙面、金属支架、亚克力灯箱的不同安装基面；在官方周边衍生品的开发环节，不管是桌面装饰摆件、球迷纪念徽章的开模参考，还是场馆内大型悬挂标识的结构拆分，都需要精准的三维结构作为基准，避免平面转立体时出现的比例失真。做这个造型的结构设计时，首先要拆解平面标识的分层逻辑：整个标识分为底层轮廓、文字造型层、装饰元素层、篮球图形层四个核心结构层，每一层的拔模角度都要根据最终的加工工艺做适配，如果是做亚克力粘接的发光标识，每层的厚度差要控制在3-8mm之间，预留出LED灯带的安装空间，同时要保证层与层之间的定位柱位置精准，避免粘接时出现偏移；如果是做金属蚀刻或者注塑成型的周边产品，要把尖锐的外角做R0.3-R0.5的圆角处理，既符合加工工艺的脱模要求，也能避免成品出现割手的锐角。从安装边界的角度考虑，这类标识没有统一的固定安装尺寸，建模时保留了全参数化的比例缩放基准，不管是做直径50mm的胸针尺寸，还是做边长2000mm的场馆大型标识，都可以通过基准坐标系等比例缩放，不会出现曲面变形、文字走形的问题。造型的外轮廓是不规则的多边形结构，最外侧的尖刺装饰元素在建模时做了等距的壁厚处理，不管是采用3D打印直接成型，还是拆分后做钣金折弯加工，都能保证每个尖刺部位的结构强度，不会因为壁厚过薄出现运输、安装过程中的断裂问题。中间的文字部分做了内嵌的分层结构，紫色填充层与白色描边层的间隙控制在0.2mm，既满足不同色彩材质的装配公差要求，也不会因为间隙过大出现视觉上的分层割裂感。下方的篮球图形元素，表面的筋络结构做了0.8mm的凸起处理，和整体标识的凸起高度保持一致，避免局部凸起过高导致积尘、清洁难度大的问题，同时也能保证触摸时的整体手感一致性。在实际的项目应用中，很多设计人员做这类标识建模时，容易直接把平面矢量图拉伸成实体，忽略不同元素之间的高度差带来的光影效果，这个造型在设计时特意将皇冠尖刺部分的高度比主体文字层高1.2mm，交叉的球杆元素比底层轮廓高0.5mm，通过细微的高度差营造出层次分明的立体光影，不管是做哑光的金属喷涂还是亮光的亚克力材质，都能在常规场馆照明下呈现出清晰的结构层次，不会因为光线直射出现细节糊成一片的问题。针对不同的安装场景，建模时在标识的背面预留了通用的安装挂点槽位，槽位的间距符合常规五金挂件的安装尺寸，不管是挂墙安装、支架固定还是摆台放置，都不需要额外二次打孔破坏标识的正面结构，背面的槽位做了沉头处理，安装后螺丝不会突出背面，保证摆放或者贴墙安装时的平整度。考虑到部分应用场景需要做发光效果，模型的每个分层结构都预留了走线的空腔，空腔的拐角处做了圆角过渡，方便穿线操作，同时空腔的壁厚不小于2mm，保证长期使用不会出现结构变形。
