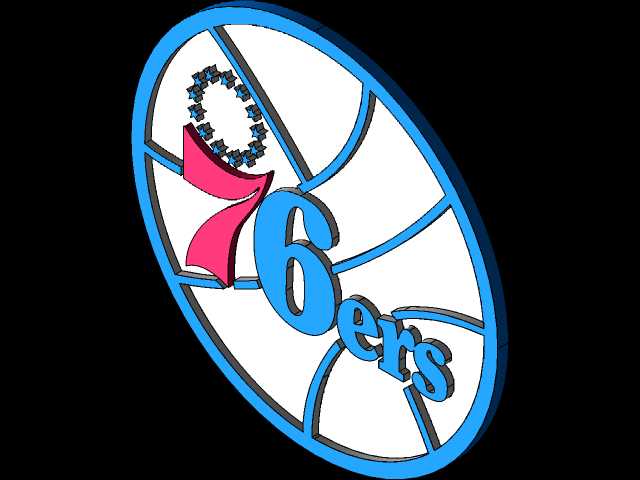

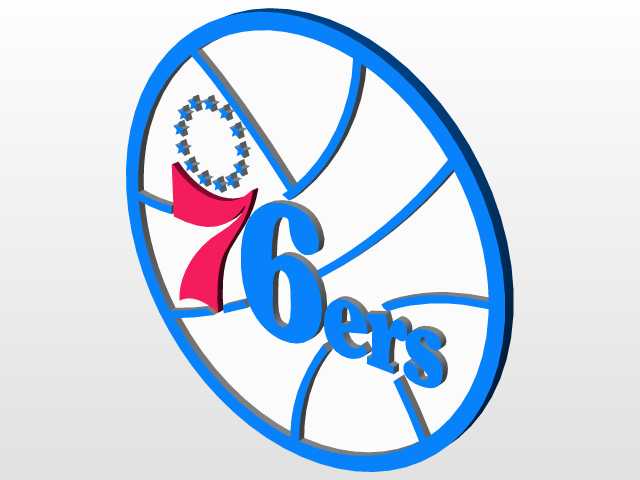

费城76人队立体标识造型结构设计

该立体标识造型在结构设计阶段，首先明确其核心应用场景覆盖体育场馆导视标识、球迷周边衍生产品、主题商业空间装饰、赛事活动美陈布置四大类，不同应用场景下的安装边界与结构强度要求存在明显差异，做建模时提前预留了适配不同场景的结构冗余。从实际用途来看，该造型既可以作为独立的桌面装饰摆件，也能通过背部预留的安装孔位固定在墙面、展架、设备外壳等不同载体上，还可拆分局部元素作为文创产品的结构嵌件使用，适配多场景的安装与使用需求。

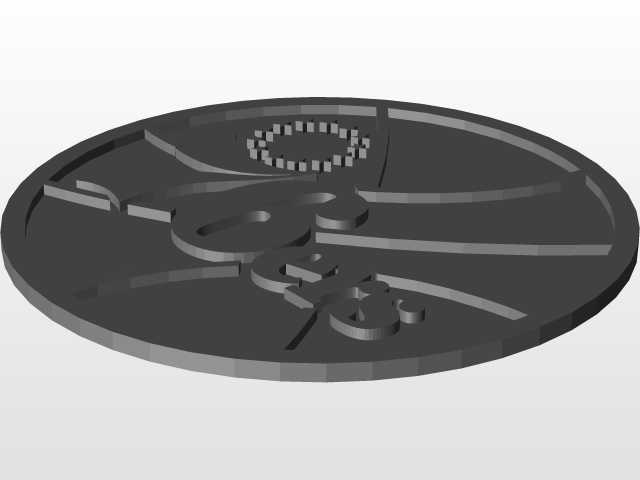

功能特性层面，整体采用等厚拉伸的立体结构，外轮廓做了R2的圆角过渡处理，避免锐边带来的安装与使用划伤风险；不同色彩分区的结构之间预留0.15mm的装配间隙，既满足多材质分色加工的公差配合要求，也能保证拼接后无明显错位缝隙。标识内部的篮球纹理分隔筋、数字7的飘带造型、76ers字母立体结构均做了等壁厚处理，最小壁厚控制在2mm，不管是采用3D打印、CNC精雕、注塑开模还是激光切割拼接工艺，都能避免加工过程中出现翘曲、缺料、结构断裂等问题。

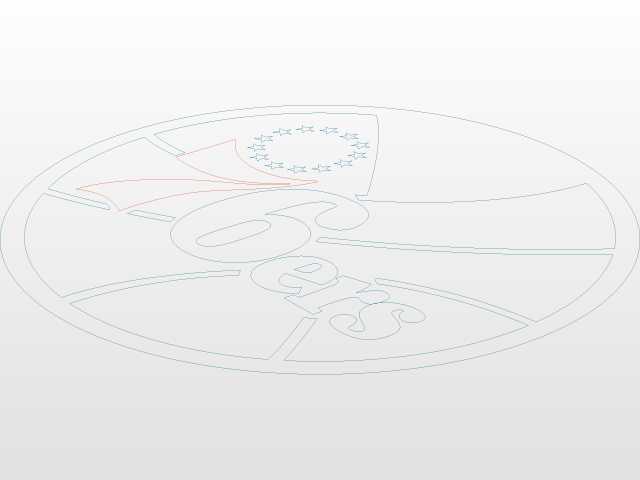

设计思路上，没有直接对平面队标做简单的拉伸操作，而是先对平面矢量轮廓做结构优化：将原平面标识中过于细碎的星环装饰元素做了等比例放大与连接处理，把原本独立的13颗星型结构通过0.8mm宽的连接筋连为整体，避免小尺寸结构在加工或运输过程中出现断裂脱落；数字7的飘带部分做了15度的倾斜抬升处理，比基底平面高出1.2mm，形成自然的视觉层次，不需要额外做表面分色就能通过结构高差区分不同元素；字母部分的内凹转角全部做了R0.5的圆角处理，适配雕刻、注塑等工艺的走刀与拔模需求，减少后续加工的人工修模工作量。

外形尺寸与安装边界方面，该模型默认设计的外轮廓为椭圆造型，长轴尺寸300mm，短轴尺寸240mm，整体立体厚度15mm，安装时所需的最小平面边界为320mm*260mm，预留的安装孔位位于椭圆长轴两端的背部，孔距260mm，采用M4沉头孔设计，安装后螺钉头不会突出于标识表面，保证正面视觉的完整性。如果用于小型摆件场景，可直接按比例缩放至长轴100mm的尺寸，此时整体厚度同步缩放至5mm，底部可搭配直径60mm的圆形底座，底座与标识主体通过定位柱连接，不需要额外粘接即可稳定放置。

从结构工程角度验证，该造型的所有突出结构的拔模斜度统一设置为1.5度，若采用注塑工艺生产可直接脱模，不需要额外做滑块结构，能有效降低模具开发成本；若采用亚克力、金属板材切割拼接工艺，所有分层结构的轮廓线完全重合，切割后可直接通过定位销对齐粘接，拼接误差可控制在0.1mm以内。针对户外使用场景，建模时在标识背部预留了宽10mm、深2mm的走线槽，可嵌入LED灯带做发光标识使用，线槽边缘做了圆角处理，避免穿线时划伤线材绝缘层，同时背部的安装孔位做了防水胶圈的预留槽，安装后可避免雨水从孔位渗入内部腐蚀灯带或粘接层。
