奥兰多魔术队立体标识造型设计

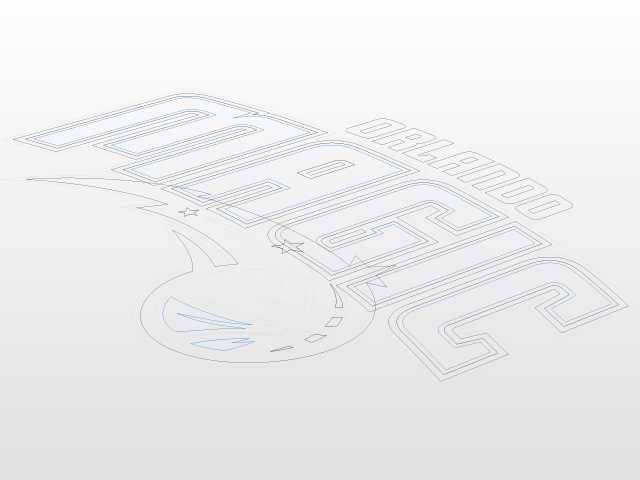

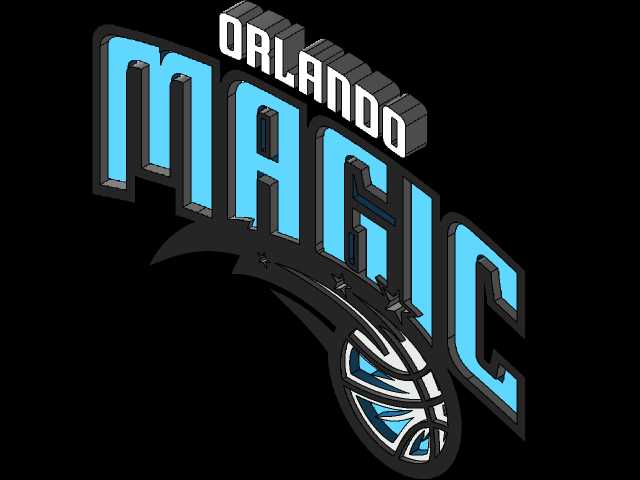

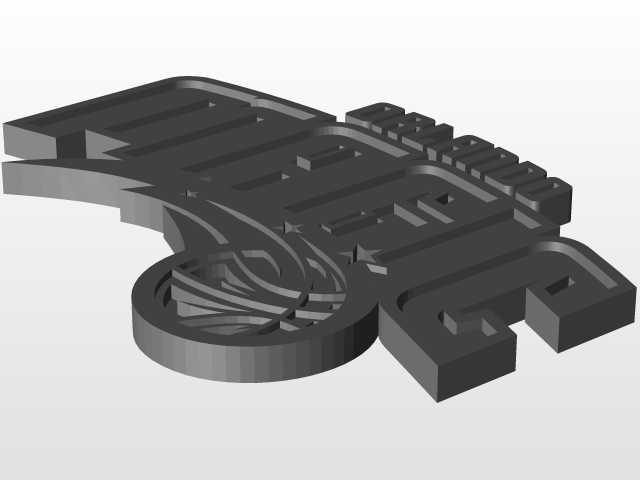

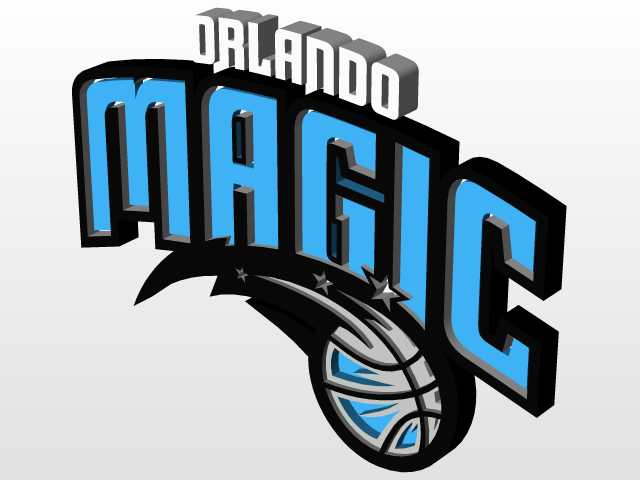

这款立体标识造型在实际应用中覆盖多类场景，体育场馆周边的主题商业空间里，可作为墙面嵌入式装饰构件，匹配球迷活动区、主题餐饮区的视觉导视需求，安装时需提前预留对应厚度的安装槽位，避免突出部分影响通行空间；线下体育用品门店的陈列区域，可将其作为展台端的视觉焦点摆件，搭配球衣、篮球周边产品形成主题陈列组，此时底部需预留平面安装的固定孔位，适配不同材质展台的安装要求；球迷主题的私人收藏场景中，可缩小比例制作桌面摆件，无需额外固定结构，依靠自身底部平面即可稳定放置。从设计思路来看，整体造型以奥兰多魔术队的经典平面标识为基础进行立体化拉伸，首先对平面标识的轮廓进行分层处理，将文字部分、篮球图形部分、装饰星型元素拆分为独立的拉伸单元，每个单元设置不同的拉伸厚度，文字主体部分采用较厚的拉伸尺寸，形成突出的视觉主体，边缘做小角度的倒角处理，避免锐边带来的加工与使用风险，篮球图形部分的拉伸厚度略低于文字主体，形成视觉层次上的前后关系，表面的纹理线条采用浅浮雕处理，既保留平面标识的识别性，又通过立体落差增强光影下的质感。外形尺寸方面，常规商用版本的整体宽度控制在1200mm范围内，高度按照原标识的比例缩放为720mm，整体最大厚度为120mm，安装边界需注意，墙面安装时后方需预留至少30mm的走线空间，若内置发光组件则需将预留空间扩大至80mm，用于放置灯带与供电线路；桌面摆件版本的整体宽度控制在180mm，高度为108mm，最大厚度为18mm，底部平面的平面度公差控制在0.2mm以内，保证放置时的稳定性。功能特性上，不同应用场景对应不同的结构设计，户外使用的版本在造型外表面预留了喷涂防护层的加工余量，可适配氟碳漆等耐候涂层，抵御户外温湿度变化与紫外线照射带来的老化问题，边缘的拼接处设计有错位止口，减少拼接缝隙带来的积灰、渗水风险；室内商用版本可在文字与图形的分层间隙处预留灯带安装槽，无需额外破坏造型本体即可实现背光发光效果，安装槽的宽度设置为8mm，适配常规的低压软灯带尺寸；收藏级小尺寸版本则在背部设计有隐藏式挂孔，既可以桌面放置，也可作为墙面挂饰使用，挂孔的位置经过重心计算，保证悬挂时整体处于水平状态，不会出现倾斜偏移。建模过程中首先对平面标识的矢量轮廓进行校准，确保每个字母的比例、图形的弧度与原版标识完全一致，避免出现识别偏差，拉伸过程中对不同单元的衔接处做了布尔合并处理，消除拼接缝隙，同时在转角位置做了应力释放的圆角处理，若采用亚克力、金属板材等材料进行CNC加工，可减少加工过程中出现的崩边、开裂问题，若采用3D打印制作，则在内部设置了均匀的支撑加强筋，在控制整体重量的同时保证结构强度，不会因为轻微碰撞出现断裂变形。实际落地加工时，不同工艺对应的设计调整也已在模型中预留余量，采用激光切割加焊接的金属工艺时，每个拉伸单元的壁厚设置为2mm，焊接位置预留了0.1mm的焊接收缩余量，保证焊接后整体尺寸不会出现超差；采用注塑工艺制作小尺寸摆件时，在造型的背部设置了均匀的顶针位置，避免脱模时在外观面留下顶针痕迹，进胶口设置在底部隐蔽位置，不会破坏正面的视觉完整性。
