犹他爵士队标识立体造型设计

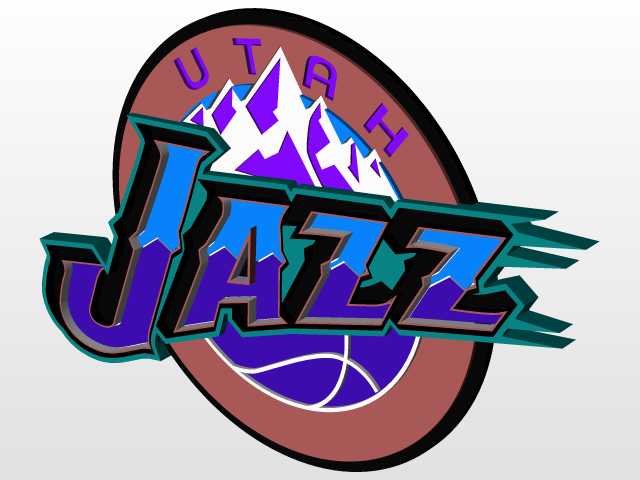

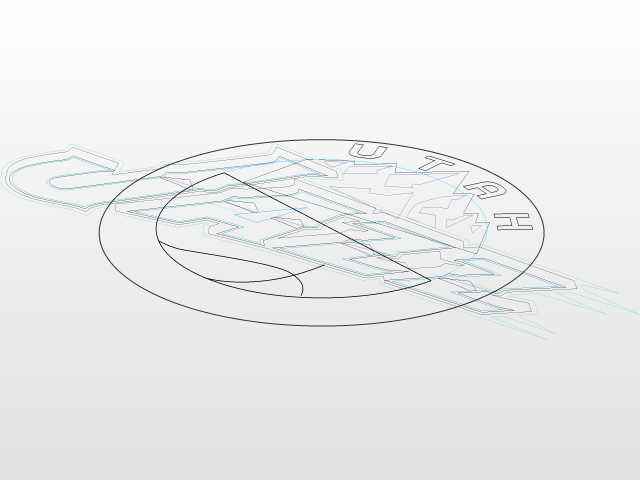

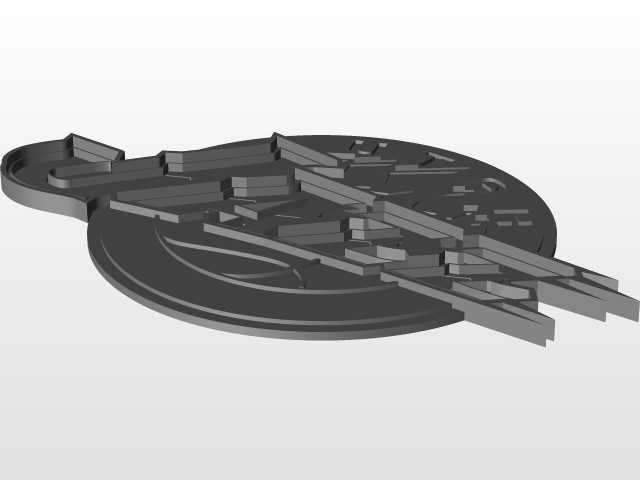

　　这款立体标识造型的设计，最初是面向体育场馆周边标识制作、球迷周边衍生产品开发场景做的结构落地，在实际应用中，既可以作为场馆墙面的嵌入式装饰构件，也能适配球迷商店的陈列展示道具、文创产品的母模使用。从结构设计思路来看，整个造型拆分了三个核心层级来处理曲面过渡：最外层的棕红色环形基底，做了12mm的均匀厚度拔模，边缘预留了3mm的安装止口，方便后续和墙面安装座或者展示底座做卡扣配合，环形基底的内圈做了0.8mm的内凹台阶，用来嵌套中间的雪山与篮球组合层，避免层间装配出现错位缝隙。中间层的雪山造型做了渐变式的厚度处理，山峰最高点比环形基底表面高出8mm，山谷位置和基底表面齐平，曲面过渡全部采用G2连续，

　　避免后续CNC加工或者3D打印的时候出现棱角锐边，也能保证喷涂上色的时候漆面不会在折角位置出现积漆流挂；篮球纹理部分做了0.5mm的浅浮雕处理，纹理深度控制在不会积灰的范围内，日常清洁的时候用软布就能直接擦拭，不会因为纹理过深藏纳污垢。最外层的JAZZ字体造型是整个设计的视觉核心，字体做了三层叠边的立体效果，最底层的青绿色描边向外延伸出15度的斜切飞边，飞边的最薄处控制在1.5mm，保证加工的时候不会出现断边，中间的紫色填充层和上层的蓝色亮面层之间做了0.3mm的错位台阶，上色的时候可以直接沿着台阶做分色遮蔽，不需要额外做治具就能保证分色线整齐。整个造型的安装边界做了通用化处理，背部预留了四个M4的螺纹孔位，

　　孔位间距按照100mm160mm的标准陈列孔距设计，不管是挂墙安装还是搭配立式底座，都不需要重新打孔适配，整体外轮廓尺寸控制在320mm280mm的范围内，既不会因为尺寸过小丢失细节，也不会因为尺寸过大占用过多陈列空间。在实际落地测试的时候，针对不同的应用场景还做了结构冗余设计：如果是用作户外场馆标识，所有的外边缘都做了R2的圆角处理，避免尖锐棱角造成磕碰伤害，材质适配的时候可以直接用ABS工程塑料注塑或者铝板雕刻，背部的螺纹孔做了沉台设计，安装螺丝不会突出背板表面，贴墙安装的时候可以完全贴合墙面，不会出现缝隙积水的问题；如果是用作文创产品的小尺寸母模，整个造型的所有曲面都做了最小1mm的壁厚校验，

　　缩放到100mm以内的尺寸也不会出现壁厚过薄无法脱模的问题，字体飞边位置在缩小后依然能保持0.5mm以上的厚度，不会因为缩放出现结构断裂。设计过程中特意规避了传统平面标识转立体时容易出现的透视变形问题，所有的层间高度差都是按照人眼站立观看的1.5米视距做的优化，站在正常观看距离的时候，三层结构的视觉层次感刚好，不会因为层间高差过大显得突兀，也不会因为高差过小失去立体效果。针对批量生产的需求，整个造型的分模线全部设置在层间结合的台阶位置，后续开模的时候分模线可以直接隐藏在装配缝隙里，不会在外观面留下分模线痕迹，减少后续打磨抛光的工作量。
