河床竞技俱乐部标识立体造型设计

　　本次完成的河床竞技俱乐部标识立体造型，在设计初期就明确了其核心应用场景，主要面向体育场馆标识导视系统、俱乐部周边文创产品开发、球迷主题空间装饰、商业活动品牌展示等领域，可直接适配不同材质的加工生产需求，不管是采用亚克力切割粘接、金属蚀刻冲压、3D打印成型还是树脂翻模制作，都能依托该三维结构实现精准的成品还原。从实际用途来看，该立体标识既可以作为墙面嵌入式装饰件安装在俱乐部主场的球员通道、荣誉展厅、球迷商店入口区域，也可以缩小尺寸制作成车载摆件、纪念徽章、桌面装饰等周边产品，还能放大尺寸作为户外大型立牌的结构基础，适配从厘米级到米级的不同尺寸缩放需求，不会因为比例调整出现结构变形或轮廓失真的问题。在功能特性设计上，

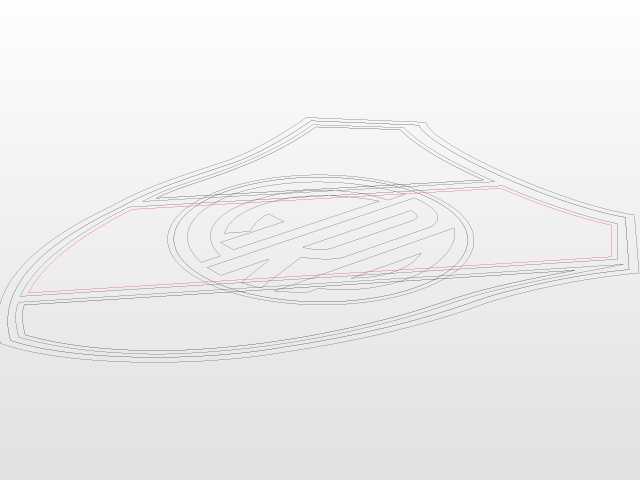

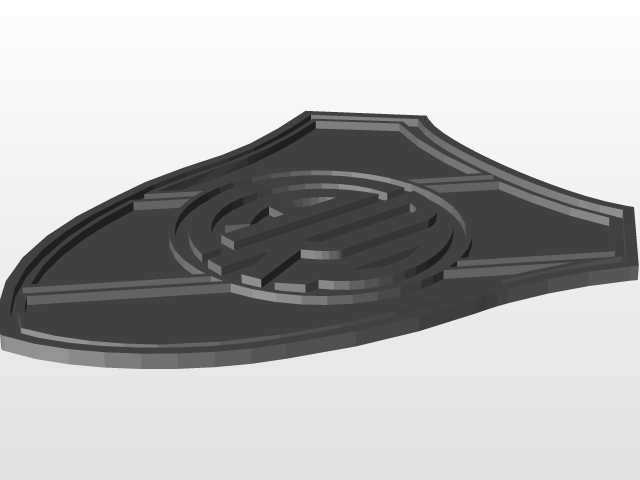

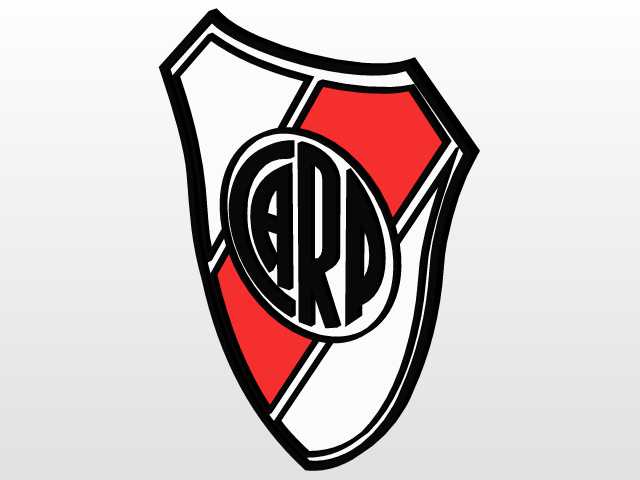

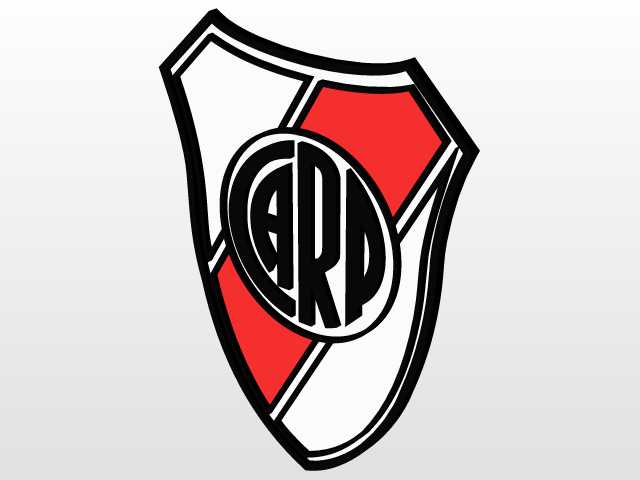

　　整个造型严格遵循平面标识的比例规范，盾形外轮廓的线条曲率经过反复校准，保证每一段弧边的流畅度，斜向分割的红白区块边界做了0.3mm的凸台处理，既能够在喷涂上色时形成自然的分色边界，减少遮罩工序的工作量，也能让立体造型在不同光线角度下形成清晰的光影层次，避免平面化的视觉观感。中间的CARP字母组合区域，采用了下沉式的环形凹槽设计，字母笔画的宽度、深度保持统一，所有转角位置都做了R0.2的圆角过渡，一方面可以避免加工过程中出现应力集中导致的边角崩裂问题，另一方面也能减少日常使用过程中的积灰，降低清洁维护的难度。设计思路上，没有采用简单的平面拉伸做法，而是针对不同区域做了差异化的厚度处理：盾形最外层的黑色包边厚度比内部色块区域厚0.

　　8mm，形成自然的围边效果，中间的字母圆环区域厚度与外边框保持一致，红白填充区域厚度稍低，这样的分层设计不需要额外添加支撑结构就能实现稳定的摆放或安装，背部预留了1mm深度的平整安装面，可以直接粘贴背胶或者打螺丝孔固定，不需要后期再做找平处理。外形尺寸方面，原始建模的基准尺寸按照150mm高度设计，整体宽度按照原始队徽的宽高比1:1.28自动适配，整体厚度控制在8mm，安装边界预留了足够的容错空间，不管是嵌入式安装还是表面粘贴，外轮廓向外延伸2mm的余量就可以满足安装需求，不需要额外调整安装位的尺寸。在结构细节处理上，所有的拼接位置都做了无缝合并处理，没有重叠面或者破面问题，曲面之间的G2连续保证了加工出来的表面顺滑无棱线，

　　针对金属冲压的应用场景，还特意将所有的拔模角度控制在1.5度，确保冲压脱模时不会刮伤表面，针对3D打印的场景，将最小壁厚控制在1.2mm以上，避免打印过程中出现薄壁断裂的问题。考虑到部分应用场景需要做发光处理，模型的内部色块区域还预留了2mm深度的灯槽位置，可以直接嵌入LED灯带，光线透过半透明的亚克力材质就能形成均匀的背光效果，不需要再对结构做二次修改。整个造型的重心经过校准，当作为桌面摆件使用时，底部接触面积足够支撑整体重量，倾斜15度不会出现倾倒问题，不需要额外增加配重块。
