巴拉那州足球俱乐部立体标识造型设计

这款立体标识的设计，最初是面向体育场馆导视系统、俱乐部周边衍生品开发、球迷文化展示场景做的结构落地，区别于平面印刷的队徽，立体结构能适配户外立牌安装、文创产品注塑开模、展厅嵌入式展陈等多类实际使用需求。从实际使用场景倒推设计逻辑的时候，首先要考虑的是安装边界的适配性，整体外轮廓采用盾形基础结构，两侧做内凹的弧形缺口，这个结构不是单纯的造型装饰，一方面还原了俱乐部标识的经典视觉记忆点，另一方面在做墙面嵌入式安装时，缺口位置可以预留卡扣位，不用额外打穿标识正面做固定孔，避免破坏正面视觉完整性；如果是做桌面摆件类应用，底部的收边结构可以直接适配通用的亚克力底座卡槽，不需要额外加装连接支架。

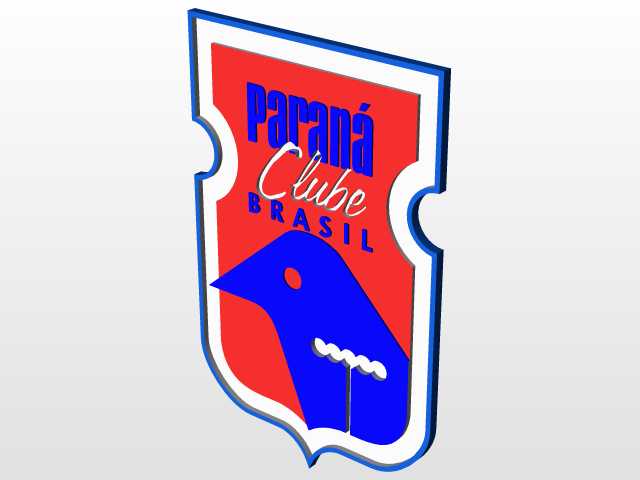

标识的分层结构做了明确的厚度区分，最外层的蓝色包边做了1.2mm的凸起高度，中间的白色衬边厚度比蓝色包边低0.3mm，最内层的红色主面再下沉0.4mm，这种阶梯式的厚度差，一方面在视觉上能形成自然的轮廓层次感，哪怕是远距离观看，也能清晰区分标识的各个色块边界，不会因为光线直射出现轮廓糊化的问题；另一方面在做批量生产的时候，这种分层结构适配多色注塑的工艺要求，不同色块的分型面刚好设置在厚度差的台阶位置，能减少飞边修整的工作量，提升成品合格率。标识正面的文字与图案元素，全部做了凸起0.5mm的结构处理，其中蓝色的知更鸟图案是视觉核心，鸟身上的白色点状装饰做了内凹0.2mm的沉台，这个细节处理是考虑到如果做金属烤漆工艺，沉台位置可以直接填色，不需要额外做丝印或者移印，长期户外使用也不会出现图案脱落的问题；上方的“Paraná Clube BRASIL”文字，字体边缘做了0.1mm的圆角过渡，避免尖锐边角在加工或者搬运过程中出现崩边，也能减少日常使用中积灰的死角，后期清洁维护的时候用软布就能直接擦拭干净，不会在字体缝隙残留污渍。

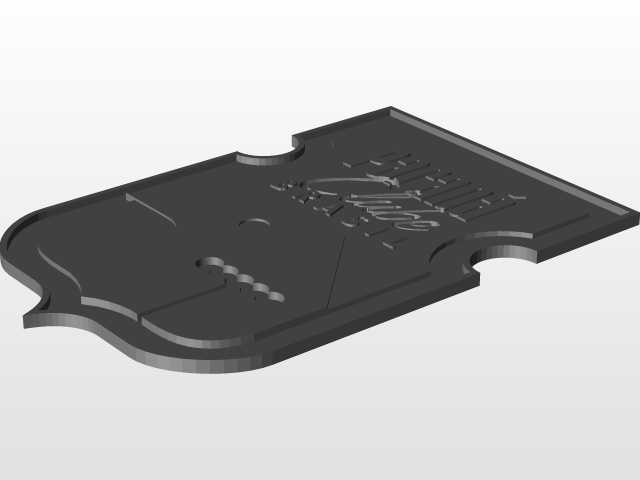

从安装适配的角度来说，整个标识的背部做了全平面处理，没有多余的加强筋凸起，不管是用背胶粘贴在光滑墙面、亚克力板上，还是用螺丝穿过背部预留给定的隐藏孔位固定在金属支架上，都能保证标识和安装面完全贴合，不会出现翘边、缝隙不均的问题。考虑到不同应用场景的尺寸缩放需求，整个模型的所有特征都做了参数化关联，比如整体高度从100mm缩放至1000mm的时候，各个分层的厚度、文字的凸起高度、边角的圆角半径都会按比例自动调整，不会出现缩放后特征变形、厚度比例失调的问题，不管是做小型的胸针、钥匙扣周边，还是做大型的户外场馆立牌，都能直接调用模型调整尺寸，不需要重新做结构重构。

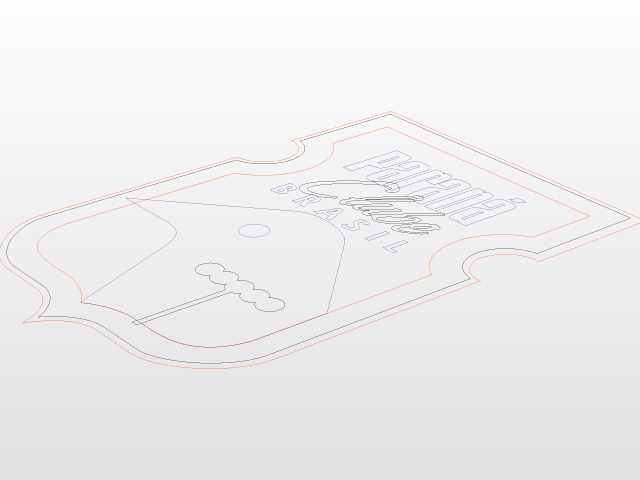

在做结构校验的时候，特意针对不同加工工艺做了适配性调整，如果是采用3D打印制作小批量样品，所有的悬空位置都做了45度的自支撑角度，打印的时候不需要额外添加支撑结构，打印完成后去除支撑的工作量能减少七成以上，也不会在标识正面留下支撑痕迹；如果是采用冲压工艺做金属材质的标识，各个凸起特征的拔模角度统一设置为3度，能保证冲压脱模的时候材料顺利脱离模具，不会出现特征拉伤、边角缺料的问题。标识的色彩分区完全遵循俱乐部官方的视觉规范，红色主面、蓝色图案与文字、白色衬边的边界全部做了精准的曲面缝合，没有出现曲面重叠、缝隙错位的问题，导入渲染软件或者加工编程软件的时候，不需要再做额外的曲面修复工作，能直接提取各个面的轮廓做刀路编程或者色彩分区设置。
