老款奥迪20V发动机排气歧管密封法兰

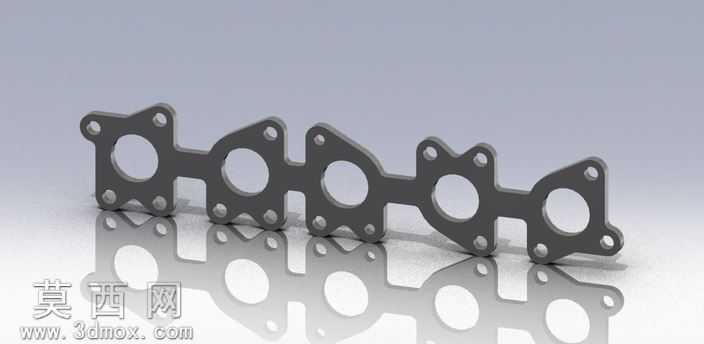

本模型为适配老款奥迪20V发动机的排气法兰密封件，建模阶段以实车排气歧管接口的实测尺寸为基准，采用SolidWorks进行全参数化特征建模，首先绘制单片法兰的二维轮廓草图，精准定位五个缸体对应的中心通孔位置，同时逐一排布每个法兰单元周边的螺栓安装孔位，保证孔位公差与原厂缸盖、排气歧管的安装基准完全匹配。完成单片法兰的轮廓与孔位特征后，通过线性阵列结合连接筋特征生成整体一体式法兰结构，对连接筋的过渡位置做圆角处理，避免应力集中问题，同时还原法兰本体的厚度参数，保证密封面的平面度特征符合实际密封要求。材质设置阶段，针对排气法兰的实际使用工况，赋予耐高温冲压密封板材材质，调整材质的金属哑光质感，还原金属垫片表面的细微磨砂纹理，同时对密封面做轻微的平整度质感处理，区分安装孔位的边缘倒角细节。渲染阶段采用影棚级柔光布光，在模型下方添加反光地面，模拟金属件的倒影效果，突出法兰整体的轮廓结构与孔位排布特征，清晰展示五个缸位对应的法兰单元依次连接的整体形态。设计过程中重点考量法兰的密封性能与安装适配性，每个法兰单元的中心通孔直径严格匹配排气道口径，螺栓孔的位置度公差控制在合理范围内，连接筋的宽度与厚度经过优化，既保证整体法兰的结构强度，避免安装过程中出现变形，又不会额外增加不必要的重量，同时一体式的结构设计能够保证各缸接口的密封压力均匀，有效避免排气泄漏问题，完全适配老款奥迪20V发动机的排气系统改装与原厂替换需求，模型的所有特征均可编辑，能够直接用于后续的工程出图、数控加工编程或者3D打印样件验证。
