马德里竞技足球俱乐部标识立体造型设计

这款立体标识造型的设计，最初的需求场景来自体育场馆导视系统、球迷周边产品开发、俱乐部线下空间装饰这几个实际应用方向，在做结构设计之前，首先要明确不同场景下的安装边界差异：如果是用于场馆外墙的大型立牌安装，整体外轮廓的盾形尖角需要做圆角过渡处理，避免尖锐边角带来的安全隐患，同时背部要预留标准的挂装孔位，孔位间距匹配通用的广告安装龙骨尺寸，安装面的平面度公差控制在0.5mm以内，保证贴墙安装时不会出现翘边问题；如果是缩小比例做桌面摆件类的衍生产品，整体厚度要控制在12-18mm之间，底部预留直径8mm的标准插装孔，可适配通用的金属、亚克力展示底座，不需要额外做配重结构就能保证摆放稳定性。

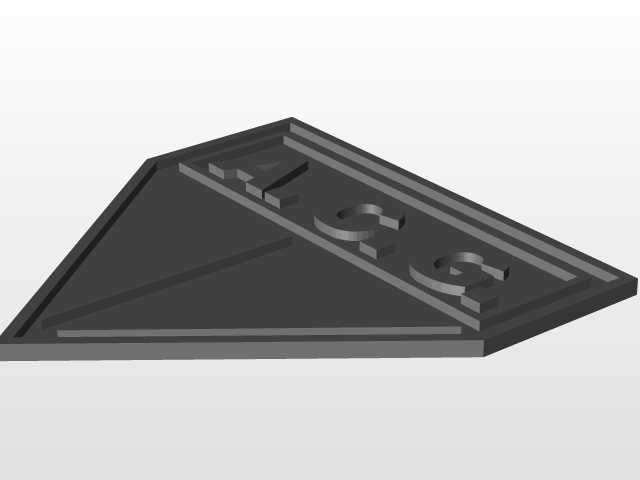

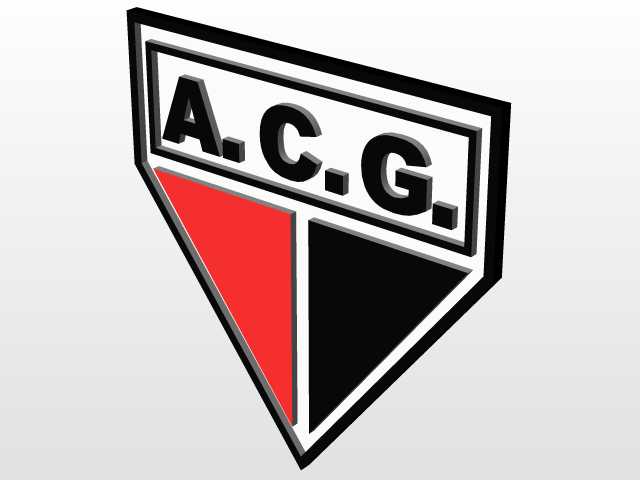

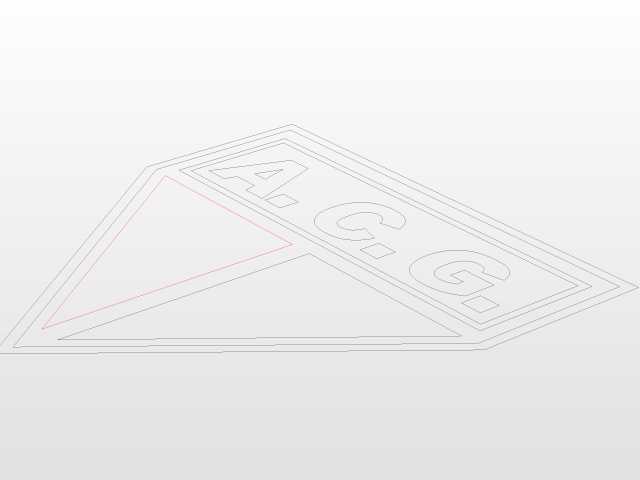

从设计思路上来说，整个造型没有采用平面徽标直接拉伸的偷懒做法，而是做了分层的立体结构处理：最外层的黑色描边轮廓做了1.2mm的凸起高度，比中间的白色边框层高出0.4mm，中间的A.C.G.字母区域又比白色边框层高出0.6mm，下方的红黑三角分区和字母层保持同一基准平面，这样的分层设计既还原了平面队徽的视觉层次，在做注塑、3D打印或者金属蚀刻加工的时候，也能避免出现壁厚不均的问题，所有凸起结构的拔模斜度统一设置为1.5度，不管是开模量产还是小批量快速成型，都能顺利脱模，不需要额外做后期的打磨修整。

在实际功能特性上，这个造型的结构设计兼顾了不同加工工艺的适配性：如果采用亚克力粘接工艺，每一层的轮廓切割公差控制在0.2mm以内，层与层之间的粘接面做了整面的平面处理，不需要额外做定位柱就能保证对齐精度；如果采用金属冲压工艺，外轮廓的所有转角都做了R0.8的圆角处理，避免冲压过程中出现应力集中导致的板材开裂问题；如果采用3D打印制作，整个模型没有悬空角度超过45度的结构，不需要添加额外的支撑结构就能完成打印，打印完成后的支撑去除工作量可以减少80%以上，表面处理只需要简单打磨分层纹路就能做后续的上色工艺。

尺寸设计上，这个造型的基准比例严格遵循原版队徽的宽高比，整体盾形的上沿宽度和下尖点的高度比例为1:1.27，这个比例是经过多次视觉调整确定的，既不会因为太宽显得臃肿，也不会因为太窄显得单薄。在做不同尺寸缩放的时候，所有的分层凸起高度按照线性比例缩放即可，不会出现比例失调的问题：比如做100mm高度的墙面装饰件时，最外层黑边的凸起高度为1.2mm，做300mm高度的场馆导视件时，凸起高度对应调整为3.6mm，始终保持视觉上的立体层次感一致，不会因为尺寸放大就显得立体度过强或者太弱。

安装结构的设计上，除了之前提到的挂装孔和底座插装孔，针对不同的安装面还做了适配预留：如果是安装在玻璃、光滑金属面上，背部可以直接粘贴泡棉双面胶，整个背部的平面没有任何凸起结构，粘贴面积可以覆盖整个造型背部的90%以上，粘贴后的抗剪切强度可以满足户外使用的要求，不需要额外打螺丝破坏安装面；如果是安装在布艺、软包表面，背部预留了两个直径2mm的穿线孔，可以用细扎带穿过固定，不会在软包表面留下明显的安装痕迹。

在细节处理上，字母A.C.G.的内部转角都做了R0.3的圆角处理，避免加工过程中出现清角不到位的问题，字母之间的间距严格按照原版标识的比例，没有因为做立体处理就随意调整字间距，保证视觉识别性和平面标识完全一致。下方的红黑三角分界线是整个造型的视觉中心线，在建模的时候做了严格的对称约束，分界线的直线度公差控制在0.1mm以内，不会出现左右偏移的问题，不管是做双色注塑还是后期分色喷涂，都能沿着分界线做精准的遮罩处理，减少分色的溢边问题。

从实际使用的角度来说，这个立体造型不仅可以作为独立的标识件使用，还可以作为嵌件集成到其他产品上，比如嵌入球迷用品的外壳、俱乐部周边的纪念品表面，嵌装的预留槽尺寸只需要按照造型的外轮廓偏移0.1mm做配合公差，就能实现紧配安装，不需要额外打胶固定，装配效率可以提升很多。整个造型的壁厚设计保持均匀，最薄的位置不小于1.5mm，不管是用塑料、金属还是树脂材料加工，都不会出现强度不足的问题，日常使用中不会因为轻微的碰撞就出现断裂、掉角的情况。
