圣安德烈埃斯波特俱乐部徽章立体造型设计

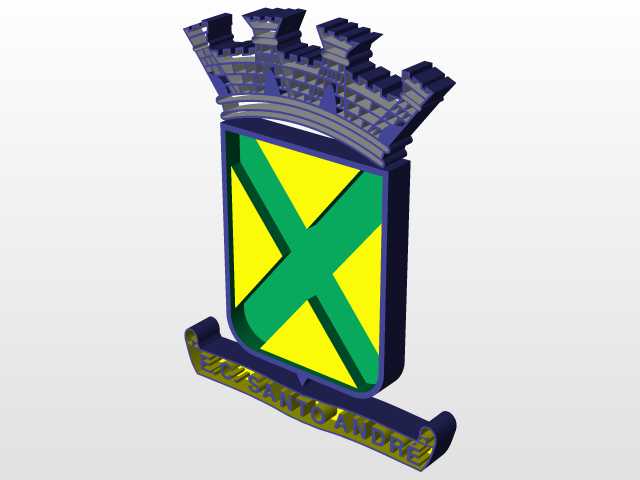

这款立体标识造型的设计，最初是面向俱乐部线下空间的装饰展示需求展开的，可应用于俱乐部前台背景墙嵌入式安装、活动会场主题陈列、周边衍生纪念摆件制作等场景，区别于平面印刷的标识，立体结构能在不同光照角度下呈现出层次分明的光影效果，强化品牌视觉记忆点。从结构设计思路来看，整体采用分层堆叠的建模逻辑，最顶部的城垛造型参考了传统纹章的冠饰结构，每一处垛口的凸起高度、凹槽深度都做了等比例校准，保证视觉上的规整对称，同时在垛口的边缘做了微小的圆角过渡，避免尖锐边角在后续加工、安装过程中造成磕碰损伤。中间的盾形主体是整个造型的核心视觉区，盾面的绿色交叉饰带与黄色底色区域做了0.8mm的高度差处理，既可以在喷涂上色时形成自然的分色边界，减少后期遮罩喷涂的工作量，也能让交叉图案的立体感更突出，不会因为视角偏差出现图案视觉变形的问题。盾形外框做了等宽的围边结构，围边厚度比盾面高出1.2mm，形成内嵌式的视觉效果，同时围边的转角处全部采用圆弧过渡，匹配整体徽章的庄重感，不会出现生硬的直角折角。底部的卷轴造型区域预留了文字雕刻的安装位，卷轴的卷曲弧度经过多次调整，既保证文字排布的平面区域足够平整，不会因为曲面弧度导致文字变形，也让卷轴的自然卷曲感更贴近传统纹章的装饰风格，卷轴两端的卷边直径控制在整体宽度的十二分之一，避免卷边过大抢了主体盾形的视觉重心。从安装边界的尺寸设计来看，整个造型的最大外轮廓宽度与高度比例控制在1:1.3，适配常规的墙面安装预留位，背部做了平整的安装基准面，预留了两个沉头孔位，可直接采用膨胀螺丝进行墙面固定，沉头孔的深度做了精准计算，安装后螺丝端面不会突出背部基准面，保证安装后整个造型与墙面贴合紧密，不会出现缝隙倾斜的问题。如果作为桌面摆件使用，可在背部基准面加装亚克力支撑底座，底座的安装孔位与墙面安装孔位通用，不需要额外对造型本体进行二次加工。在结构强度设计上，所有造型的壁厚都控制在2.5mm-3mm之间，既不会因为壁厚过薄导致3D打印或者注塑加工时出现填充不足、结构易断裂的问题，也不会因为壁厚过厚增加不必要的材料成本，同时在盾形主体与顶部城垛、底部卷轴的连接位置做了加强筋过渡，加强筋隐藏在造型背部，不会破坏正面的视觉完整性，能有效避免连接处因为外力碰撞出现断裂的情况。表面处理的适配性上，整个造型的所有外表面都做了脱模斜度校准，不管是采用3D打印制作小批量样件，还是开模进行注塑批量生产，都能顺利脱模，不需要额外进行结构拆分，减少后续拼接打磨的工作量。分色区域的高度差设计，也适配手工喷涂、移印、水转印等多种上色工艺，不同工艺都能实现清晰的色彩边界，不会出现溢色、混色的问题。在实际场景使用中，这款立体标识可以根据安装场景的需求调整整体缩放比例，小比例版本可作为纪念徽章、文创摆件的原型，大比例版本可作为户外门头标识、室内主题装饰使用，所有结构特征在等比例缩放时不会出现特征变形、结构失效的问题，缩放过程中仅需要对应调整安装孔位的尺寸、壁厚参数即可适配不同的加工工艺。
