马德里竞技足球俱乐部立体标识造型设计

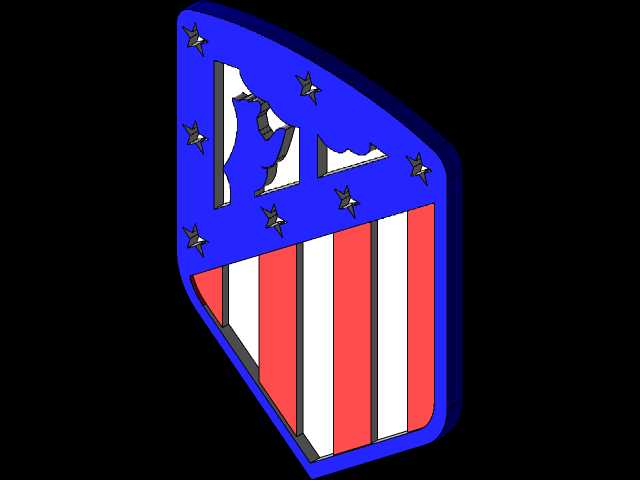

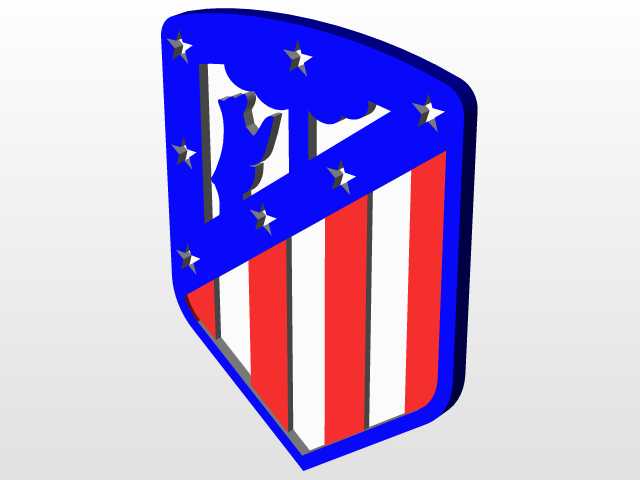

这款立体标识造型的设计，最初的需求场景来自体育场馆周边导视系统的实体标识制作、球迷周边衍生产品的开模打样、俱乐部主题商业空间的装饰构件加工，区别于平面印刷的队徽图案，立体结构的设计需要兼顾不同加工工艺的适配性，不管是采用亚克力切割粘接、金属激光焊接成型，还是3D打印快速制作、注塑批量生产，都能直接提取结构特征完成生产路径的生成。从结构设计思路来看，整个造型采用盾形外轮廓作为基础承载结构，边缘做了等厚度的凸起包边处理，包边的厚度控制在整体标识宽度的二十分之一，既保证了立体结构的边缘强度，避免加工或安装过程中出现边缘崩缺、变形的问题，也不会因为包边过宽遮挡内部的图案元素。标识上半部分的蓝色区域，七颗五角星采用嵌入式的凸起结构，每颗星的凸起高度与外边缘包边保持一致，星型的尖角位置做了0.2mm的圆角过渡处理，这一细节是考虑到如果采用金属冲压或者亚克力雕刻工艺，尖角位置容易出现应力集中导致开裂，小圆角的处理不会破坏视觉上的星型辨识度，同时能大幅提升加工良率。蓝色区域内部的熊与树莓图案，采用分层凹陷的结构设计，图案轮廓的凹陷深度为整体厚度的三分之一，凹陷的侧壁做了5度的拔模斜度，适配注塑或者模具冲压生产时的脱模需求，不需要后续额外的人工修边就能得到清晰的图案轮廓。标识下半部分的红白竖条纹区域，采用红白交替的等宽凸面结构，每个条纹的凸起高度与五角星、外包边保持齐平，条纹之间的凹槽宽度控制在1mm，既能够在视觉上形成清晰的色彩分区边界，也能在喷涂上色的时候提供自然的遮挡边界，减少分色胶带的粘贴难度，降低上色过程中的溢色概率。从安装边界的尺寸控制来看，整个标识的整体厚度统一，背面设计为完全平整的安装面，没有多余的凸起结构，不管是采用背胶粘贴固定在墙面、展示板上，还是采用螺丝穿孔固定在金属支架、导视牌上，都不需要额外做安装面的找平处理。标识的所有外轮廓转角都做了统一的圆角处理，没有尖锐的外凸棱角，一方面是考虑到公共空间安装的安全要求，避免人员磕碰受伤，另一方面也能减少运输过程中的边角磕碰损伤。在结构拆分的设计逻辑上，整个模型的不同色彩区域都做了独立的面组拆分，不需要设计人员重新进行面的分割就能直接赋予不同的材质属性，不管是做渲染效果图用于方案汇报，还是拆分不同零件进行多材质的加工生产，都能大幅缩短前期的准备时间。针对不同的应用场景，这个模型的结构也预留了调整空间，如果是用于制作小尺寸的胸针、钥匙扣类周边产品，可以直接将整体厚度按比例缩小，不需要调整内部的结构比例，缩小后的五角星、条纹、内部图案依然能保持清晰的轮廓，不会因为尺寸缩小出现结构粘连、细节丢失的问题；如果是用于制作大尺寸的场馆外墙标识，可以直接将模型等比例放大，外边缘的包边结构、背面的平整安装面都能适配大型标识的龙骨安装需求，不需要重新进行结构加强设计。在细节处理上，模型的所有相邻面之间都做了相切连续的处理，没有碎面、重叠面或者非流形几何问题，导入到各类加工编程软件中都能直接生成刀路，不需要进行几何修复，这一点对于结构设计和加工人员来说能省去很多前期模型修复的工作量，尤其是针对批量生产的模具开发，完整无错的曲面结构能避免模具分型过程中出现的插穿、薄钢问题，提升模具的使用寿命和成品的成型质量。
