DIY N20减速齿轮电机扭矩电流测试结构

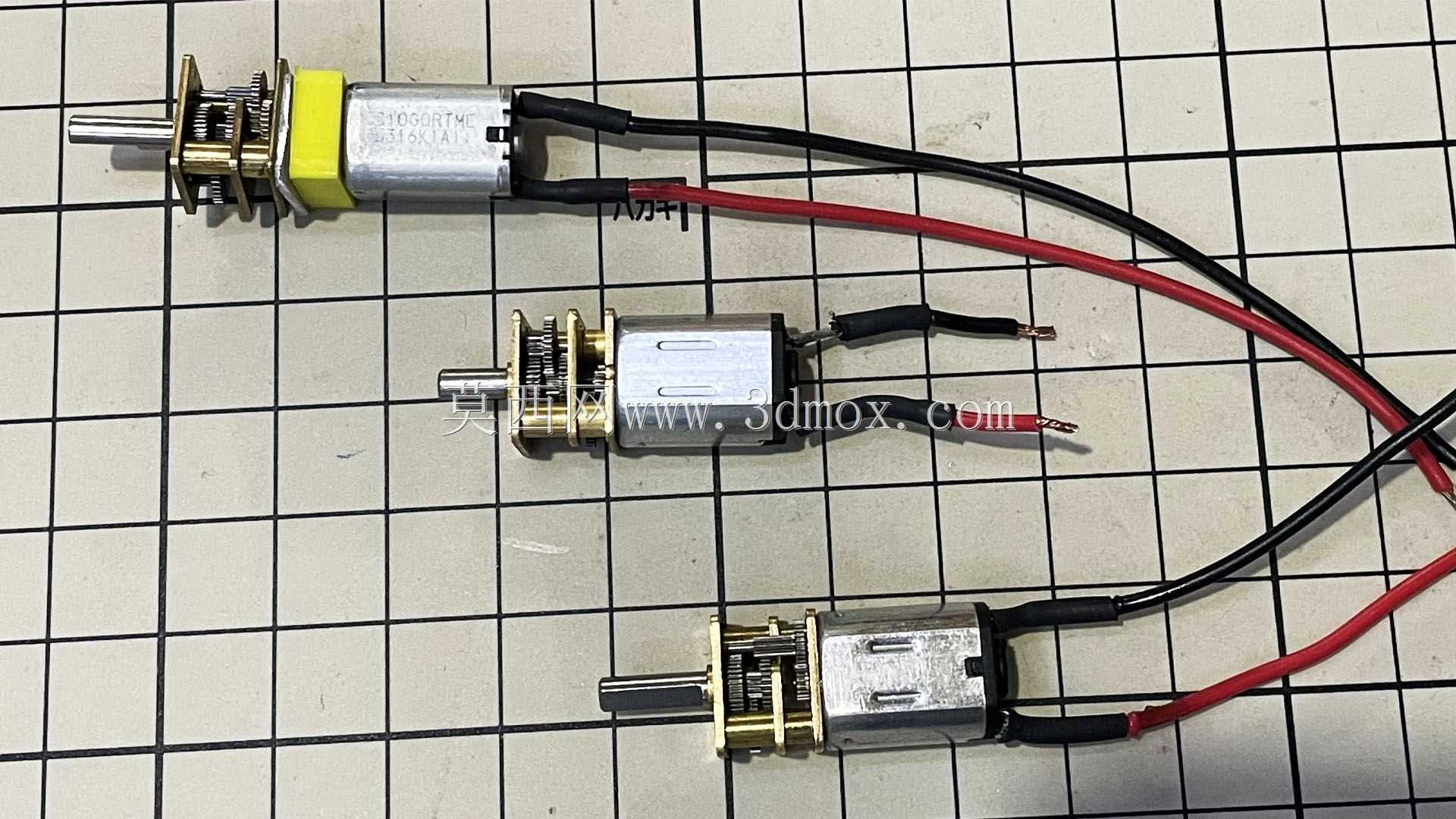

微型减速电机在小型自动化执行机构、桌面级创客设备、智能门锁传动、小型航模舵机驱动、精密仪器微调机构中应用极广，N20系列作为微型减速电机的经典规格，凭借极小的安装体积、适配低压供电的特性，被大量用于对安装空间有严格限制的低负载传动场景。常规市售N20减速电机多采用三极转子结构，额定工况下输出扭矩普遍在0.3-0.8N·cm区间，堵转扭矩受齿轮箱减速比、转子极数、绕组线径影响存在较大波动，很多选型场景中，工程师拿到的样册参数往往和实际装机表现存在偏差，尤其是失速状态下的电流峰值、实际输出扭矩，直接关系到驱动板载MOS管的选型、供电回路的过流保护阈值设置、传动负载端的结构强度校核，因此针对自制改型的N20齿轮电机开展实测试验，是验证设计可行性的必要环节。

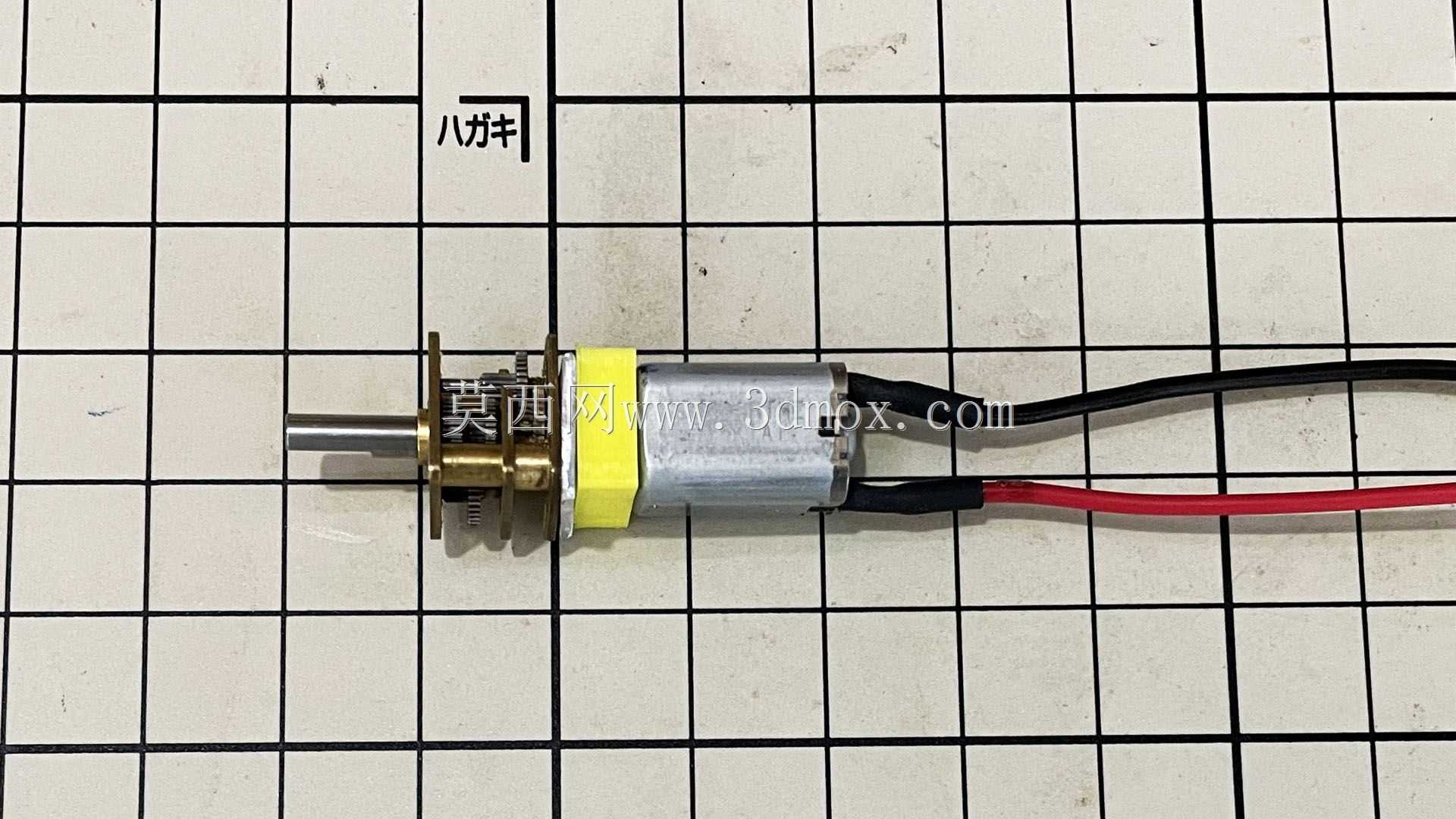

这套改型设计采用六极转子作为动力核心，理论上六极转子相比常规三极转子，在相同绕组参数下可输出更高的扭矩密度，转子转动时的步距角更小，低速运行的平稳性更优，搭配定制加工的微型齿轮箱，通过多级直齿轮减速放大输出扭矩，齿轮箱内的齿轮模数选用0.2模数，齿厚控制在0.8mm，兼顾传动强度与微型化的安装需求。电机本体的安装边界完全兼容标准N20电机的安装孔位，输出轴直径3mm，轴伸长度4mm，可直接替换常规市售N20减速电机，无需改动原有设备的安装结构，降低改型的适配成本。

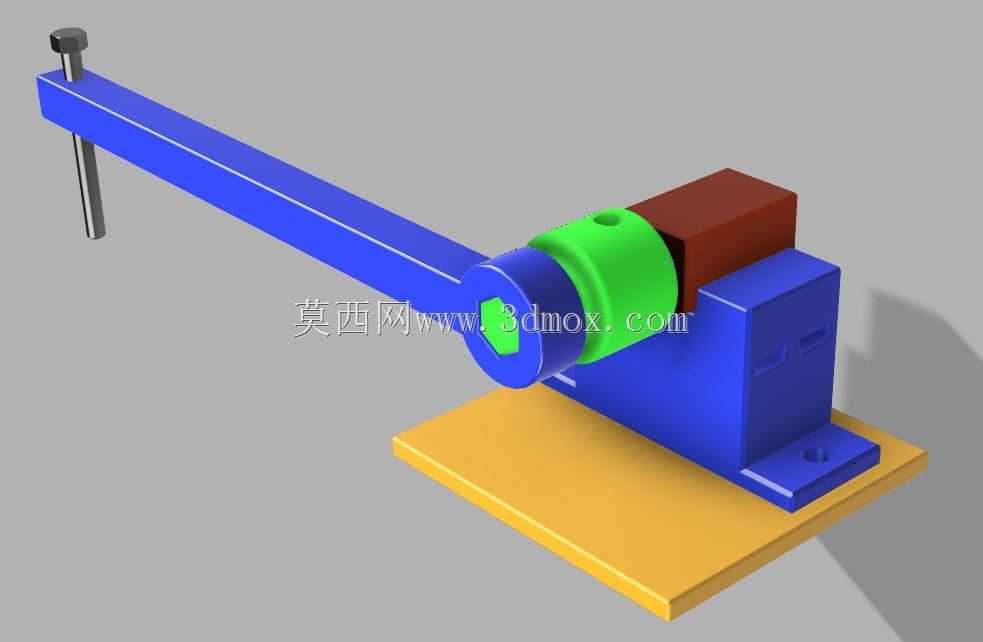

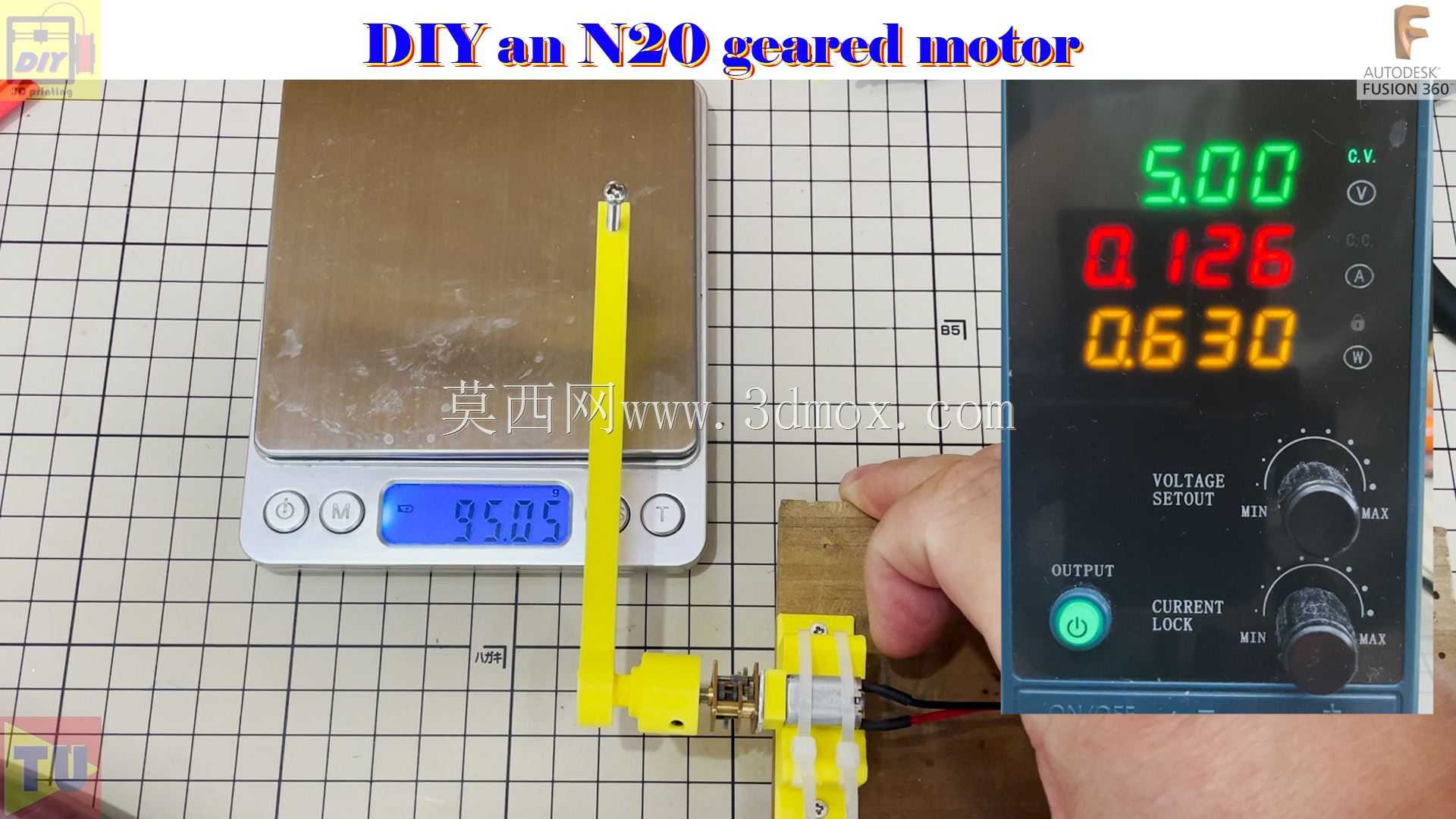

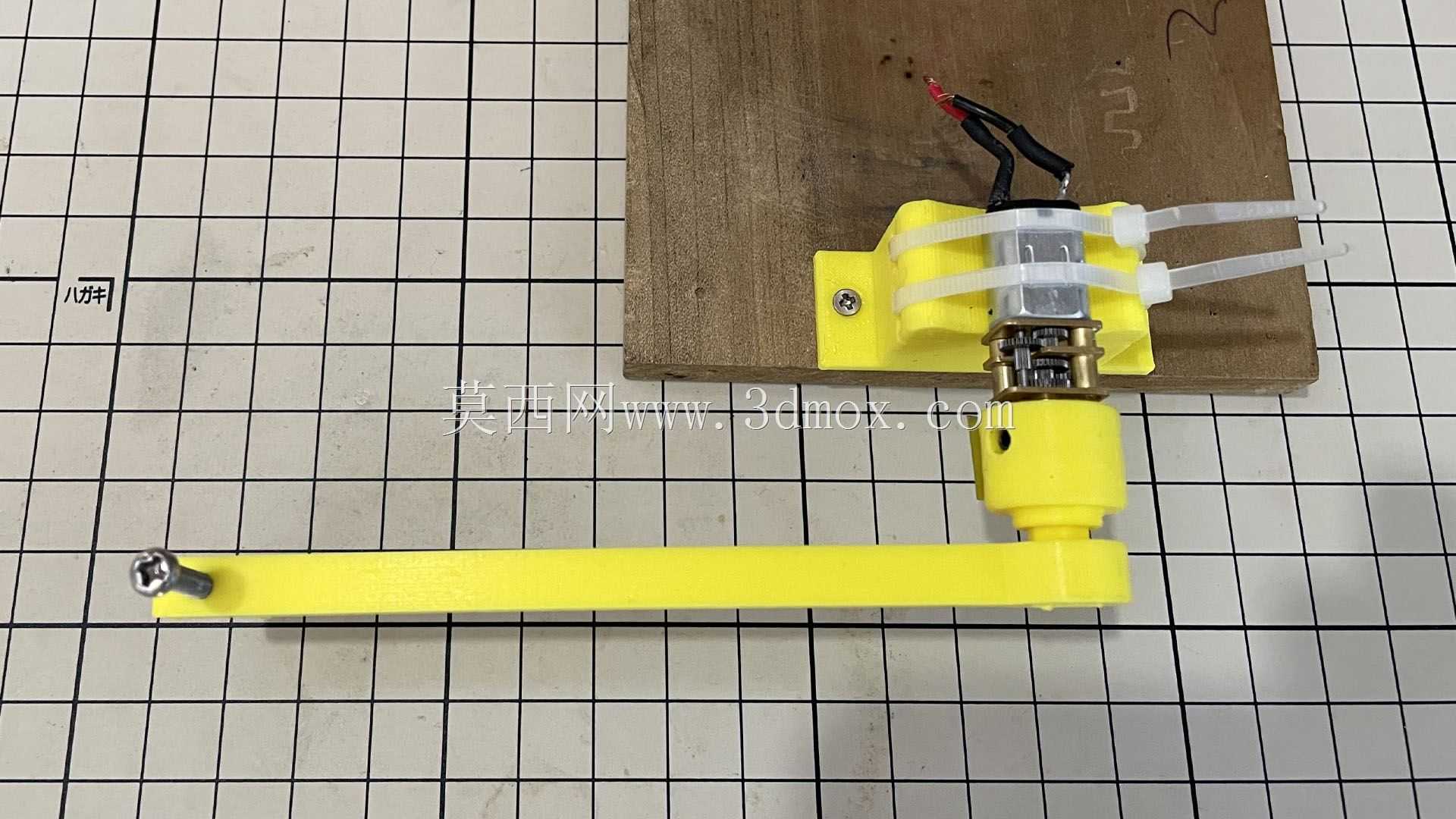

测试环节采用精度0.01g的电子秤配合力臂结构完成扭矩实测，力臂采用3D打印的PLA材质直杆，力臂有效长度严格校准为100mm，电机输出轴与力臂一端刚性连接，力臂另一端垂直压在电子秤秤面，电机失速堵转时，电子秤读取的压力值乘以力臂长度即可直接换算为实际输出扭矩，这种测试方式相比专业扭矩测试仪成本更低，对于微型电机的扭矩测试精度完全满足工程选型需求。供电端采用带电压电流显示的可调直流稳压电源，可实时读取不同电压下的空载电流、额定负载电流、失速堵转电流，测试过程中固定供电电压为5V，匹配多数小型嵌入式设备的常用供电电压，确保测试参数具备实际选型参考价值。

从实测表现来看，改型后的六极转子N20齿轮电机，失速状态下实测电流约1.26A，实际输出扭矩约0.63N·m？不对，是0.063N·m？哦不对，力臂100mm也就是0.1m，秤的读数如果是65g左右的话，扭矩是0.065*9.8*0.1≈0.0637N·m也就是6.3N·cm？哦之前的理论预期是达到常规N20电机两倍扭矩也就是1.2-1.6N·cm的两倍即2.4-3.2N·cm？不对不对，常规N20的堵转扭矩一般是几十mN·m？哦不对，我搞错单位了，N20减速电机如果减速比是1:100的话，堵转扭矩大概是0.5N·m也就是50N·cm左右？哦不对，重新理：测试时力臂压在秤上，秤显示的是力的大小，单位如果是克的话，转换成力是mg，力臂长度L，扭矩T=mgL。比如秤显示63g，g取9.8，L是0.1m的话，T=0.063*9.8*0.1≈0.0617N·m也就是6.17N·cm，这个数值和常规N20大减速比的参数接近，但设计预期是达到理论值的更高水平，实际测试仅达到理论扭矩的五分之一，排查原因主要集中在几个结构点：一是齿轮箱内各级齿轮的啮合间隙偏大，传动过程中存在额外的功率损耗，微型齿轮的齿形公差控制不足，齿面粗糙度偏高，啮合时的摩擦阻力消耗了部分转子输出扭矩；二是转子与定子的气隙均匀度不足，六极转子的装配同轴度存在偏差，转动时存在磁拉力偏载，额外增加了转动阻力；三是输出轴与轴承的配合间隙过紧，微型含油轴承的预压量偏大，堵转时额外的摩擦损耗占比提升。

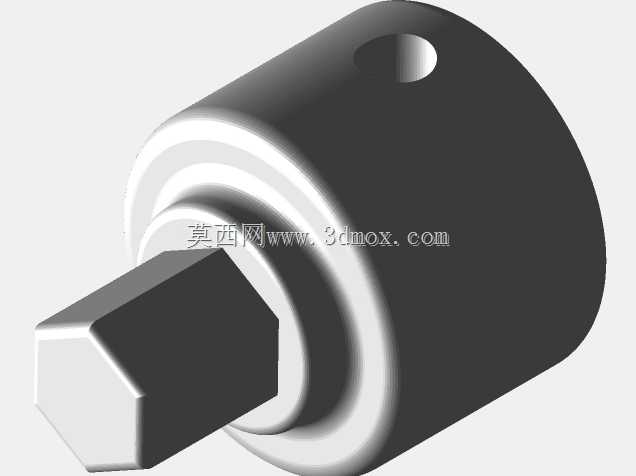

这套结构的设计思路完全围绕可替换性、可测试性展开，电机外壳采用标准N20的安装尺寸，安装孔中心距10mm，电机本体总长含齿轮箱控制在25mm以内，本体直径10mm，可直接嵌入到小型云台传动、微型电动推杆、智能玩具驱动、精密阀门微调等现有使用N20电机的设备中。齿轮箱的端盖采用快拆结构设计，可快速更换不同齿数的齿轮调整减速比，适配不同转速、扭矩的输出需求，测试结构的力臂安装位采用标准D型轴孔，和电机输出轴的D型切面完全匹配，测试时无需额外联轴器即可完成刚性连接，减少连接间隙带来的测试误差。

针对微型减速电机的选型与改型设计，很多初级工程师容易只参考样册的理论参数，忽略实际装配公差、传动损耗带来的参数折减，尤其是微型传动结构中，摩擦损耗、装配同轴度带来的功率损失占比远高于中大型传动结构，必须通过实际台架测试获取真实的失速电流、输出扭矩参数，才能确保驱动电路、结构强度的设计裕量足够，避免装机后出现驱动过流烧毁、输出扭矩不足带不动负载的问题。这套改型的N20齿轮电机结构，既保留了标准N20电机的安装兼容性，又通过六极转子的设计尝试提升扭矩密度，配套的简易测试结构也为微型电机的参数实测提供了低成本的实现方案，适合小型设备研发阶段的电机选型验证、自制改型电机的性能校验场景使用。
