24V9000转RS775SH直流电机结构设计

　　做小型自动化设备、桌面级工装、智能小车类项目的时候，选驱动电机往往是最先卡壳的环节，既要兼顾输出转速、扭矩余量，还要考虑安装空间、接线便利性，RS775规格的直流有刷电机一直是小功率传动场景里的常用选项，这次的模型还原的是24V供电下额定转速9000rpm的SH版本直筒型电机，还附带了尾部出线端的接线座结构，能直接对接常规的驱动板接线端子，不用额外做转接固定。

　　从实际应用场景来看，这款电机的适配范围很广，桌面型小型传送带的主动辊驱动、小型电动工具的动力输出、智能巡检小车的行走驱动、简易升降机构的动力源都能用到，甚至很多DIY级别的小型车床、砂轮机改装也会选这个规格的电机，核心原因是它的功率段刚好卡在10W-30W这个小功率区间，不会因为动力冗余过大造成成本浪费，也不会因为扭矩不足带不动常规负载。

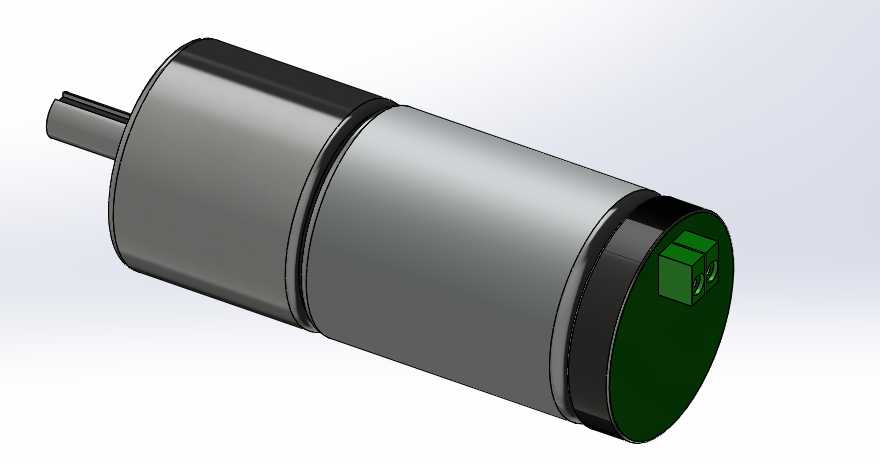

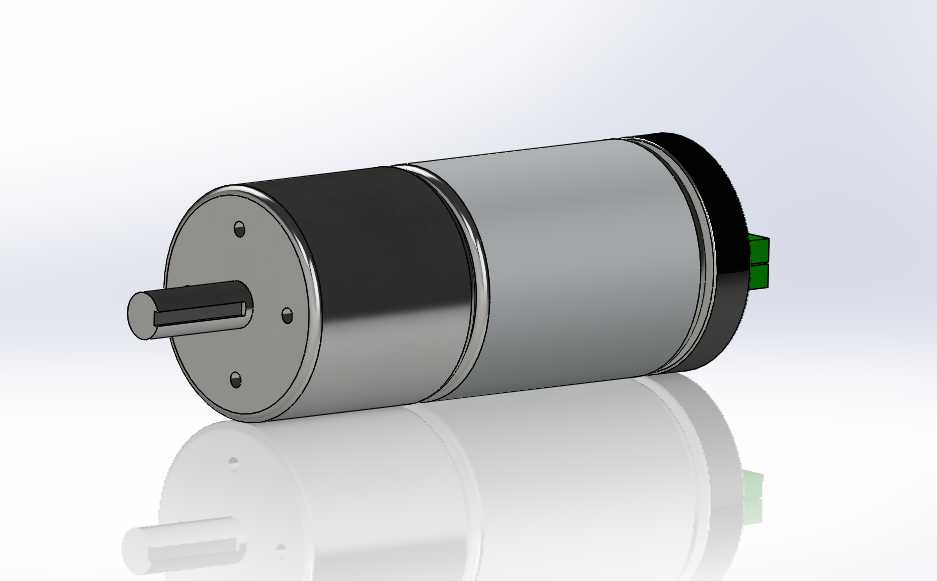

　　设计这个模型的时候，首先还原的是电机的三段式筒体结构，前端是出轴端的轴承安装位，中间段是定子磁瓦与转子绕组的容纳腔体，尾部是端盖与碳刷架、接线端子的安装区域，出轴做了常规的D型切边处理，这也是工程实际里最常用的防转结构，不用额外打顶丝孔就能保证和联轴器、同步轮的周向固定，不会出现长时间正反转后轴和传动件打滑的问题。

　　安装边界上，这款电机的筒体是等直径圆柱结构，最常用的固定方式是用环形抱箍安装座，抱箍的内径和电机筒体外径做间隙配合，锁紧后就能完全固定，不需要在电机本体上打孔攻丝，不会破坏电机内部的磁路结构。出轴的伸出长度做了常规的通用尺寸，适配市面上绝大多数标准的775电机安装支架、配套的行星减速箱输入端，不管是直接出轴带动负载，还是搭配减速箱放大扭矩后输出，都能直接适配，不需要额外做轴的加长或者截短处理。尾部的接线座做了凸起的绝缘防护结构，两个接线柱的间距符合常规的6.3mm插片间距，直接插标准的冷压端子就能完成接线，接线后尾部的空间足够容纳热缩管或者绝缘护套，不会出现接线端和设备金属外壳短路的问题。

　　从功能特性上看，24V的供电电压刚好匹配工业场景里最常用的直流开关电源输出等级，不用额外做电压转换，9000rpm的空载转速在额定负载下大概能维持在7000-7500rpm左右，搭配不同减速比的行星减速箱，就能覆盖从几十转到几千转的输出转速区间，满足不同负载的转速需求。模型里还原了电机表面的轴向防滑筋结构，这个结构一方面是增加抱箍固定时的摩擦力，另一方面也能在电机长时间运行发热时增加筒体的散热面积，提升连续运行的稳定性。

　　建模过程中特意把各个部件的配合公差做了还原，前端盖和筒体的配合是小过盈配合，尾部端盖和筒体是卡扣加过盈的双重固定，碳刷架的安装位置和转子换向器的间隙也做了符合实际装配的预留，不管是做结构干涉检查，还是做设备的整体装配仿真，这个模型都能直接导入装配体使用，不会出现安装位错位、配合间隙不合理的问题。对于做设备选型的工程师来说，直接把这个模型导入到自己的设备装配里，就能提前核对安装空间、出轴对接位置、接线端的操作空间，避免实际加工安装的时候出现空间干涉、接线不方便的问题。

　　很多新手工程师在选这类小型直流电机的时候，往往只看电压和转速参数，忽略了出轴形式、尾部接线结构、筒体直径这些安装相关的尺寸，最后买回来的电机装不上，还要重新做支架改结构，这个模型把所有和安装相关的细节都做了还原，包括出轴的直径、切边的尺寸、筒体的总长度、接线座的凸起高度，都和实际量产的RS775SH电机尺寸一致，直接用来做结构设计的参考完全没问题，不用再反复核对样本上的二维尺寸，能减少很多选型阶段的核对工作量。另外模型里的电机表面质感、端盖的黑色绝缘涂层、尾部绿色的接线座绝缘块都做了对应还原，做设备渲染展示的时候也能直接用，不用再额外给模型赋材质。
