高精度步进电机结构三维数模设计

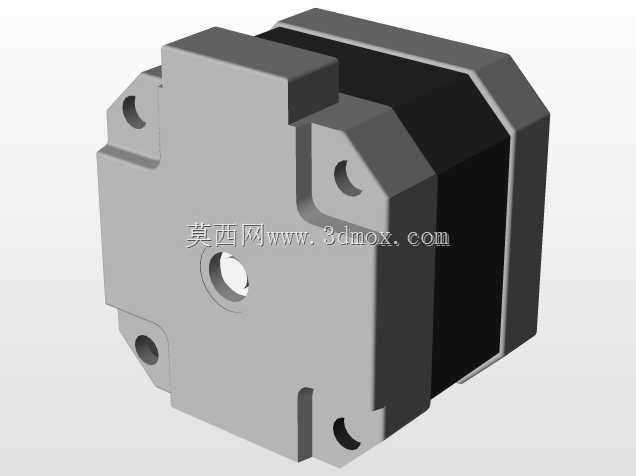

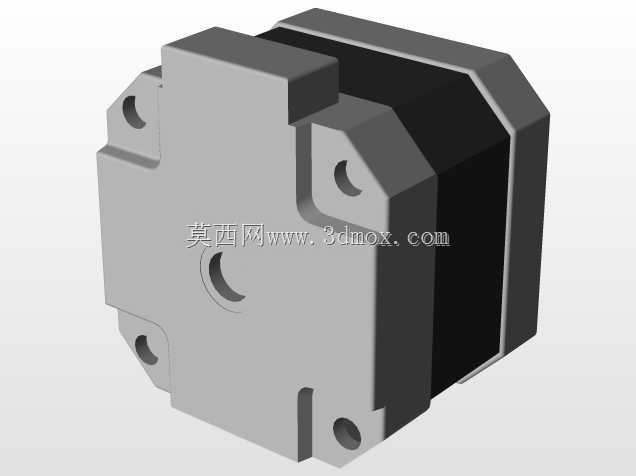

在自动化产线的点位输送、3D打印设备的进给轴驱动、小型数控雕刻机的位移控制、电子装配设备的送料机构动作执行场景里，步进电机始终是开环控制方案里成本与可靠性平衡度最优的执行元件，这款步进电机的三维数模完全围绕实际装机的适配需求搭建，没有做多余的外观美化，所有结构特征都对应量产实物的装配关系。从实际选型适配的角度看，这款电机的本体采用方形安装法兰设计，区别于圆形法兰的步进产品，方形结构在设备侧板安装时不需要额外加工定位止口的配套压块，直接通过四个角的安装孔就能完成锁紧固定，安装孔的孔位间距遵循行业通用的NEMA标准尺寸，不管是替换同规格旧电机，还是在新设计的设备里预留安装位，都能直接匹配常用的安装座尺寸，不需要单独定制转接法兰。输出轴端带有的齿轮同步轮安装位，是专门针对带传动场景做的结构预留，轴伸长度刚好覆盖同步轮的轮毂宽度，不会出现轴伸过长导致同步轮悬臂晃动，或是轴伸过短导致锁紧螺钉无法完全压紧轴面的问题，轴端的扁位结构也做了精准还原，装配时不需要额外打磨轴面，就能让同步轮的锁紧螺钉完全贴合扁位，避免大扭矩输出时同步轮和电机轴出现相对滑转。电机本体的周向散热筋结构，不是为了外观效果添加的装饰特征，实际对应实物的壳体冲压散热结构，在电机持续低速大扭矩输出时，壳体表面的散热结构能增加和空气的接触面积，把绕组产生的热量快速传导出去，避免电机内部磁钢因为持续高温出现退磁，导致输出扭矩衰减。后端的接线盒结构做了独立的腔体还原，接线盒的出线口位置预留了防水接头的安装螺纹，在有少量切削液飞溅的机加工设备场景里，安装配套的防水格兰头之后，就能避免切削液顺着接线缝隙渗入电机绕组，造成绝缘失效的问题。做结构设计时，电机本体的轴向总长度严格对应同规格扭矩等级的实物尺寸，在做设备内部的布局干涉检查时，不需要额外预留轴向的避让余量，电机尾部的编码器安装位（如果是带反馈的型号）也做了空间预留，不管是用开环版本还是闭环版本的同尺寸电机，这个数模都能直接用来做布局校验，不会出现装配时尾部和设备内部其他部件碰撞的问题。很多工程师做设备布局时，经常忽略电机接线的折弯半径，这款数模的接线盒位置特意还原了出线方向的空间边界，在做布线设计时，可以直接以接线盒的出线面为基准，预留线缆的最小折弯半径，避免实际装机时线缆因为折弯半径过小出现线芯折断，或是线缆和周边运动部件发生摩擦剐蹭。从传动匹配的角度看，这款电机的安装法兰止口尺寸公差按照行业通用的h7级配合做了建模还原，在和行星减速机、谐波减速器配套安装时，止口的配合间隙刚好满足定位精度要求，不会出现止口过紧导致装配时需要敲击才能装入，或是止口过松导致电机轴和减速器输入轴不同心，运行时出现径向跳动、产生异响的问题。电机本体的表面黑色包覆结构，对应实物的绝缘涂层与磁钢固定结构，建模时还原了涂层的厚度边界，在做设备的电气安全间隙校验时，可以直接以这个包覆面作为带电体的绝缘边界，校验和周边金属构件的安全距离是否符合规范要求，不需要额外叠加绝缘厚度的补偿值。在非标设备的设计流程里，步进电机的数模精度直接影响整体布局的效率，很多网上下载的免费数模要么省略了安装孔的沉头深度，导致装配时螺钉头突出法兰面和安装板干涉，要么把轴伸长度做的过长，导致实际选型时需要反复调整电机和传动部件的间距，这款数模把所有装配相关的特征都做了1:1还原，包括安装孔的沉头深度、轴端的卡簧槽位置、接线盒的固定螺钉位置，甚至壳体表面的商标安装凹槽都做了还原，不管是用来做设备的整体装配干涉检查，还是用来做电机安装座的配套设计，都能直接使用，不需要再对着实物样品反复测量尺寸。针对教学场景的三维建模练习，这个数模的结构拆分逻辑也完全遵循实际电机的装配顺序，从前端盖、定子绕组、转子磁钢、后端盖、接线盒组件到输出轴的同步轮，每个零件都可以单独拆分编辑，初学者可以通过拆解这个数模，理解步进电机的内部装配关系，掌握壳体类零件、轴类零件、标准紧固件的建模方法，理解工业产品设计里的装配基准选择、公差配合预留的实际逻辑，而不是只建一个没有实际装配意义的外观壳体。在做设备的BOM统计时，这个数模的重量参数也和同规格实物的重量偏差控制在5%以内，在做设备的整体重量核算、安装板的承重强度校验时，可以直接引用数模的重量参数做初步计算，不需要额外查找样本参数做换算，能大幅缩短前期方案设计的周期。
