带引线A型USB电源防护连接盖结构

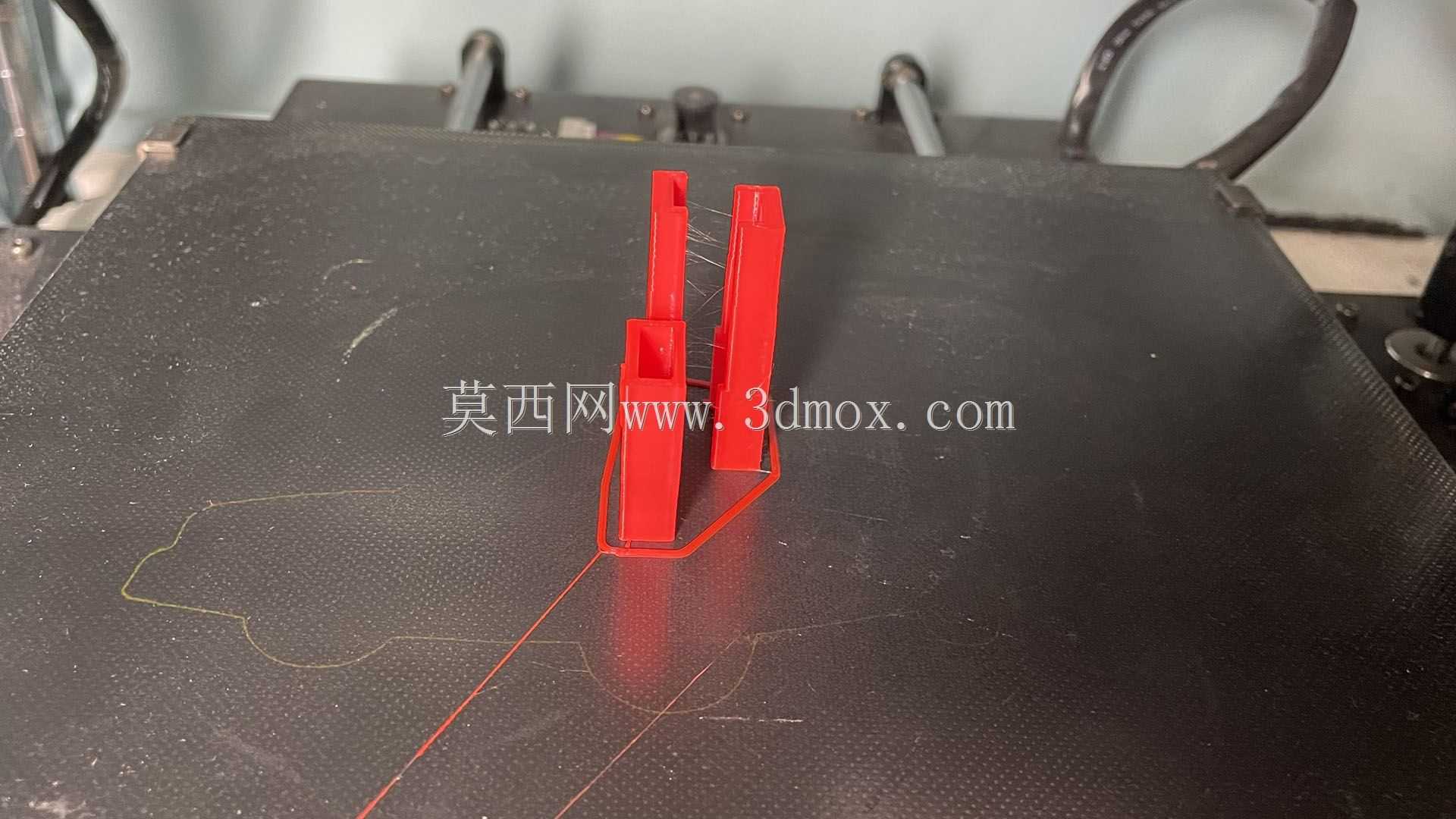

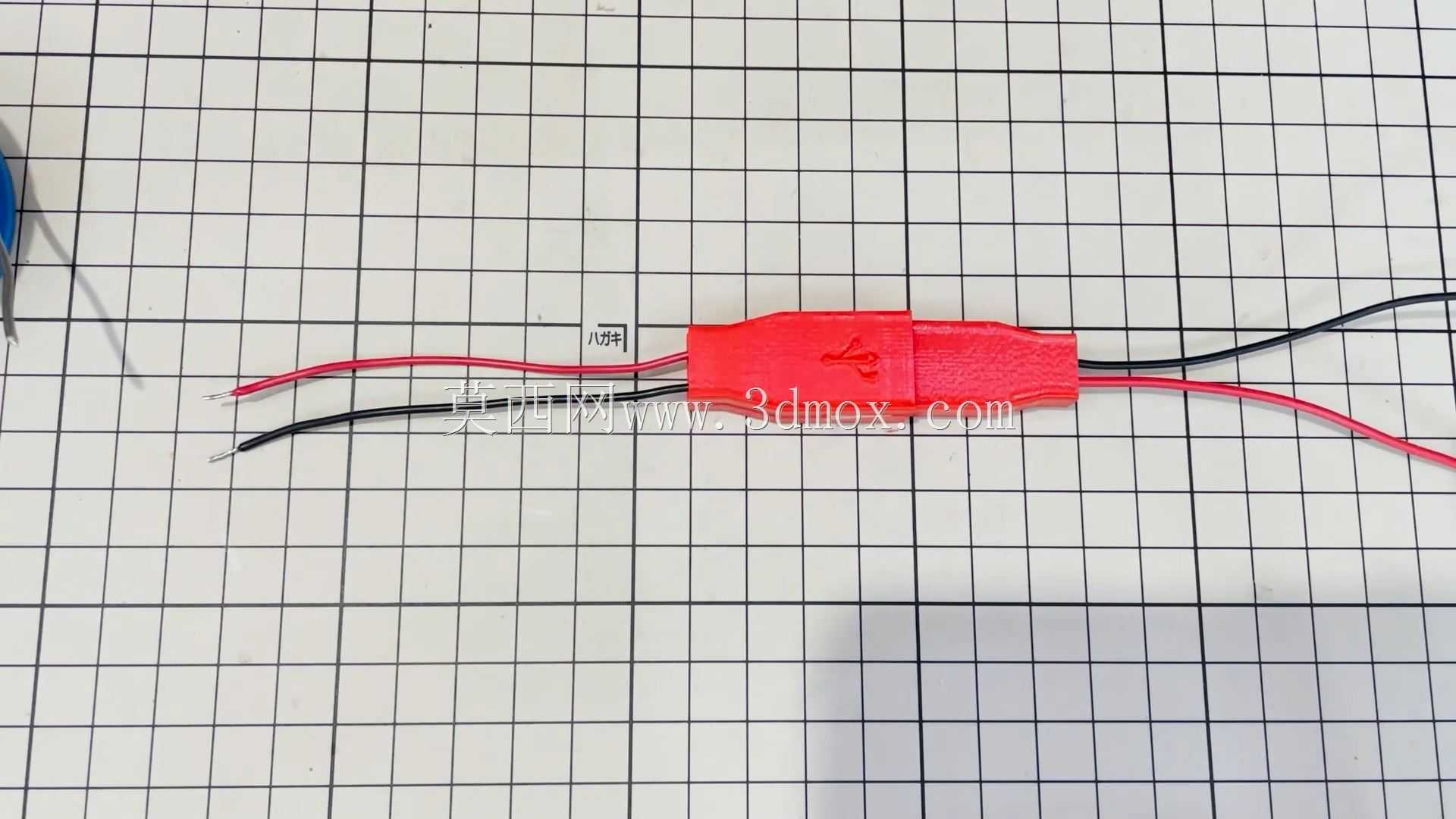

　　日常做低压小功率供电回路的线束接驳时，常遇到USB-A公头直接裸露在外的情况，尤其是桌面小型供电模块、DIY测试治具、低压照明供电支路这类场景，公头插针容易被金属碎屑短接、被工位上的助焊剂残留腐蚀，插拔时受力不均还容易导致焊盘脱焊，这款带引线的USB防护连接盖就是针对这类现场问题做的结构设计。从实际使用场景来看，它不需要额外做公头的外壳封装，直接将焊好红黑供电线的USB-A公头卡入盖体内部的卡槽即可，盖体内部做了和公头外壳轮廓匹配的限位筋，公头装入后不会出现轴向窜动，引线出口位置做了内收的圆弧过渡，避免线束反复弯折时线芯被硬棱磨断，适合用在5V低压供电的临时测试台、小型外设供电支路、桌面理线后的接口防护位置，

　　也能适配改装类的USB供电小设备，比如小型散热风扇、低压LED灯带的供电端防护。设计上没有做多余的装饰结构，整体采用对称的对合式结构，两个半壳扣合后刚好包裹住USB公头的金属外壳部分，仅保留公头插接端的开口用于对接母座，扣合位置做了微小的过盈卡扣，不需要额外打胶或者用螺丝固定，徒手就能完成装配，后期如果需要更换公头或者重新焊线，直接撬开卡扣就能拆开，维护效率比灌封或者超声波焊接的结构高很多。外形尺寸上，盖体包裹公头后的整体截面尺寸控制在12mm*8mm以内，不会占用相邻USB接口的插接空间，就算是在多口USB集线器上使用，相邻接口插U盘或者其他设备也不会出现干涉，引线出口的位置做了2mm的内凹限位，

　　线径在22AWG以内的红黑电子线都能顺利穿出，不会出现压伤线皮的情况。安装边界方面，这款连接盖不需要额外的固定孔位，完全依靠公头和母座对接后的插拔力保持位置，盖体尾部的出线方向和公头插接方向保持同轴，布线时可以顺着线束走向理线，不会出现硬折弯导致的应力集中，在一些需要频繁插拔的测试场景下，盖体还能作为手持受力的部位，避免直接拽拉线束导致焊盘脱落，相比直接裸露的公头焊接结构，抗弯折寿命能提升三倍以上。实际做结构验证的时候，特意针对工位常见的误碰情况做了考量，盖体采用绝缘硬质材质，就算不小心碰到工位上的金属螺丝刀、镊子等工具，也不会出现电源正负极短接的情况，表面做了细微的防滑纹理，插拔的时候手上有少量汗渍也不会打滑，

　　盖体的插接端开口做了0.2mm的内收倒角，对接母座的时候能起到导向作用，不需要刻意对准就能顺利插入，不会出现公头插歪导致母座舌片损坏的问题。针对USB供电场景常见的拉扯受力问题，盖体内部在引线穿出的位置做了倒刺式的线卡结构，线束装入后会被倒刺卡住，就算受到一定的轴向拉力，力也会作用在盖体上而不是直接拉扯焊盘，避免焊线位置被拉脱，在一些移动使用的小型供电设备上，比如便携小风扇、移动测试模块的供电端，这个结构能大幅降低接线故障的概率。
